6 Raccordement électrique
6.1 Remarques générales
Le raccordement électrique de l'appareil doit être
effectué par un spécialiste agréé (autorisé par l'en-
treprise de production et de distribution d'énergie),
conformément aux dispositions correspondantes.
Un disjoncteur principal/d'urgence doit être placé à
un endroit accessible et visible depuis l'appareil. Il
doit être protégé contre les activations non autori-
sées. Le disjoncteur doit couper l'alimentation de
l'appareil sur tous les pôles à l'aide d'un espace
minimum de 3 mm.
DANGER !
Un sectionneur de tous pôles avec dispositif de
protection électrique adapté doit être monté en
série avec les appareils.
Les appareils doivent être raccordés au réseau et
protégés contre l'inversion des polarités. Alimenta-
tion en tension 230 V/50 Hz, section transversale
min. de la ligne d'alimentation 1,5 mm².
1
2
3
4

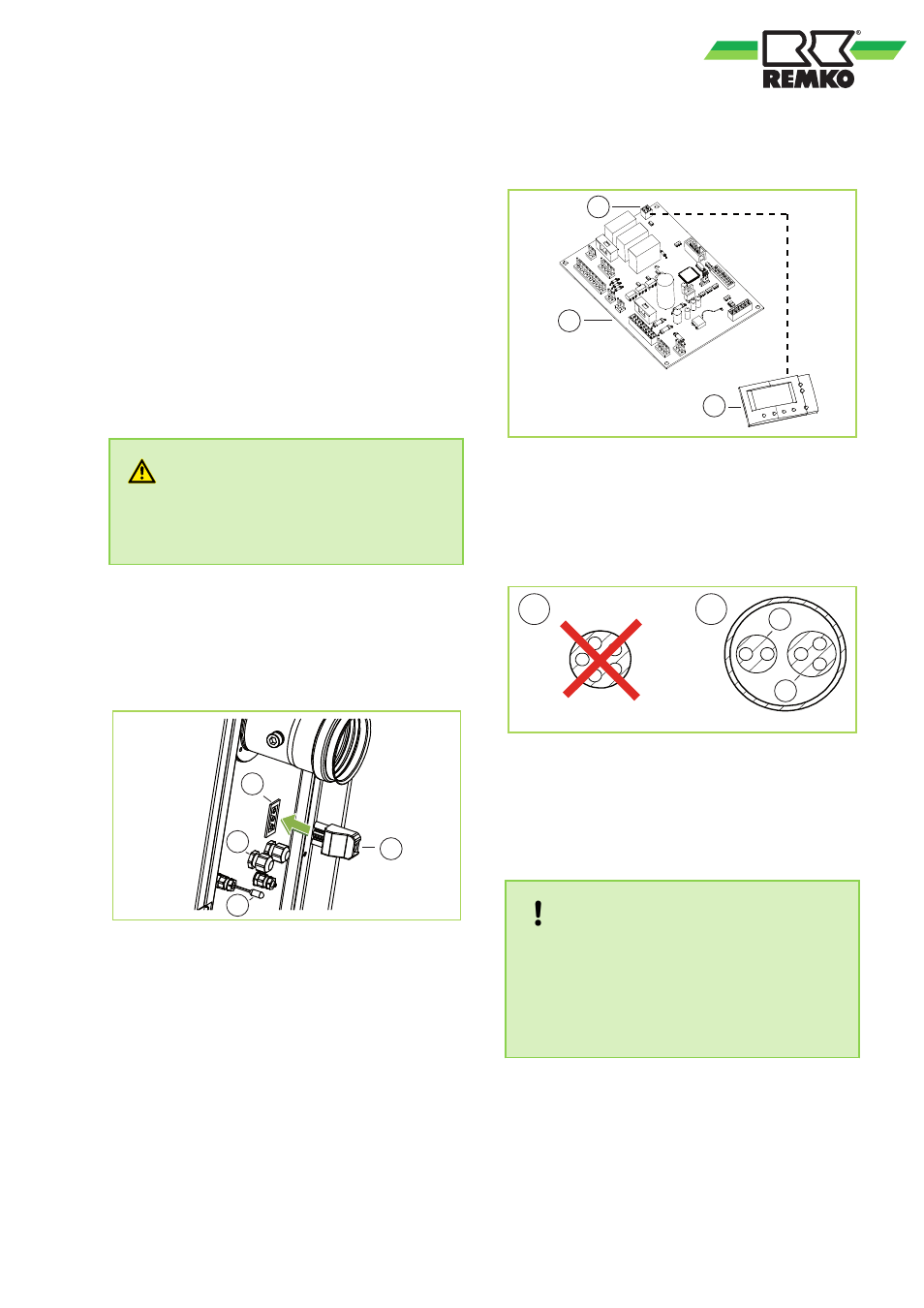

Fig. 17: Face arrière
1 Prise de l'appareil
2 Connecteur de l'appareil
3 Entrées des câbles
4 Sonde de température (NTC1)
Raccordement du dispositif de régulation de la
température ATR-6 à la platine de commande
Brancher le connecteur fourni du dispositif de
régulation de la température au câble de bus posé
par le client. Débrancher le connecteur à 2 pôles
(CN) avec résistance de la platine de commande
et rebrancher le connecteur monté avec le câble
de bus.
1
2
3
Fig. 18: Platine de commande
1 Platine de commande
2 Régulation électronique de la température
ATR-6
3 Connecteur CN
1
2
A B
Fig. 19: Câble
A NON !
B OUI
1 Câble de bus
2 Câble conducteur
REMARQUE !
Le conducteur de phase et le conducteur
neutre ne doivent être en aucun cas intervertis,
car le dispositif de surveillance de flamme
pourrait suspendre le fonctionnement de l'ap-
pareil pour des raisons de sécurité. Le défaut
F1 s'affiche.
