Type C33
Système de combustion indépendant de l'air
ambiant L'air de combustion et les gaz d'échappe-
ment sont acheminés jusqu'à un bloc d'extrémité
LAS sur le toit.
L1
M
L2

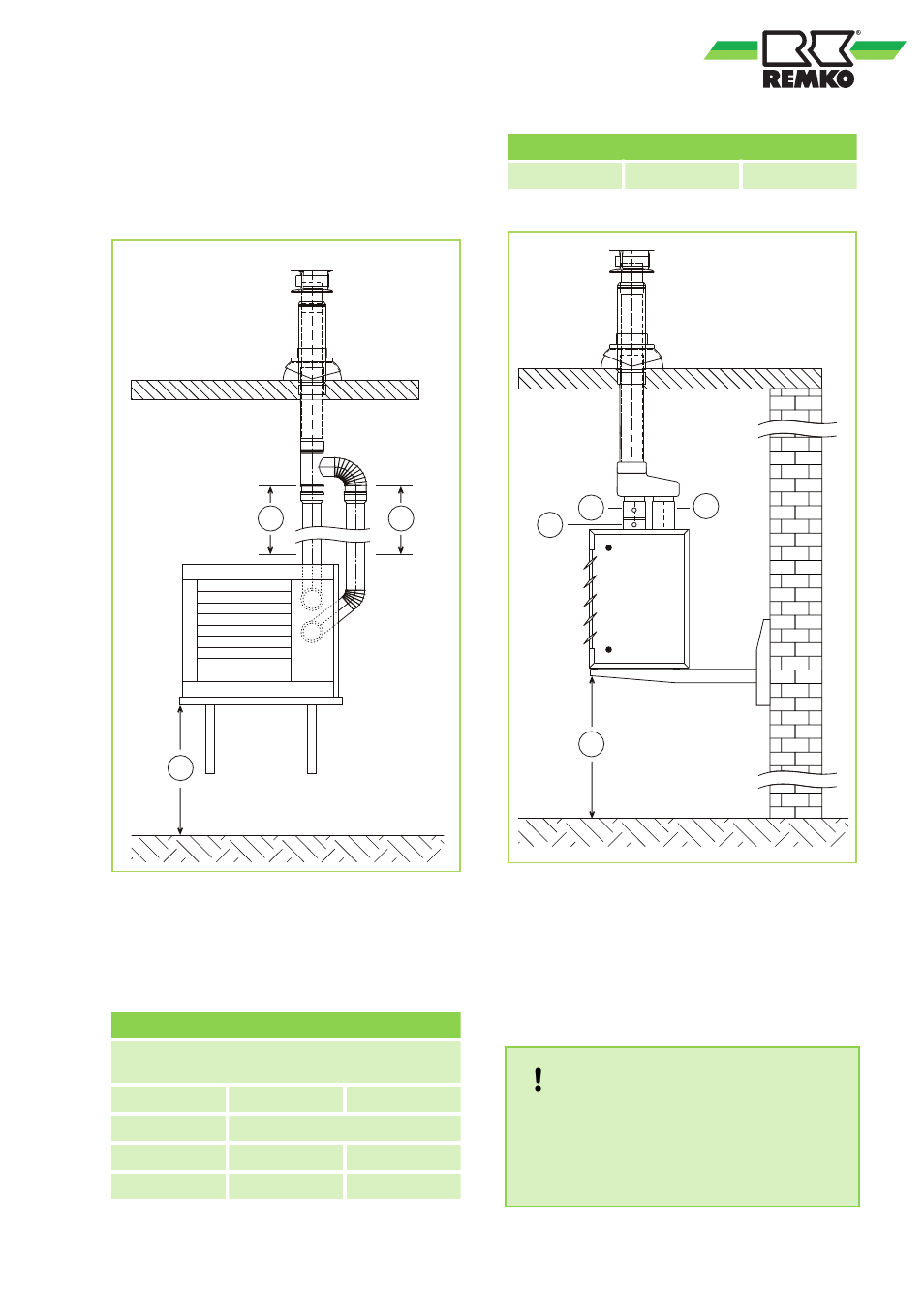

Fig. 28: Vue avant schématique
L1 Longueur de tuyau maximale sans bloc d'ex-
trémité
L2 Longueur de tuyau maximale sans bloc d'ex-
trémité
M Hauteur de montage = 2,5 - 3,5 m
Type C33 vertical / coaxial
Longueur de tuyau maximale L1 + L2 sans bloc
d'extrémité
Æ80 Æ100
Modèle Mètres
GPC 35 9+9
GPC 55 4,5+4,5
Type C33 vertical / coaxial
GPC 75 4+4
L1 L2
K
M
Fig. 29: Vue latérale schématique
K Raccord pour condensat = filetage mâle M 30
L1 Longueur de tuyau maximale sans bloc d'ex-
trémité
L2 Longueur de tuyau maximale sans bloc d'ex-
trémité
M Hauteur de montage = 2,5 - 3,5 m
REMARQUE !
Dans cette variante, la position des raccords
doit être modifiée sur l'appareil. Ils doivent être
décalés du bas vers le haut. Cette variante est
installée en usine et doit être spécifiée lors de
la commande.
