7 Raccordement de gaz
L'installation du raccord de gaz doit exclusivement
être effectuée par un spécialiste agréé (par la
société d'approvisionnement en gaz), conformé-
ment aux dispositions en vigueur concernant le
type de gaz utilisé.
La section transversale des conduites doit être éta-
blie d'après la puissance raccordée de l'appareil, la
résistance de ligne totale, ainsi que le niveau de
pression d'alimentation requis.
La pression d'alimentation requise (selon le type
de gaz) doit être garantie par le client. En fonction
de la puissance de l'appareil, la quantité et la pres-
sion de gaz requises pour le fonctionnement de
l'appareil doivent être disponibles en continu. Le
raccordement de l'appareil s'effectue via un rac-
cord à filet mâle R 3/4" ou R 1".
L'arrivée de gaz est équipée d'un raccord à vis
desserrable approprié, exempt de tension et de
vibration. Les composants décrits dans les direc-
tives relatives au gaz et les composants requis au
niveau local dans l'arrivée de gaz, tels que les
réducteurs de pression de gaz, les barrages, etc.
ne font pas partie de la livraison et doivent être
fournis par le client. Il est également recommandé
d'installer un filtre à gaz performant, car la surface
filtrante de série au-dessus du filtre intégré à la
soupape de gaz est limitée. Les normes en vigueur
autorisent une pression maximale de 60 mbar à
l'intérieur de l'espace ou de la pièce à chauffer ; les
pressions supérieures doivent être réduites avant
d'entrer dans l'espace à chauffer ou la pièce où
l'appareil est installé. Avant la première mise en
service, la conduite d'alimentation en gaz doit être
nettoyée et aérée à l'aide de mesures adaptées. Il
convient de veiller à ce que le raccordement de
l'appareil à la conduite d'alimentation en gaz est
bien étanche au gaz. L'étanchéité de toutes les
fixations à vis de l'appareil et de l'arrivée de gaz
doit être vérifiée. Si des aérosols détecteurs de
fuites sont utilisés, ils doivent être conformes à la
norme DIN 30657 (anticorrosion).
DANGER !
Les travaux d'installation du gaz et des con-
duites d'alimentation doivent être exclusive-
ment réalisés par un spécialiste qualifié.
DANGER !
En ce qui concerne le raccordement de gaz
côté client, seuls des composants approuvés
et adaptés doivent être utilisés.
max. 60 mbar
A B

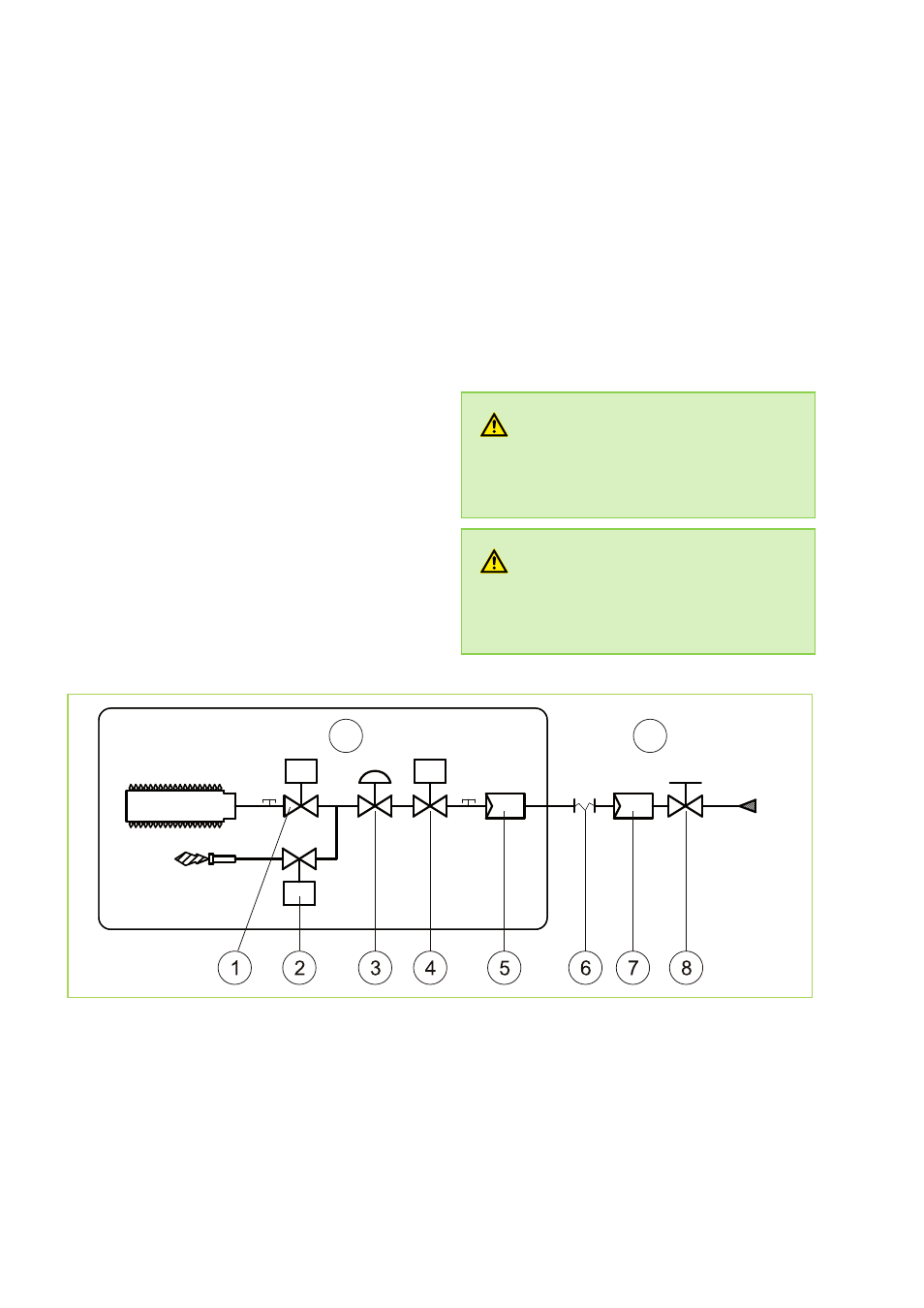

Fig. 23: Schéma du gaz
A Vue schématique des composants fournis par le
fabricant pour l'installation de gaz
B À effectuer par une entreprise d'installation, à la
charge du client
1 Électrovanne à gaz (brûleur principal)
2 Électrovanne à gaz (veilleuse)
3 Régulateur de pression
4 Soupape électrique à gaz de sécurité
5 Filtre à gaz (pas de surface filtrante)
6 Pièce de raccordement atténuant les vibrations
(à fournir par le client)
7 Filtre à gaz avec grande surface filtrante (à
fournir par le client)
8 Robinet d'arrêt de gaz (à fournir par le client)
