Raccordement RVD 523-683 DC
230V/1~/50 Hz
L N P Q (E)
L N
230V/1~/50 Hz
P Q (E) X Y (E)
A
1
2
B
3
1

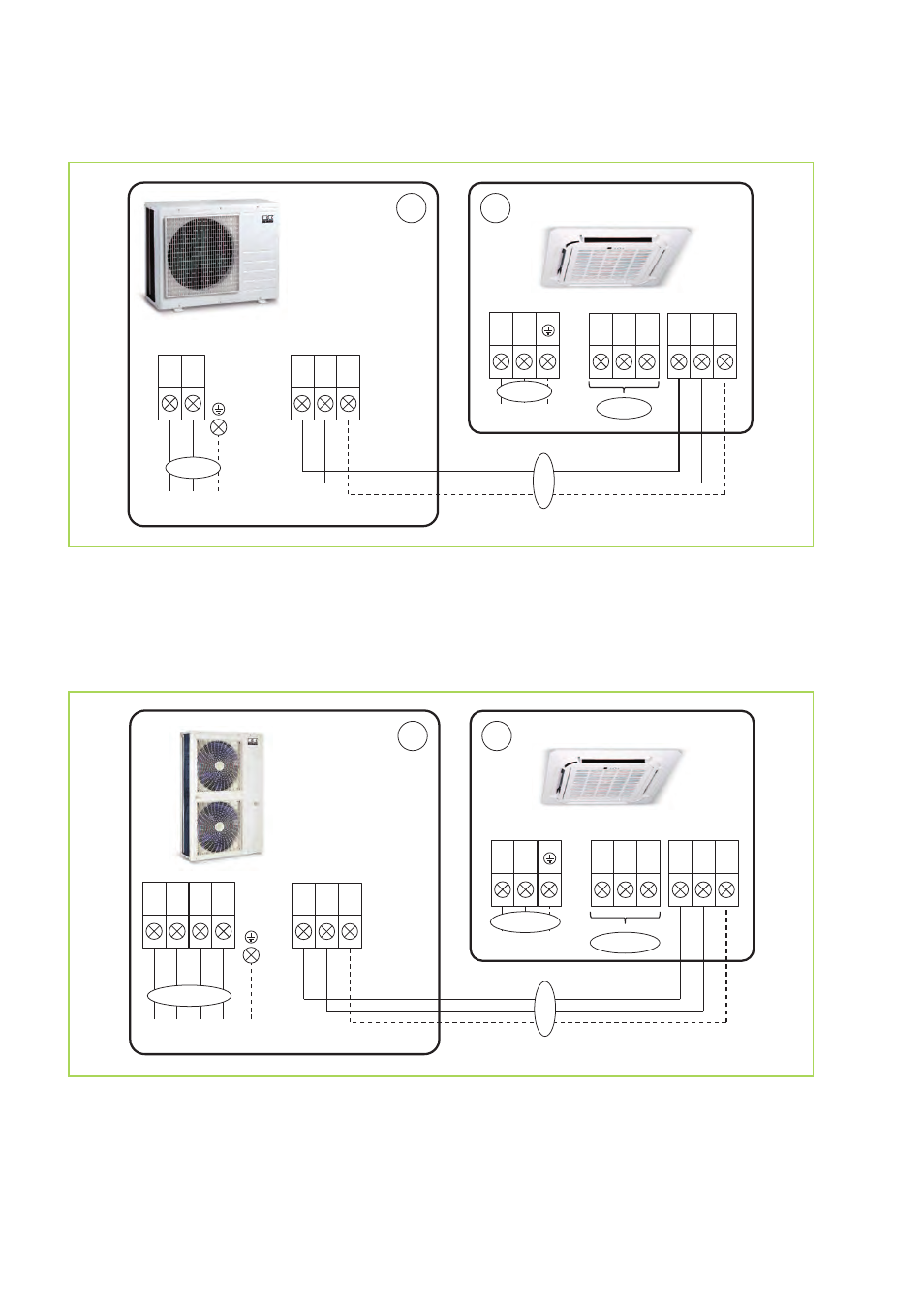

Fig. 62: Schéma de raccordement électrique RVD 523-683 DC
A: Unité extérieure RVD 523-683 DC AT
B: Unité intérieure RVD 523-683 DC IT
1 Intensité du secteur
2: Fil de communication
Raccordement RVD 1053 DC
400V/3~/50 Hz
L1 L2 P Q (E)
L N
230V/1~/50 Hz
P Q (E) X Y (E)
L3 N
A
1
2
B
1
3
Fig. 63: Schéma de raccordement électrique RVD 1053 DC
A: Unité extérieure RVD 1053 DC AT
B: Unité intérieure RVD 1053 DC IT
1 Intensité du secteur
2: Fil de communication
