8 Raccordement électrique
8.1 Consignes générales de raccor-
dement et de sécurité
Installez un câble d'alimentation RVD 353-1053
DCsur l'unité extérieure et un câble de commande
relié à l'unité intérieure et protégez-les par des
fusibles.
DANGER !
Toutes les installations électriques doivent
impérativement être réalisées par des entre-
prises spécialisées. Les raccords électriques
doivent être montés uniquement si l'installation
est hors tension.
REMARQUE !
Le raccord électrique des appareils doit être
effectué conformément aux prescriptions
locales sur un disjoncteur à courant de défaut
et être réalisé par des électriciens.
Nous recommandons d'utiliser des câbles de
commande blindés.
n Nous conseillons l'installation sur site d'un
interrupteur principal / de réparation à proxi-
mité de l'unité extérieure.
n Les barrettes à bornes des raccords sont
situées à l'arrière de l'appareil. Une fois l'instal-
lation terminée, vous pouvez effectuer des
mesures depuis l'avant en retirant le cache.
n Si l'appareil est équipé d'une pompe à con-
densat (disponible en option), il est nécessaire,
en cas d'utilisation d'un contact de désactiva-
tion pour la pompe, d'ajouter un relais supplé-
mentaire pour augmenter la puissance de com-
mutation, pour la désactivation du
compresseur.
n Si les câbles sont placés dans des zones sou-
mises à de forts champs magnétiques, veillez
à utiliser des câbles de commande blindés.
n La protection électrique de l'installation doit
être conforme aux caractéristiques techniques.
8.2 Branchement de l'unité
intérieure
Réalisez le branchement comme suit :
1. Ouvrez la grille d'admission d'air
2. Desserrez les couvercles du boîtier élec-
trique (Voir la Fig. 60).
3. Introduisez le câble hors tension à travers la
bague de protection d'angle de l'armoire de
commande et bloquez-la dans le collier de
fixation.
4. Raccordez le câble en respectant le schéma
de branchement (voir Ä Chapitre
8.4 « Schéma de raccordement électrique »
à la page 41).
5. Reliez les connecteurs électriques du cache
aux composants correspondants de la cas-
sette. Aucune confusion n'est possible.
6. Remontez toutes les pièces préalablement
démontées.

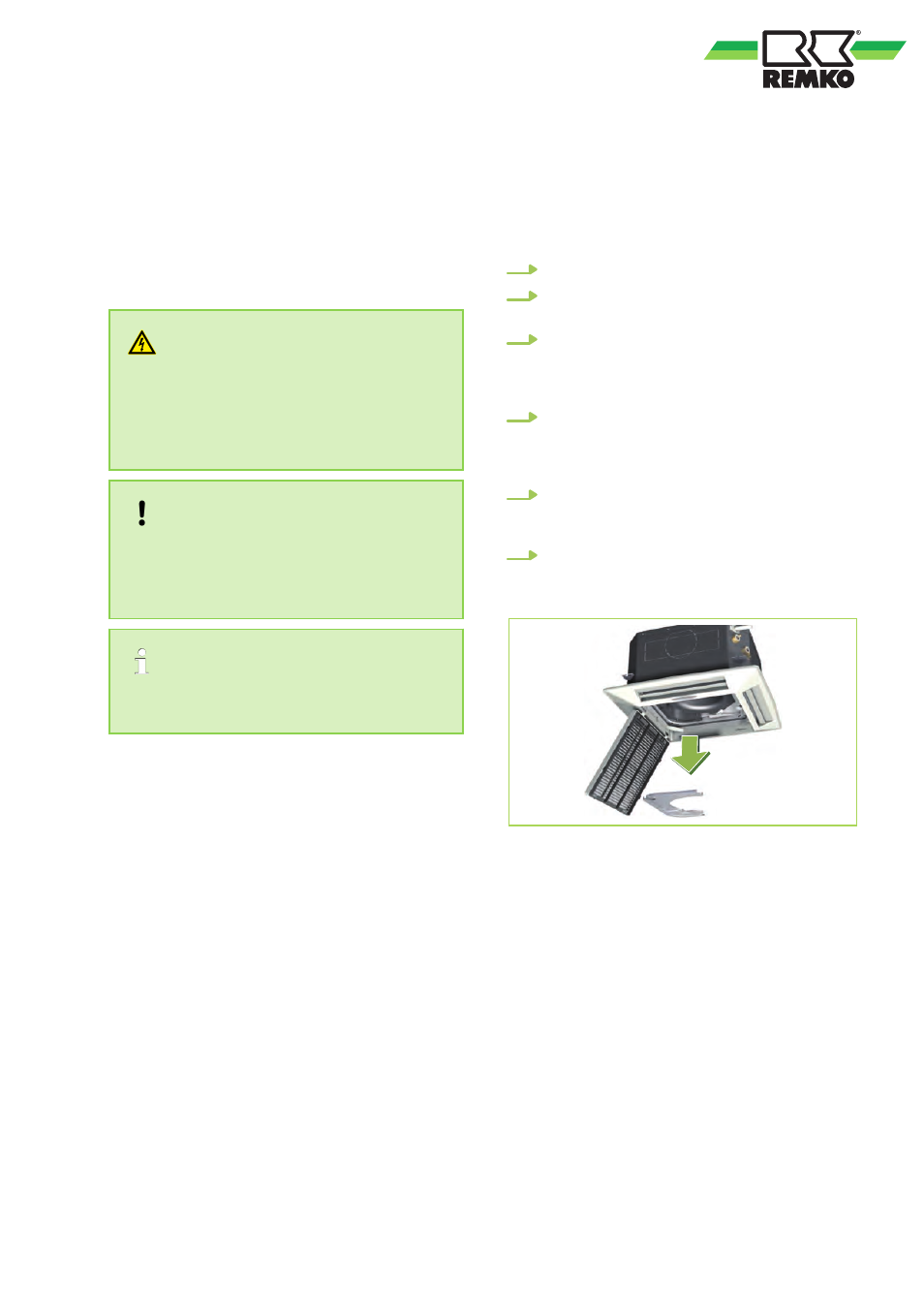

Fig. 59: Accès au boîtier électrique
