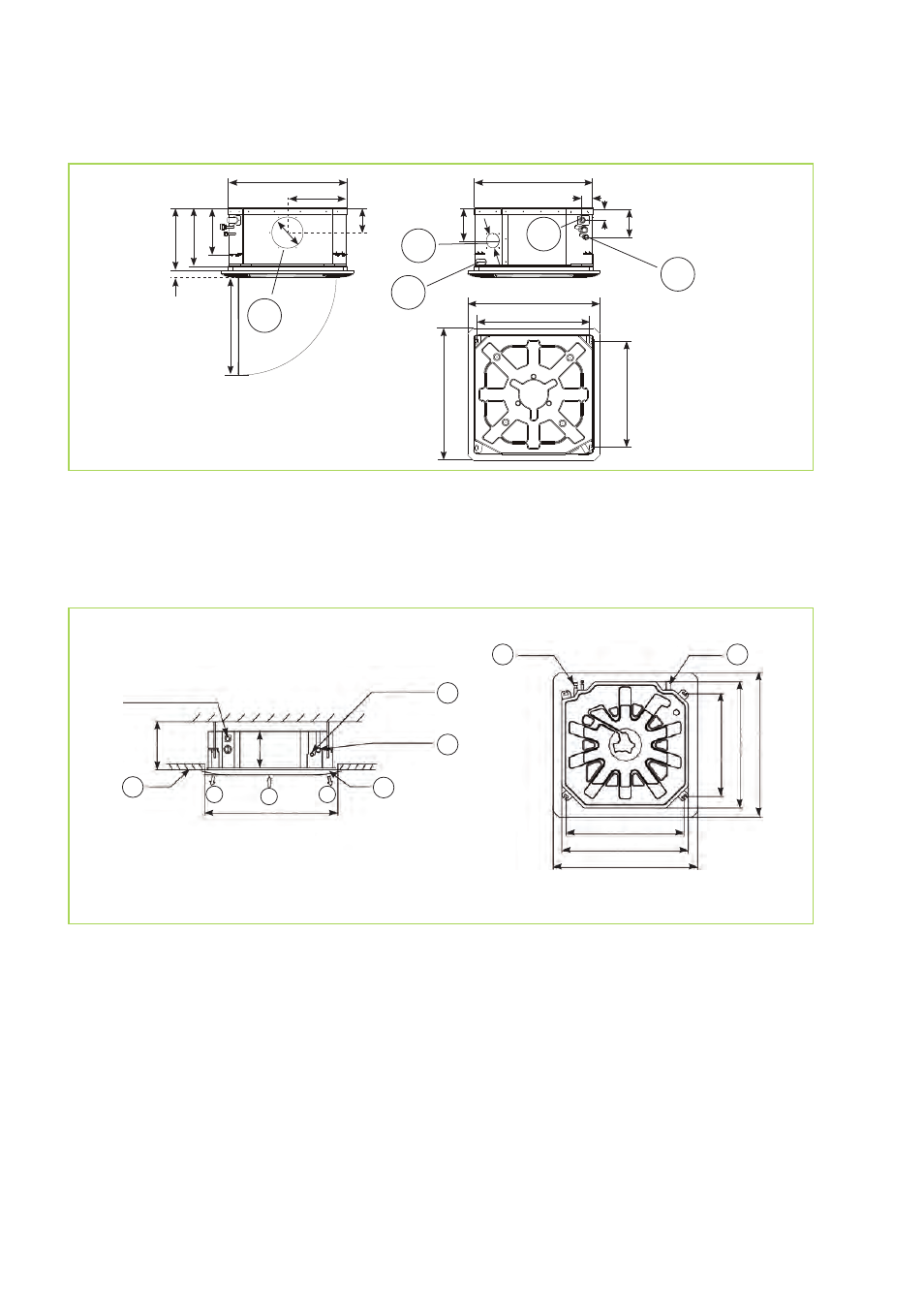

2.3 Dimensions de l'appareil de l'unité intérieure
175
570
285
215
260 280
30
150
65
115
415
570
40
50
140
522
647
522 647
2
1
4
3
5
Fig. 2: Dimensions RVD 353-523 DC IT (Toutes les indications sont faites en mm)
1 : Raccord pour une pièce annexe
2 : Raccord d'admission d'air frais
3 : Passage du câble de commande électrique
4 : Raccord pour condensat
5 : Raccordement des conduites de frigorigène
950
2 1
4
3
6
A B B
5
275
245
880
780
840
950
680 840
Fig. 3: Dimensions RVD 683-1053 DC IT (Toutes les indications sont faites en mm)
A : Admission d'air
B : Évacuation d'air
1 : Plafond
2 : Cadre
3 : Raccord de la conduite de liquide
4 : Raccord de la conduite d'aspiration
5 : Raccordement des conduites de frigorigène
6 : Raccord du tuyau d'évacuation du condensat
Nous nous réservons le droit d'apporter des modifications de cotes et de construction susceptibles de servir
au progrès technique.
