5.6 Mesures à adopter pour le
retour de l'huile
Si l'unité extérieure est montée plus haut que
l'unité intérieure, il convient d'adopter des mesures
appropriées visant à garantir le retour correct de
l'huile. Pour ce faire, on utilise en général un coude
permettant de faire monter l'huile, installé de
manière ascendante tous les 2,5 mètres.
max. 5/10 m
2
1
AT
IT

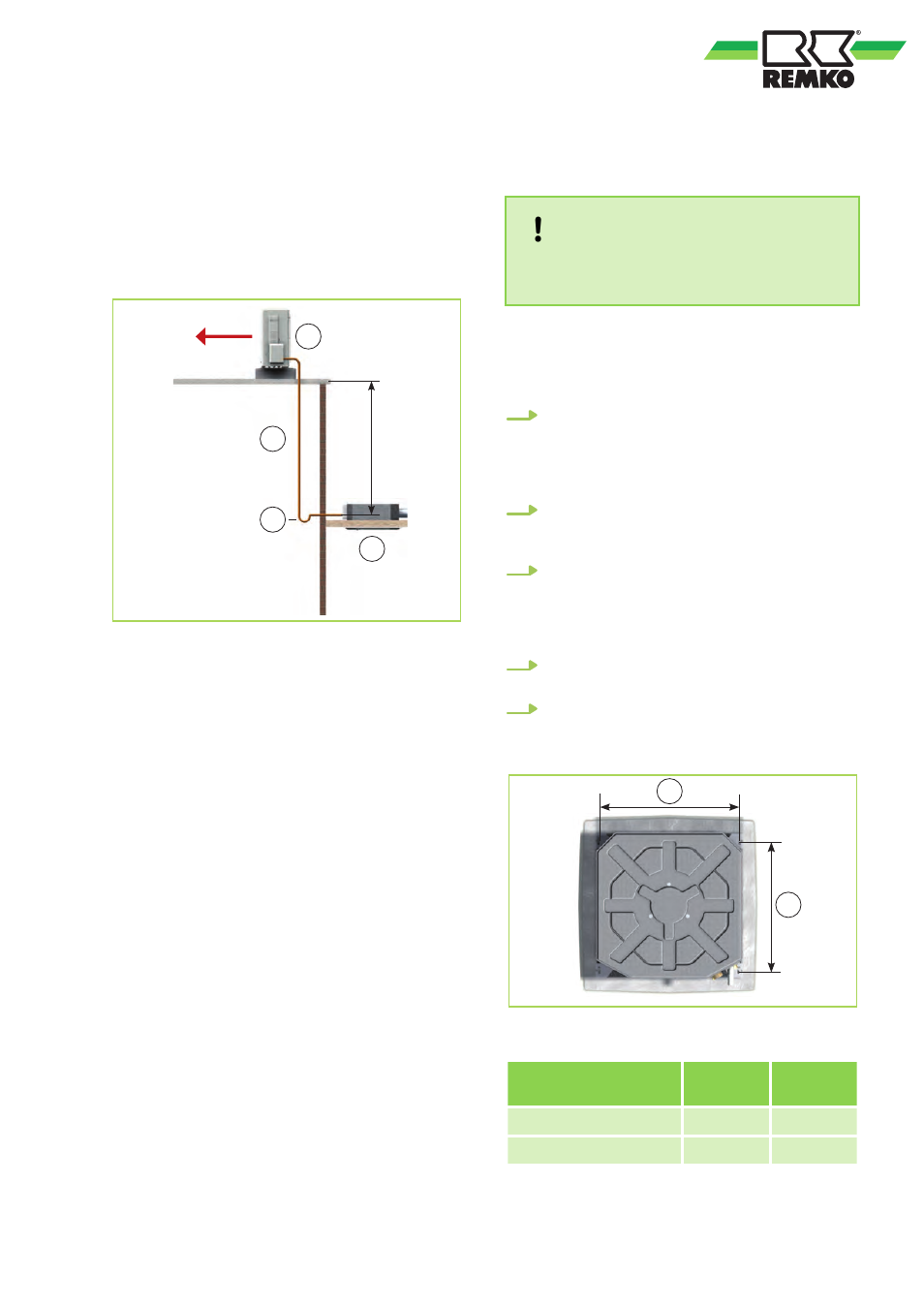

Fig. 41: Mesures à adopter pour le retour de l'huile
AT : Unité extérieure
IT : Unité intérieure
1 : Coude permettant de faire monter l'huile dans
la conduite d'aspiration en direction de l'unité
extérieure 1 x tous les 5 mètres en montant
2 : Rayon : 50 mm
6 Installation
6.1 Installation de l'appareil
REMARQUE !
Seuls les techniciens spécialisés agréés sont
habilités à réaliser l'installation.
L'appareil est installé sur quatre tiges filetées,
cache vers le bas, en prenant garde à la trame du
plafond et aux éventuels éléments encastrés.
1. En fonction des dimensions de la cassette de
plafond installée, marquez les points de fixa-
tion des tiges filetées sur les parties du bâti-
ment statiques et au-dessus du faux plafond
(Voir la Fig. 42).
2. Installez l'unité intérieure sur les tiges filetées
et amenez les unités en position horizontale
à l'aide de l'écrou inférieur (Voir la Fig. 43).
3. Ce faisant, respectez une distance de 35 mm
min. par rapport au plafond. Comme décrit ci-
après, branchez la conduite de frigorigène, le
câble électrique et la conduite de condensat
sur l'unité intérieure.
4. Vérifiez une nouvelle fois l'horizontalité de
l'appareil.
5. Pour finir, placez le contre-écrou et montez le
cache.
A
B
Fig. 42: Accrochage de l'appareil
Unité intérieure
(Dimensions en mm)
Distance
A
Distance
B
RVD 353-523 DC IT 545 525
RVD 683-1053 DC IT 680 780
31
