2.2 Dimensions de l'appareil de l'unité extérieure
A
D
E
B
C

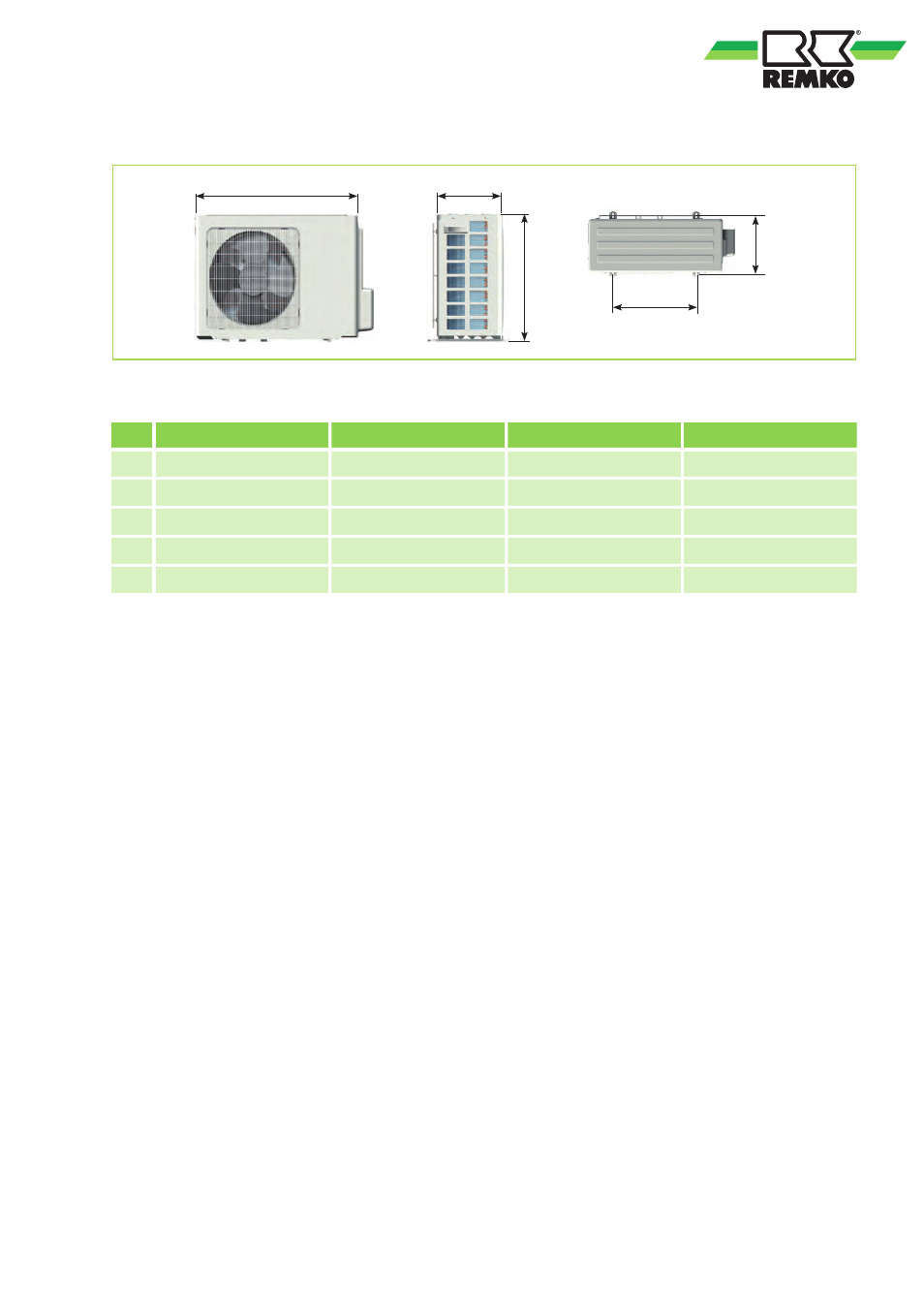

Fig. 1: Dimensions RVD 353-1053 DC AT (Toutes les indications sont faites en mm)
RVD 353 DC AT RVD 523 DC AT RVD 683 DC AT RVD 1053 DC AT
A 761 842 895 938
B 270 324 302 370
C 593 695 862 1369
D 530 560 590 634
E 290 335 333 404
Nous nous réservons le droit d'apporter des modifications de cotes et de construction susceptibles de servir
au progrès technique.
