7 Raccord pour condensat
et évacuation sécurisée
Raccord pour condensat
La température descendant en dessous du point
de rosée au niveau de la batterie de refroidisse-
ment, du condensat se forme en mode Refroidis-
sement. Au-dessous de la batterie se trouve une
cuve collectrice comportant une pompe à con-
densat de série et un interrupteur à flotteur. Si l'in-
terrupteur à flotteur entraîne une mise hors service
de sécurité en raison de l'absence d'évacuation du
condensat, la pompe se met immédiatement en
route et fonctionne pendant env. trois minutes.
n La conduite de condensat doit être posée par
le client avec une inclinaison min. de 2 %. Au
besoin, prévoyez une isolation hermétique à la
diffusion de vapeur.
n Si le niveau de la conduite de condensat sur
l'appareil se trouve au-dessus de l'évacuation,
la conduite doit immédiatement être mise à la
verticale vers le haut et ensuite être inclinée
pour permettre l'écoulement.
n Introduisez la conduite de condensat de l'appa-
reil sans la fixer dans la conduite d'évacuation.
Si le condensat est évacué dans une conduite
d'eaux usées, prévoyez un siphon.
n Si l'appareil fonctionne lorsque la température
extérieure est inférieure à 4 °C, installez la
conduite de condensat en veillant à ce qu'elle
soit protégée du gel. Si nécessaire, prévoyez
un chauffage auxiliaire pour les tuyaux.
n Une fois le montage terminé, vérifiez que le
condensat s'écoule sans entrave et que l'étan-
chéité soit garantie en permanence.
Évacuation sécurisée en présence de fuites
Les consignes et législations régionales relatives à
la protection de l'environnement, par ex. la loi alle-
mande sur le bilan de l'eau (WHG), peuvent pré-
voir la prise de mesures adéquates afin de pré-
venir les évacuations incontrôlés en présence de
fuites en garantissant une élimination sûre de
l'huile de machines frigorifiques ou de fluides pré-
sentant un potentiel de danger.
REMARQUE !
La capacité de refoulement maximale de la
pompe à condensat s'élève à 500 mmWS. La
puissance peut être réduite sous l'effet de fac-
teurs extérieurs, par exemple, contre-pression
côté air, encrassement ou usure. Pour garantir
un fonctionnement sûr, nous recommandons
de ne pas dépasser une hauteur de refoule-
ment maximale de 450 mm !
A
C
B
D

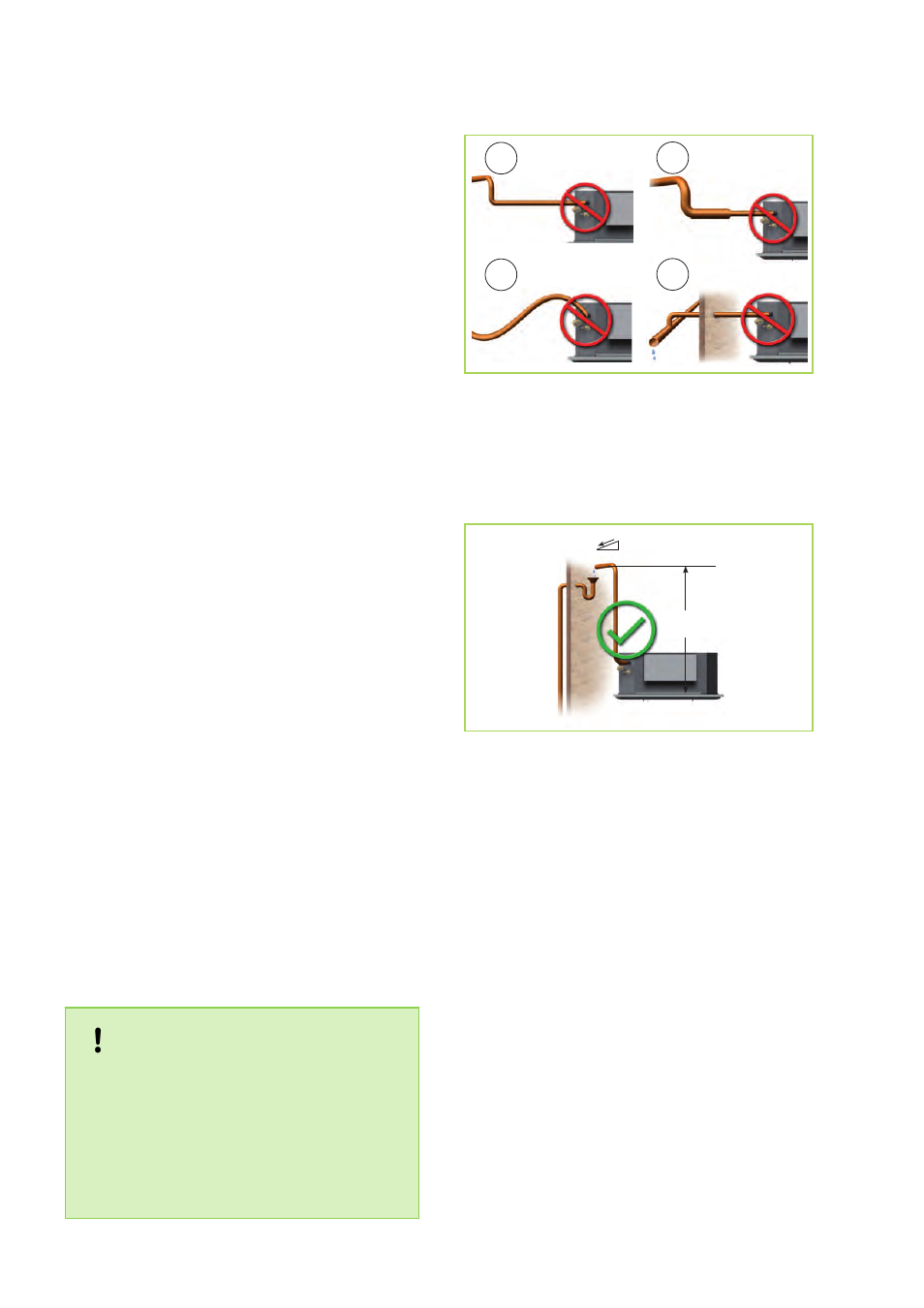

Fig. 57: Raccord pour condensat - incorrect !
A : Colonne montante éloignée
B : Conduite de condensat trop grande/petite
C : Aucune inclinaison
D : Aucun écoulement sans entrave
16-20 mm
min. 2%
max.
500 mmWS
Fig. 58: Raccord pour condensat - correct !
