INSTALLATION (suite)
Connexion du panneau de commande d’alarme-
incendie (Bornes du signal d’entrée E+ et E-) (suite)
Connexion du panneau de commande d’alarme-incendie au
régulateur
3. Faites passer le fil du signal d’alarme-incendie dans le collier de serrage, le
passe-fil et l’orifice dans le panneau latéral droit.
Remarque : La taille recommandée pour le fil du signal d’alarme-incendie est
de 16 AWG à 26 AWG pour un fil plein ou de 16 AWG à 22 AWG pour un fil
torsadé avec une borne de sonnerie de taille de plot de # 6.

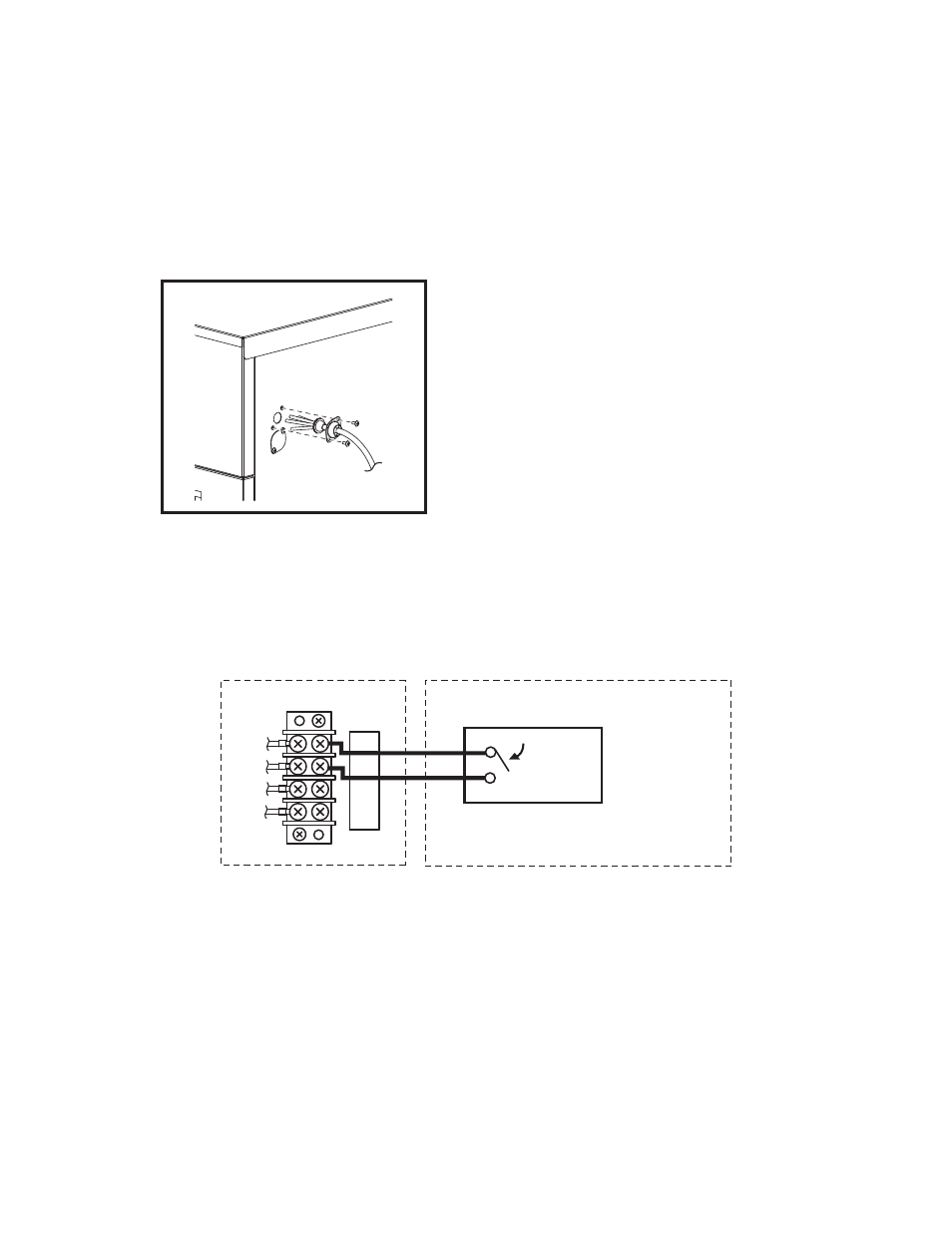

4. Connectez le dispositif d’alarme-incendie aux bornes E+ et E- en fonction de
ses polarités.
BORNE D’APPAREIL
SIGNAL DE SORTIE
DISPOSITIF D’ALARME-INCENDIE
E+
E-
L+
L-
CONTACT SEC OUVERT
