Connexion du thermostat mural
(Système Millivolt SEULEMENT : Option) (suite)
Connexion du thermostat mural à l’appareil
4. Réglez le thermostat mural en mode de système de refroidissement, étant
donné que la plupart des thermostats muraux sont conçus à la fois pour le
chauffage et le refroidissement.
5. Préparez le faisceau de fils pour la connexion de l’appareil jusqu’au
thermostat. Type et taille de fils recommandés : Câble de thermostat / Fil plein
16 ~ 26 AWG
6. Identifiez les connecteurs de thermostat étiquetés G, Y et RC.
G (Ventilateur Marche/Arrêt), Y (Refroidissement Marche/Arrêt) et RC
(Refroidissement Transfert – Commun)

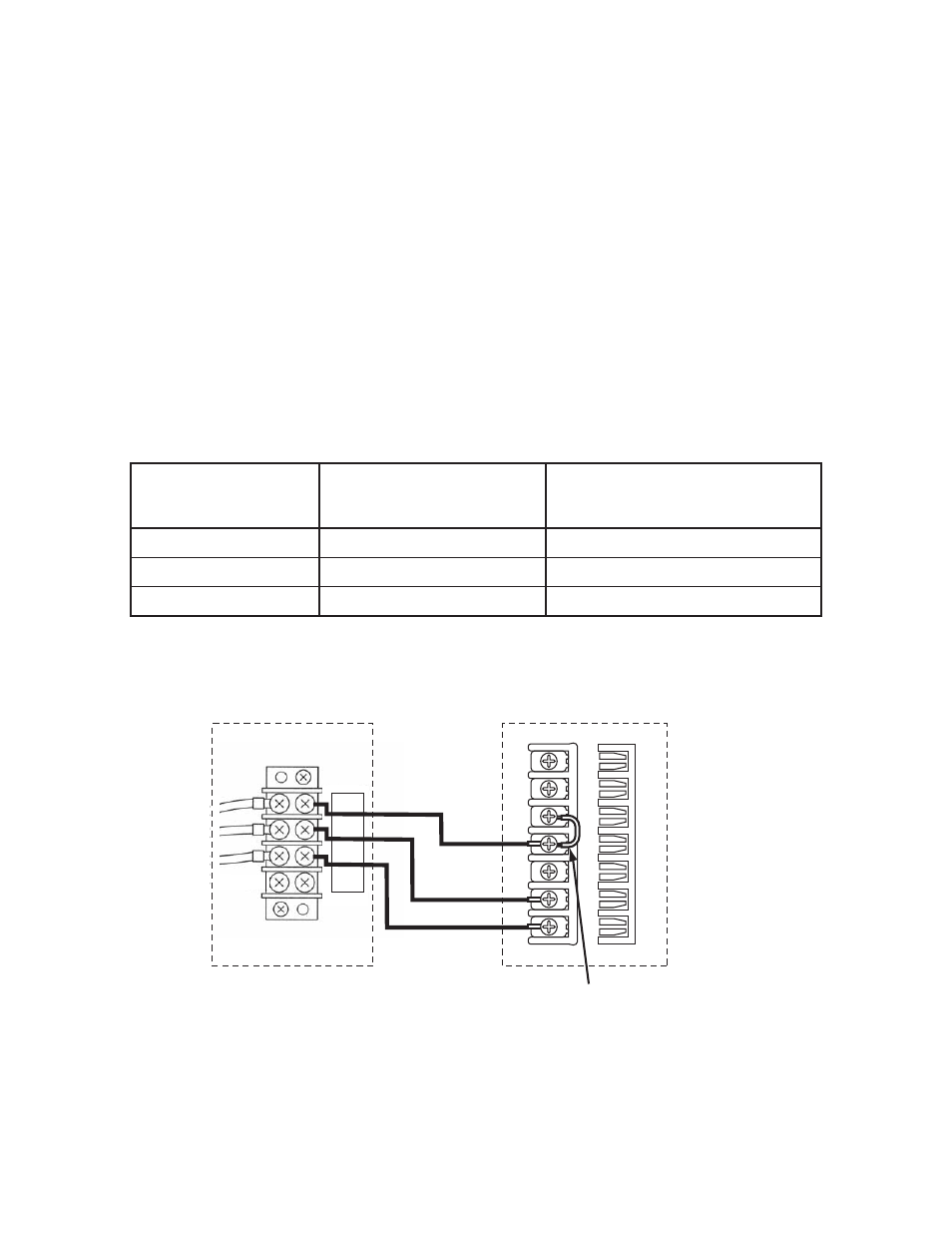

7. Raccordez le faisceau de fil de la borne de l’appareil au thermostat selon les
étiquettes représentées ci-dessous.
Remarque : Utilisez le thermostat qui est compatible avec le système millivolt.
Ne branchez pas le thermostat à une source d’alimentation à courant
alternatif.
RC
Y
G
RC
Y
G
Désignation du
connecteur de
thermostat mural
Désignation du
connecteur d’appareil
Fonction
Commun
Refroidissement Marche/Arrêt
Ventilateur Marche/Arrêt
G
Y
RC
GY
W
R
C
R
H
O
B
Appareil Thermostat
(système Millivolt)
Retirez le cavalier d’origine usine
