30
INSTALLATION (suite)
Connexion de signal d’alarme
(Bornes du signal de sortie L+ et L-)
Le régulateur est équipé d’une sortie de signal d’alarme de type relais (Form C,
contact sec ouvert normal) qui peut être utilisée pour identifier un cas de
défaillance.
Remarque : Quand l’appareil est configuré comme suspendu au plafond, la sortie
de signal peut être utilisée avec le haut-parleur d’alarme ou l’indicateur lumineux
pour contrôler le fonctionnement approprié.
Le contacteur de relais est fermé quand l’appareil ne fonctionne pas normalement.
Le contacteur de sortie de relais a une valeur nominale de 2 A à 30 V CC ou 2 A
à 30 V CA (charge résistive) et est compatible avec divers dispositifs
d’avertissement, comme un haut-parleur d’alarme, des indicateurs lumineux, etc.
Connexion de signal d’alarme du régulateur

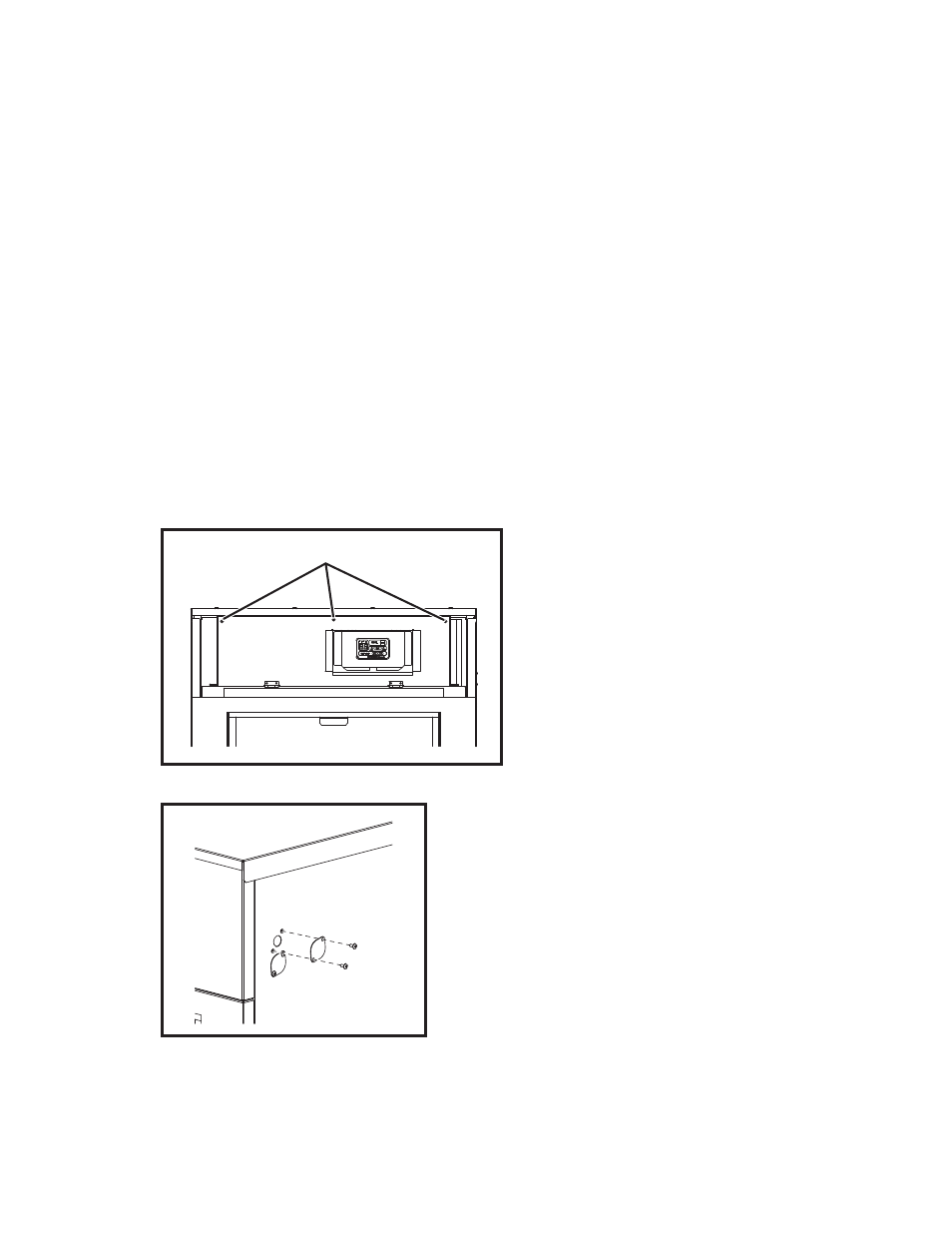

1. Retirez trois (3) vis du panneau supérieur du côté du panneau de commande
et ouvrez le panneau supérieur.
2. Retirez deux (2) vis et la plaque du panneau latéral droit.
VIS (3)
