23
INSTALLATION (suite)
Accessoires optionnels et réalisation de la
configuration (suite)
Appareil suspendu au plafond (pour Classic 40 UNIQUEMENT)
3. Procédure de travail sur les conduits

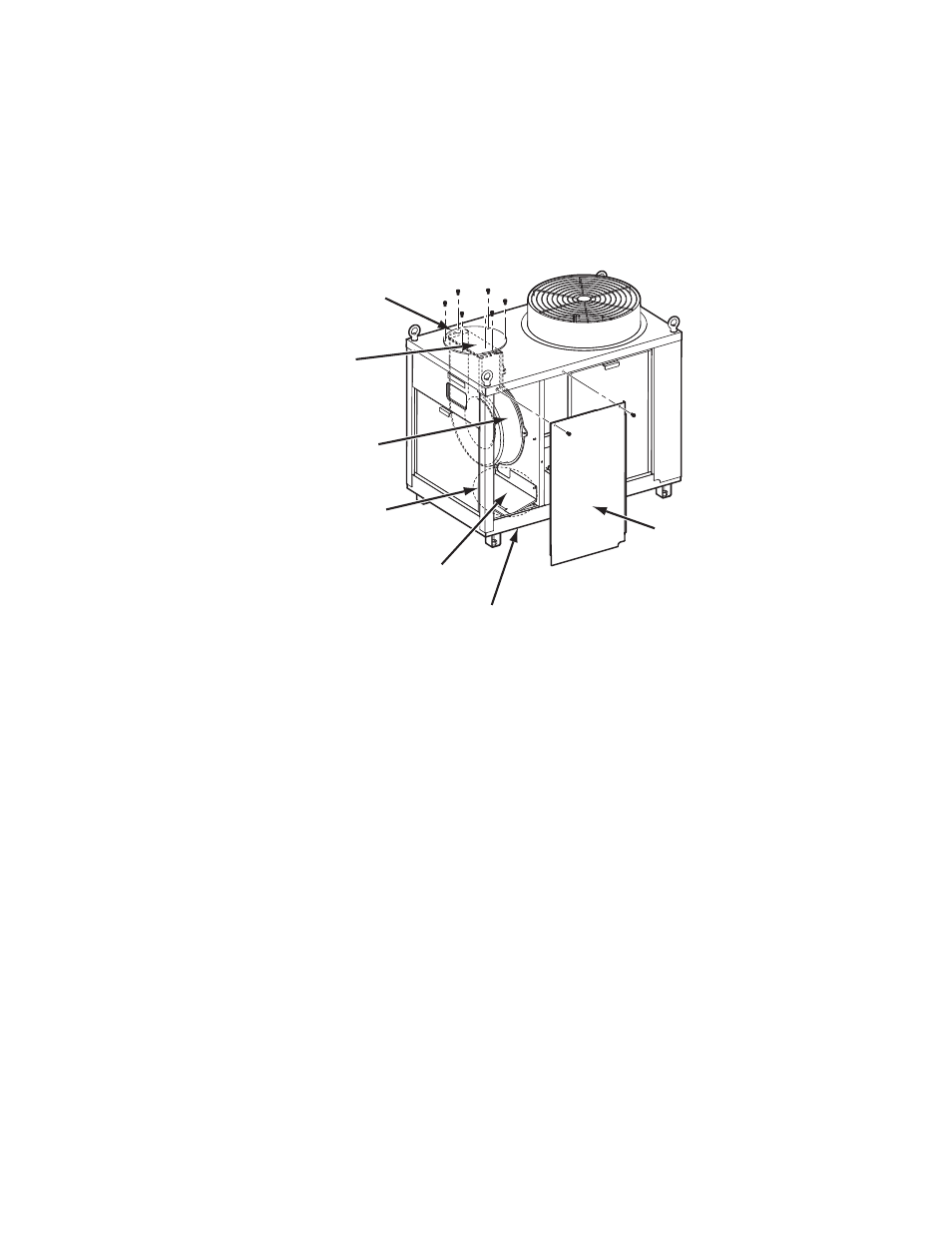

Inversez le carénage de soufflerie à l’intérieur de l’appareil.
1. Retirez le panneau latéral droit.
2. Retirez le capot de protection d’eau se trouvant sur le port d’extraction
inférieur.
3. Retirez la plaque de fermeture située au niveau du port d’extraction
inférieur et installez-la sur le port d’extraction supérieur puis retirez la grille
située sur le port d’extraction supérieur et installez-la sur le port
d’extraction inférieur.
PLAQUE DE FERMETURE
PORT D’EXTRACTION
SUPÉRIEUR
CARÉNAGE DE
SOUFFLERIE
PLAQUE DE FERMETURE
CAPOT DE PROTECTION D’EAU
PORT D’EXTRACTION INFÉRIEUR
PANNEAU
LATÉRAL DROIT
