16
INSTALLATION (suite)
Alimentation électrique et réalisation de câblage sur le
terrain (
Pour Classic 60 SEULEMENT
) (suite)
Fils d’alimentation électrique
• Utilisez un calibre d’au moins 12 AWG pour les fils d’alimentation électrique.
Type de cordon (4 fils) : SO, SOT, SOOW ou équivalent
Valeur nominale de tension : 600 V minimum
Résistance à la chaleur : 140 °F (60 °C) ou supérieur
• Préparez trois fils d’alimentation électrique pour l’alimentation motrice et un fil
(vert) pour la mise à la terre.
• Veillez à utiliser la tuyauterie de conduit au moment de l’installation des fils
d’alimentation.
Connexion à Classic 60

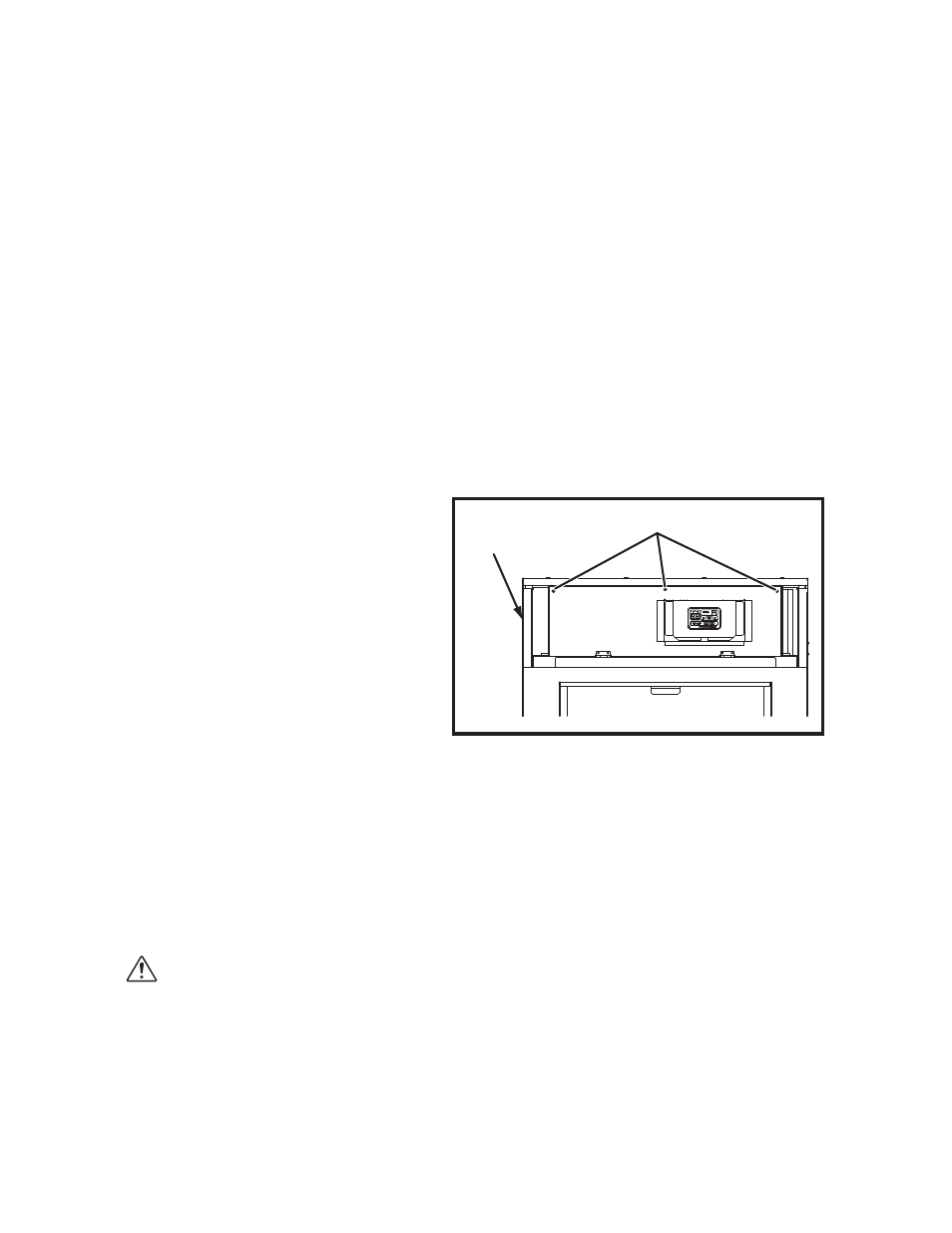

1. Retirez trois (3) vis du panneau supérieur du côté du panneau de commande
et ouvrez le panneau supérieur.
2. Faites passer le fil d’alimentation
par l’orifice de conduit aménagé
dans le panneau latéral gauche.
3. Fixez la tuyauterie conduit à
l’orifice de conduit.
La taille commerciale du conduit
est de 1/2 pouce.
4. Raccordez les fils d’alimentation
aux bornes R, S, T et à la borne
de mise à la terre.
Couple de serrage : 0,96
pi•livre-force (1,3 N•m)
Remarque : Classic 40 et Classic 60 sont équipés de protecteurs de phase.
1. La séquence de phase est dans l’ordre R, S et T. Si la séquence de phase
est inversée, l’appareil ne fonctionne pas.
Dans cette condition, échangez deux des fils d’alimentation destinés aux
bornes R, S et T.
2. N’utilisez pas un cordon prolongateur pour un appareil raccordé par
cordon.
AVERTISSEMENT : Toute manipulation électrique doit être effectuée
par un électricien qualifié uniquement. La réparation des composants
électriques par des techniciens non agréés peut présenter un risque de
blessure pour les personnes et/ou de dommage pour l’appareil.
ORIFICE DE
CONDUIT
VIS (3)
