31

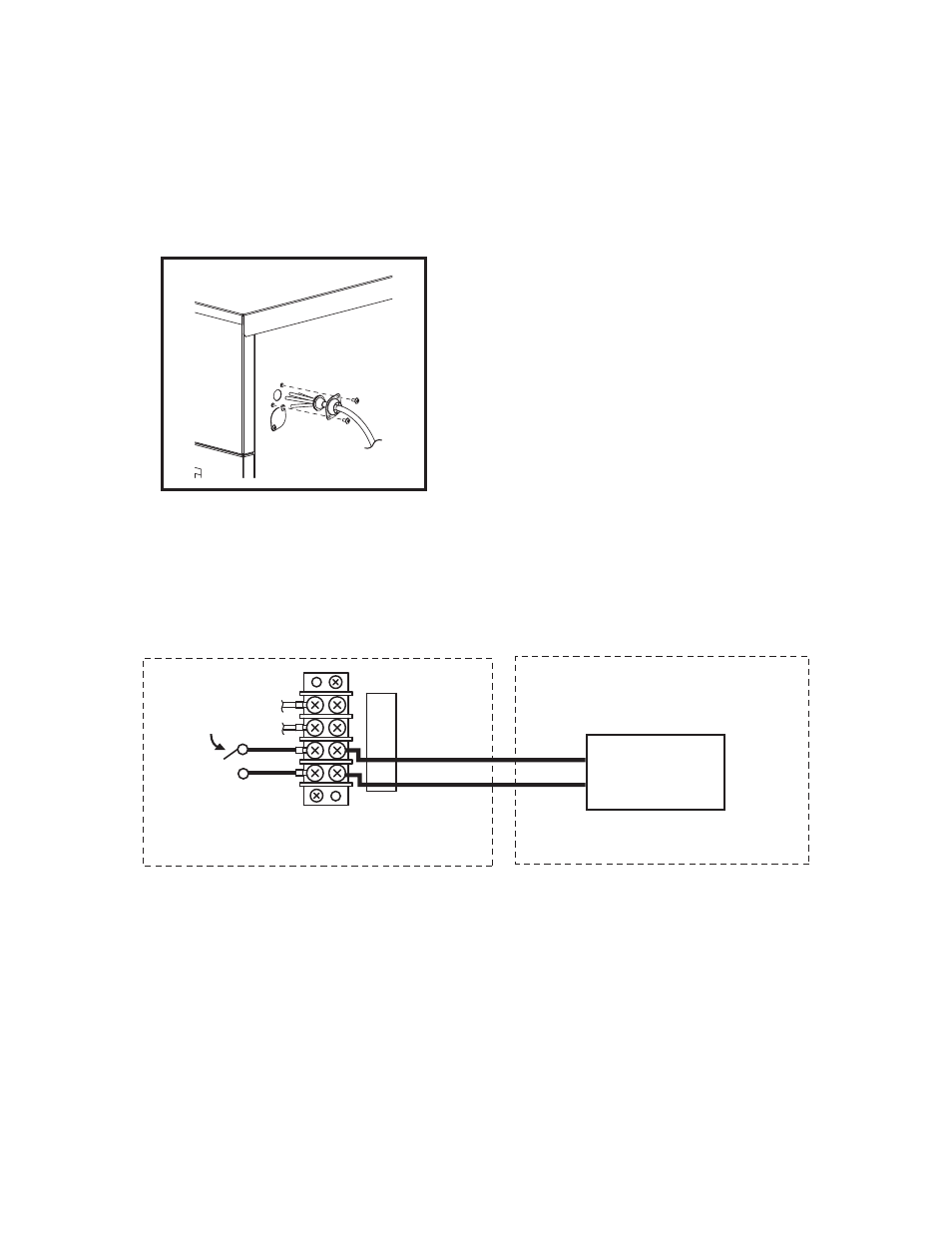

INSTALLATION (suite)
Connexion de signal d’alarme
(Bornes du signal de sortie L+ et L-) (suite)
Connexion de signal d’alarme du régulateur
3. Faites passer le fil du signal d’alarme dans le collier de serrage, le passe-fil et
l’orifice dans le panneau latéral droit.
Remarque : La taille recommandée pour le fil du signal d’alarme est de 16
AWG à 26 AWG pour un fil plein ou de 16 AWG à 22 AWG pour un fil torsadé
avec une borne de sonnerie de taille de plot de # 6.
4. Connectez le dispositif d’alarme aux bornes L+ et L- en fonction de ses
polarités.
BORNE D’APPAREIL
SIGNAL D'ENTRÉE CONTACTEUR DE SORTIE DE RELAIS
DISPOSITIF D’AVERTISSEMENT
E+
E-
L+
L-
