11
FRANÇAIS
SELECTOR INPUT
BALANCED
CD
LINE 1
DISPLAY ATT LINE 2
RECORDER
A SYNC B
i n p u t s e l e c t o r
p o w e r o n / o f f
v o l u m e

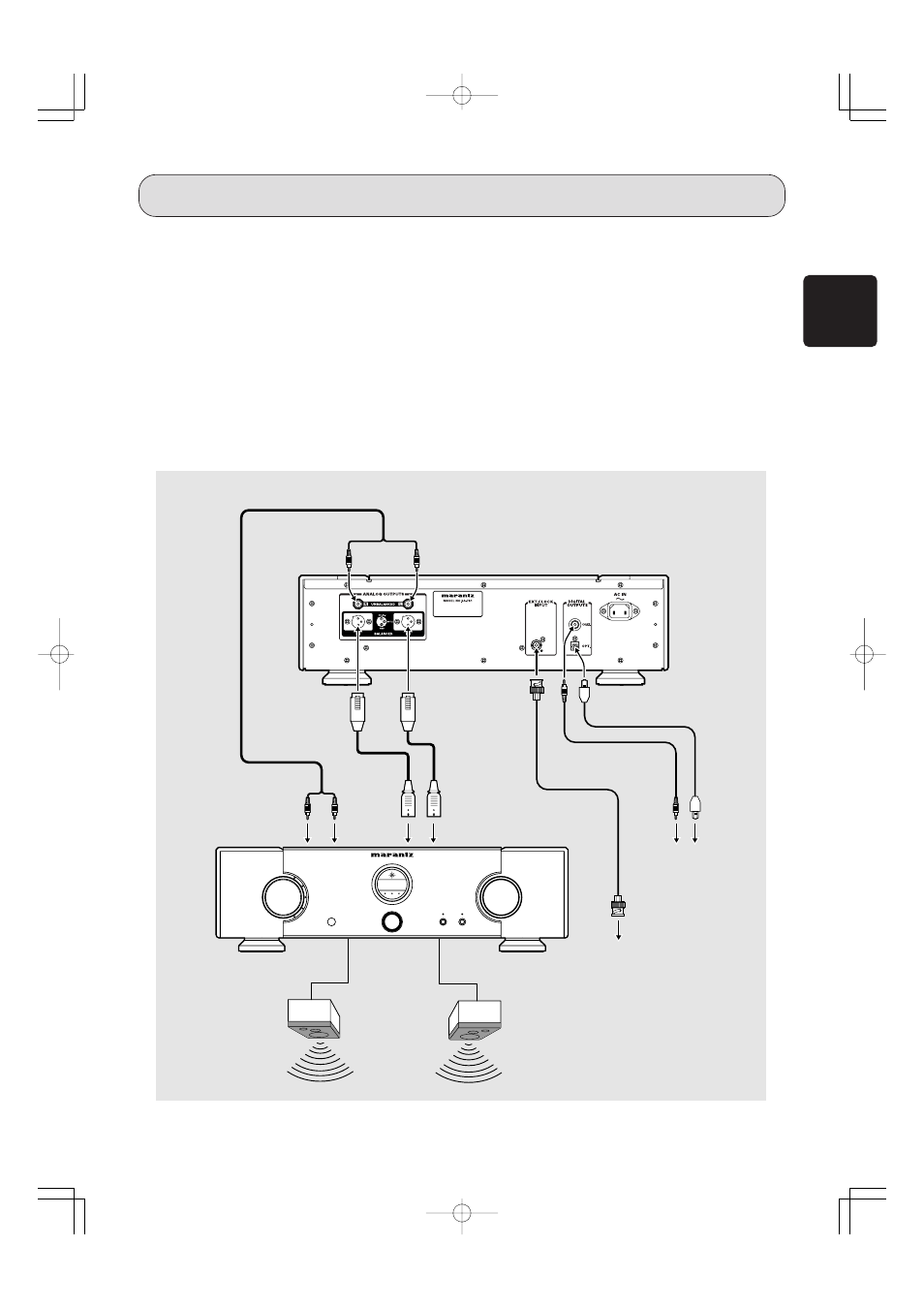

En fonction de votre amplificateur/récepteur/système stéréo, il existe différentes manières de réaliser la connexion à ce lecteur. Pour
un connexion correcte, se référer au manuel d'instructions du système stéréo à connecter.
Attention : Ne pas connecter la sortie de cet appareil à l'entrée PHONO de votre système audio.
1. Connecter le câble audio q aux entrées d'enceinte avant de cet appareil et aux entrées stéréo de votre amplificateur, récepteur
ou système stéréo.
2. Connecter le câble optique w , le câble coaxial e à l'entrée numérique de votre amplificateur AV, convertisseur N/A, graveur de
CD, etc..
* Des signaux seront générés par les connecteurs de sortie audio numérique (OPT./COAX.) uniquement lorsqu'un CD Audio est
lu. Aucun signal n’est généré lors de la lecture d’un CD Super Audio.
3. Lors du raccordement d’un générateur d’horloge maître externe, utilisez le câble coaxial de la prise BNC (75 Ω ) r .
* Les signaux sont générés par le connecteur DIGITAL OUTPUTS (OPT., COAX.) uniquement quand un CD Audio est lu. Aucun
signal n’est généré lors de la lecture d’un CD Super Audio.
Vers la sortie Audio Analogique
(blanc) (rouge)
Vers la sortie Audio
Numérique
w
Câble optique (Optionnel)
e
Câble coaxial
(Optionnel)
Enceinte
gauche
Câble audio q
(Fourni)
Vers les bornes d'entrée
audio de l'amplificateur
Connecter aux bornes
d'entrée numérique du
récepteur, convertisseur
N/A, graveur de CD, etc..
Vers les bornes
d’entrée
symétriques de
l’amplificateur
Cordon de connexion
symétrique
(Optionnel)
CONNEXIONS
Enceinte
droite
r
Câble coaxial de
prise BNC (75
Ω )
Raccordez au générateur
d’horloge maître.
