9
FRAN
Ç
AIS

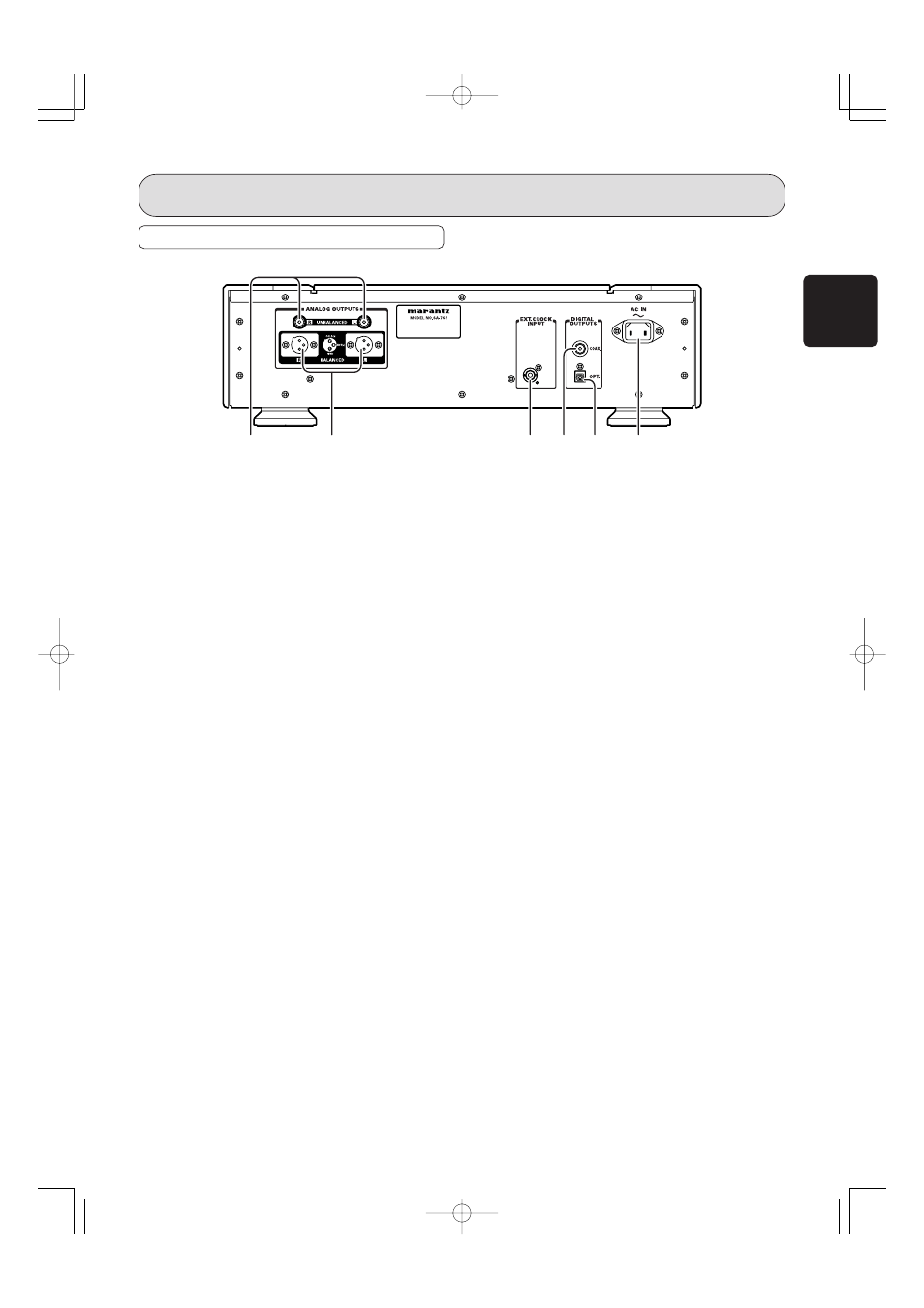

PANNEAU ARRIÈRE
A Connecteurs asymétriques de sortie analogique
(ANALOG OUTPUTS UNBALANCED)
Il s’agit des prises de sortie asymétriques des signaux
audio analogiques. Le cordon de connexion analogique
peut être raccordé aux connecteurs CD, AUX ou autres
d’un amplificateur. S’assurer de raccorder les canaux
gauche (L) et droit (R) aux prises correspondantes.
* Ne jamais raccorder au connecteur PHONO de l’amplificateur.
B Connecteurs symétriques de sortie analogique
(ANALOG OUTPUTS BALANCED)
Il s’agit des prises de sortie symétriques des signaux au-
dio analogiques. Un cordon de connexion symétrique
(disponible dans le commerce) peut être raccordé à la prise
d’entrée symétrique de l’amplificateur. S’assurer de
raccorder les canaux gauche (L) et droit (R) à la prise
correspondante. (Voir page 22)
* Si l’on raccorde les prises de sortie symétriques, s’assurer
de ne rien raccorder aux prises asymétriques. (Il n’est
pas possible d’utiliser en même temps les connecteurs
symétriques et asymétriques.)
C Connecteur EXT. CLOCK INPUT
(Horloge externe)
C’est le connecteur d’entrée pour la fréquence d’horloge
d’un générateur d’horloge maître externe.
Raccordez le générateur d’horloge maître au câble coaxial
de la prise BNC (75
Ω).
D DIGITAL OUTPUTS COAX.
(Connecteur coaxial de sortie numérique)
Le signal du CD Audio lu est sorti numériquement.
Raccordez un appareil d’enregistrement, un convertisseur
N/A, etc. qui possède un connecteur coaxial d’entrée
numérique à l’aide d’un câble coaxial disponible dans le
commerce.
* Aucun signal n’est généré quand la sortie numérique est
désactivée.
*Aucun signal n’est généré lors de la lecture d’un CD Su-
per Audio.
E DIGITAL OUTPUTS OPT.
(Connecteur optique de sortie numérique)
Le signal du CD Audio lu est sorti numériquement.
Raccordez un appareil d’enregistrement, un
convertisseur N/A, etc. qui possède un connecteur
optique d’entrée numérique à l’aide d’un câble optique
de forme carrée disponible dans le commerce.
* Aucun signal n’est généré quand la sortie numérique est
désactivée.
* Aucun signal n’est généré lors de la lecture d’un CD Su-
per Audio.
F Connecteur AC POWER INPUT (Entrée ali-
mentation CA)
Connecter le cordon d'alimentation fourni à ce connecteur
et à une prise secteur CA.
NOMS ET FONCTIONS
A B C D E F
