ENTRETIEN/NOMENCLATURE DES PIÈCES
5-4
powermax
1650 Manuel de l’opérateur
Remplacement de la cartouche filtrante
A
B
C
A
B
C

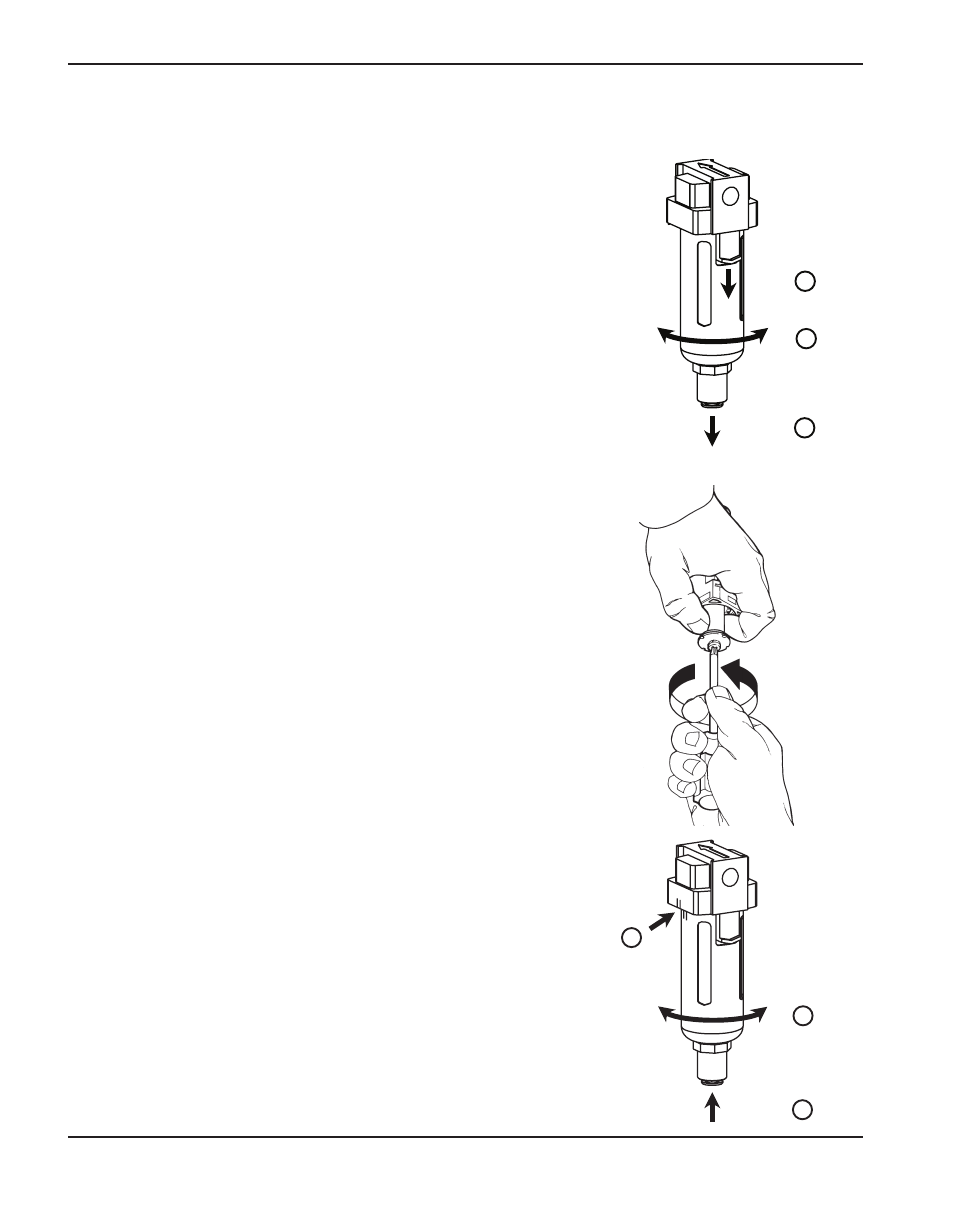

1. Déconnecter l’alimentation électrique et arrêter le gaz
d’alimentation. Déposer la cuve du filtre.
A. Abaisser et maintenir la languette de dégagement noire.
(Si vous ne voyez pas la languette, vérifier l’arrière de la cuve
du filtre.)
B. Faire pivoter la cuve du filtre dans un sens ou dans l’autre
jusqu’à ce qu’elle se dégage.
C. Abaisser la cuve du filtre vers le bas pour la déposer.
La cuve du filtre est munie d’un joint torique à sa partie
supérieure. Ne pas jeter le joint torique.
Si le joint torique montre des signes d’usure ou doit être
remplacé, vérifier que l’on a le bon joint torique pour le filtre.
(Chaque filtre a une étiquette sur un côté du corps du filtre).
• Dans le cas des filtres AF30, utiliser le no de réf. 011105.
• Dans le cas des filtres NAF3000, utiliser le no de réf.
011094.
2. Utiliser un tournevis pour déposer la cartouche filtrante du
corps du filtre. Puis installer la cartouche filtrante neuve.
Note : La cartouche filtrante ne doit pas tourner quand on
desserre la vis.
3. Replacer la cuve du filtre.
A. Maintenir la languette noire et faire glisser la cuve du
filtre sur la cartouche filtrante.
B. Aligner les marques de la cuve du filtre sur celles du
corps du filtre.
C. Faire tourner la cuve du filtre jusqu’à ce qu’elle se
bloque.
