PRÉPARATION
powermax
1650
Manuel de l’opérateur
3-17

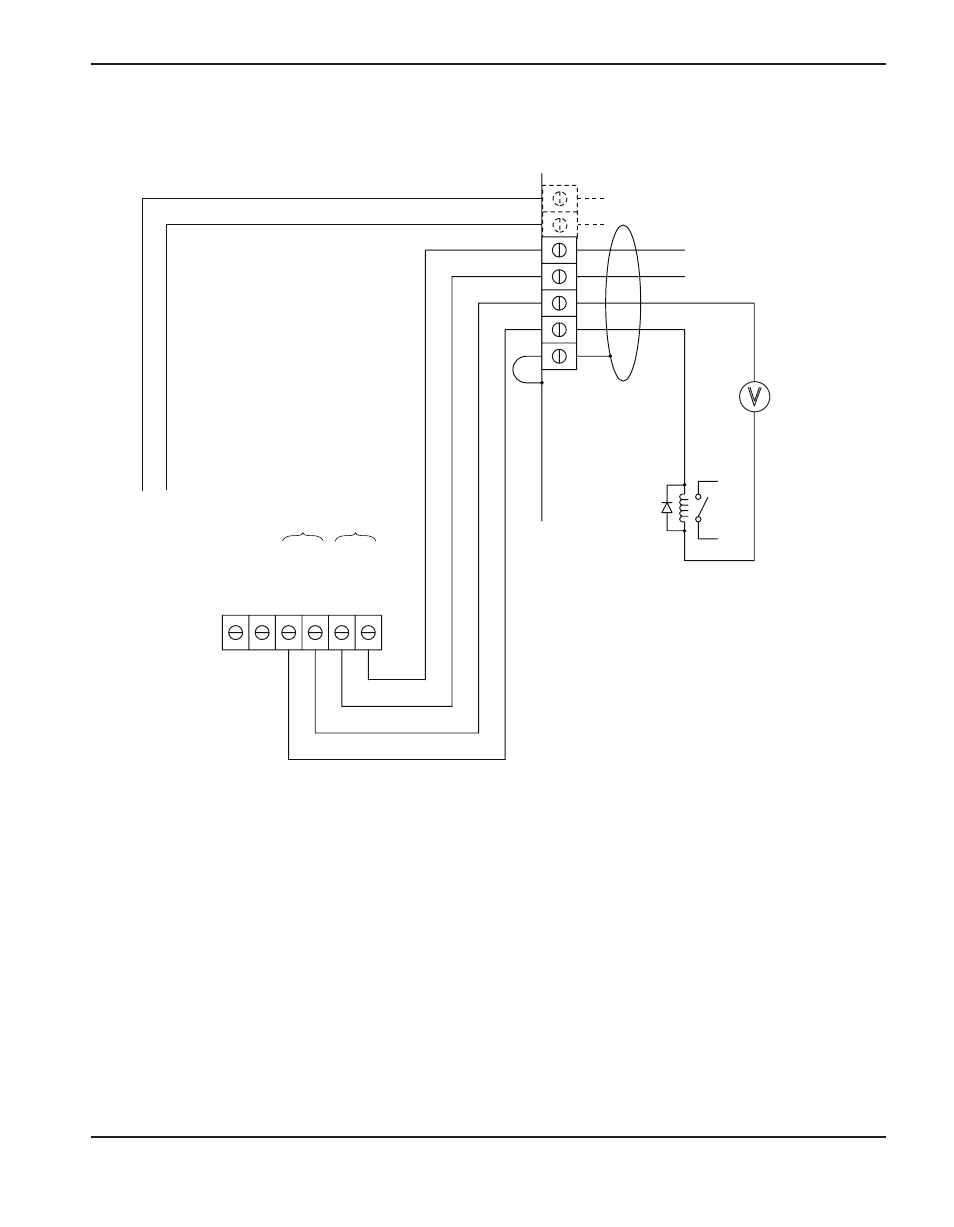

Entraînement d’une bobine de relais avec une source de courant extérieure
+
–
Notes :
1. La bobine de relais 24 V c.c.
>240 ohms doit être fournie
par l’utilisateur final.
2. Source d’alimentation
24 V c.c.
3. Utiliser une diode de
protection 1 A, 100 V sur la
bobine, comme IN4002,
IN4003 ou IN4004.
4. Les contacts 5 et 6 sont
utilisés uniquement sur les
systèmes qui comprennent le
câble PowermaxEDGE avec
diviseur de tension.
J16 J15
Amorçage
Signal
5 V-div –
6 V-div +
4
3
14
12
13
Protection
24 V c.c.
TERRE
24 V
C
.
C
.
NOI
R
JA
U
N
E
ROUG
E
B
LAN
C
J19 XFER AMORÇAGE
