FONCTIONNEMENT

4-2

powermax

1650

Manuel de l’opérateur

Commandes et voyants

DEL ON verte
Quand elle est allumée, elle indique que l’alimentation est appliquée au système et que
l’interrupteur d’alimentation est sur ON (I).

DEL de pression du gaz
Jaune :
Quand elle clignote, indique que la pression mano du gaz est inférieure à 4,5 bars pour
le coupage ou 2,8 bars pour le gougeage.
Verte : Quand elle est allumée, indique qu’il y a une pression de gaz acceptable pour le
fonctionnement de la torche.

DEL de la buse de la torche (jaune)
Quand elle est allumée, cette DEL indique que la buse de protection est desserrée ou pas
installée.
NOTE : On doit corriger cette situation et on doit couper l’alimentation (OFF) puis la rétablir
(ON) à nouveau pour éteindre la DEL.

DEL de température (jaune)
Quand elle est allumée, indique que la température de la source de courant a dépassé sa limite
de fonctionnement.

DEL d’anomalie (rouge)
Quand elle est allumée, indique qu’il y a une anomalie qui empêche le système de fonctionner.
Une DEL jaune doit également être allumée pour indiquer le type d’anomalie.

DEL de la tension secteur (jaune)
Quand elle est allumée, indique que la tension secteur est inférieure à 170 V c.a., supérieure à
680 V c.a. ou qu’une phase manque.

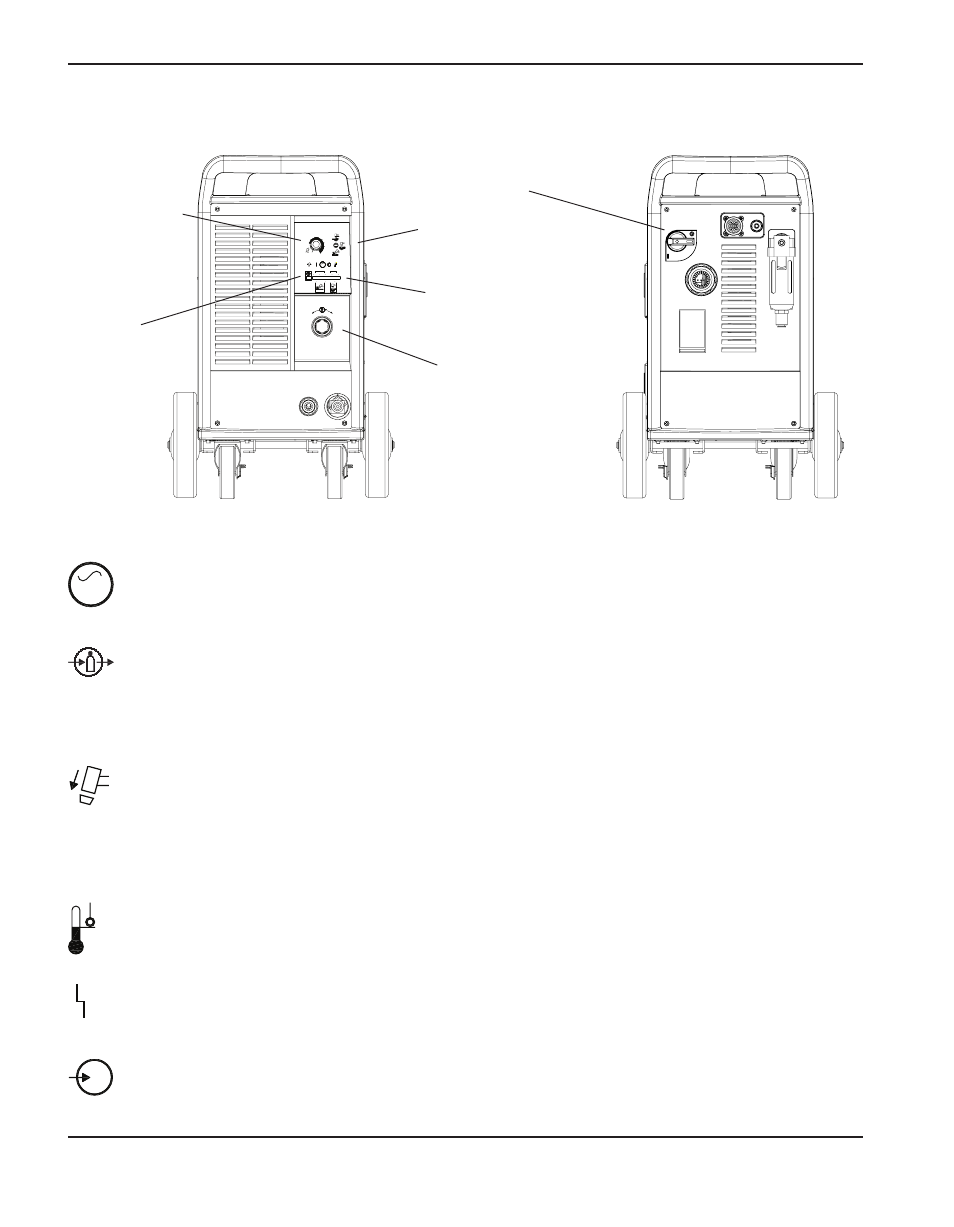

Voyants à DEL

_

+

4.0

5.0

50

60

AC

70

80

V

BAR

6.0

PSI

AMPS

30

40

100

80

60

Réglage du
courant

Sélecteur de mode

Voyants
à DEL

Manomètre

Détendeur
de pression

Interrupteur ON (I) / OFF (0)

AC

V
