PRÉPARATION
3-12
powermax
1650 Manuel de l’opérateur
Connexion de la télécommande ON/OFF
Pour la torche machine (T100), les entrées pour l’amorçage de l’arc sont disponibles par la connexion
d’interface machine à l’arrière de la source de courant. Brancher la télécommande d’Hypertherm (voir
Section 5,
Entretien et pièces pour les numéros de référence des pièces) dans le connecteur sur le
panneau arrière.
Signal : START (amorçage plasma) XFER (met la machine en marche)
Type : Entrée Sortie
Remarques : Normalement ouvert. Tension à vide Normalement ouvert. Fermeture du contact
18 V c.a. aux bornes START. sec lors du transfert de l’arc. Tension de
Nécessite la fermeture du contact 120 V c.a. maximum au relais d’interface
sec pour s’activer. machine ou au dispositif de commutation
(fourni par le client).
Contacts du
3, 4 12, 14
panneau arrière
Fils du câble
– 023206
Vert, noir Rouge, noir

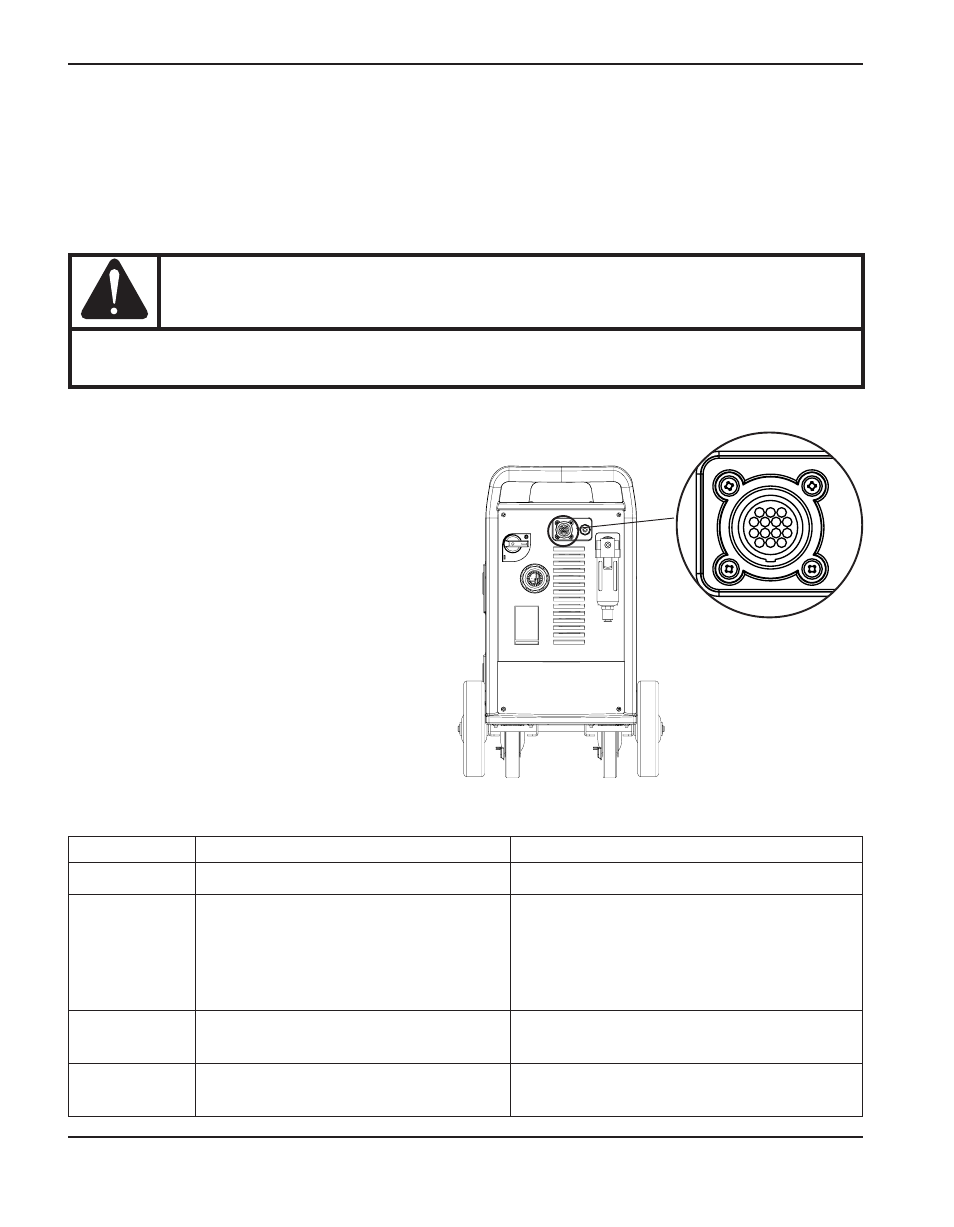

Connexion d’interface machine
Les signaux pour le transfert et l’amorçage
de l’arc sont disponibles grâce à la connexion
d’interface machine (voir figure ci-avant) à
l’arrière de la source de courant. Brancher le
câble d’interface machine (no réf. 023206)
dans le connecteur sur le panneau arrière.
Voir le tableau ci-après pour connecter le câble
d’interface machine à la machine de coupage.
Les sources de courant Powermax1650 vendues
comme faisant partie intégrante de l’ensemble
PowermaxEdge® comprennent un câble
d’interface machine avec un diviseur de tension.
Voir le tableau ci-après quand on connecte le
câble d’interface machine à la machine de coupage.
AVERTISSEMENT
La télécommande MARCHE-ARRÊT ne fonctionne pas si une torche manuelle est
montée.
