PRÉPARATION
powermax
1650 Manuel de l’opérateur 3-7
_ +
4.0 5.0
50 60
AC
70 80
V
BAR 6.0
PSI
AMPS
30 40
100
80
60
Installation du cordon d’alimentation triphasé et fiche
Les sources de courant Powermax1650 sont expédiées avec cordon d’alimentation à 4 fils 6 AWG
UL/CSA sur les appareils CSA. Un cordon d’alimentation 10 mm2 à 4 fils HAR est fourni avec les
appareils CE. Pour faire fonctionner le Powermax1650, utiliser une fiche qui répond aux codes
d’électricité nationaux ou locaux. La fiche doit être connectée au cordon d’alimentation par un
électricien agréé.
L1
#10
Terre (PE)
L2
152 mm
241 mm
Acheminer le cordon
d’alimentation dans le
serre-câble et serrer.
Interrupteur d’alimentation
Terre
L1
L3
Serre-câble
Pièces intérieures de
serre-câble (2)

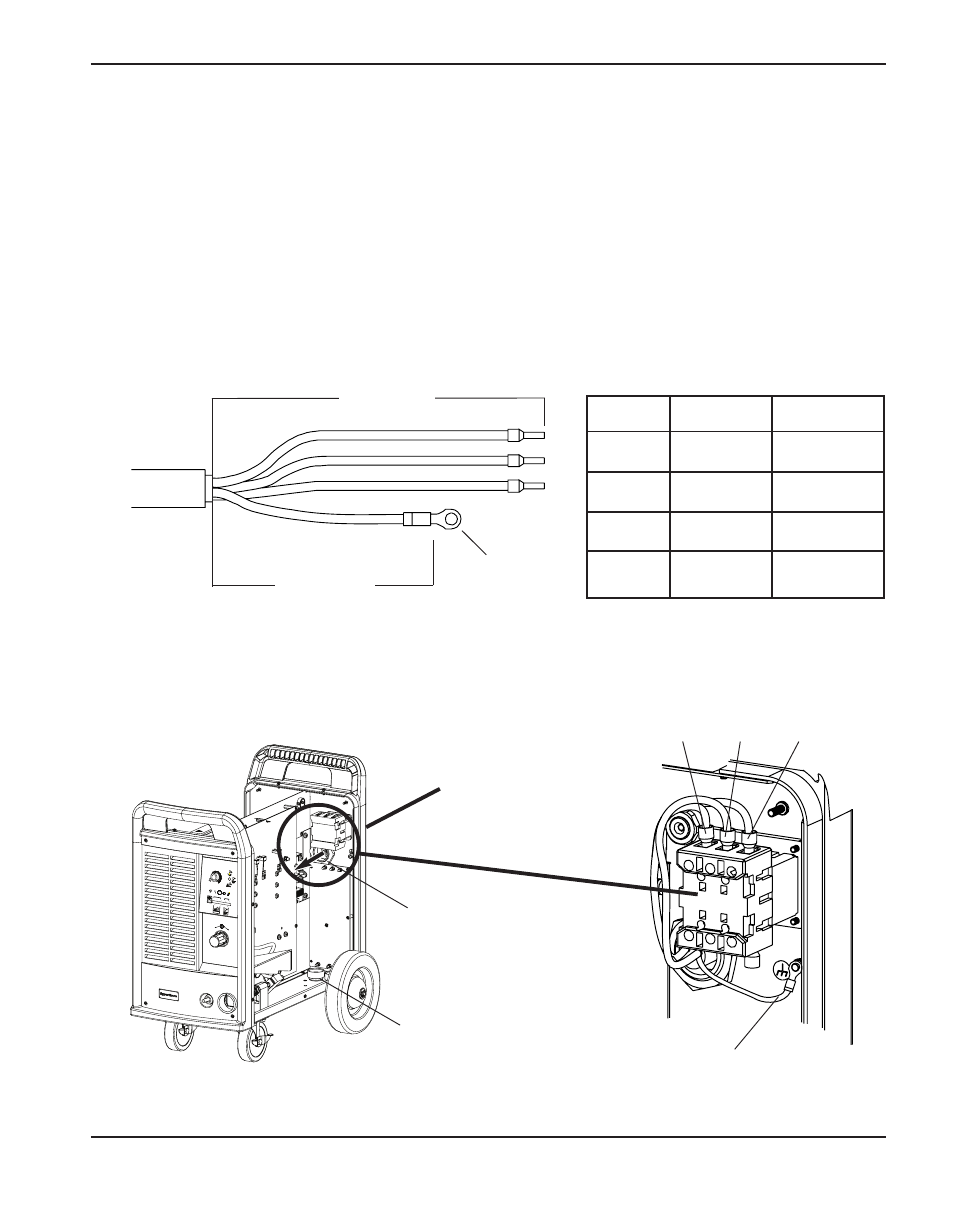

1. Dénuder et préparer les fils du cordon d’alimentation comme on l’indique ci-après :
Installation du cordon d’alimentation
2. Connecter le cordon d’alimentation à l’interrupteur d’alimentation.
Note : Sur les sources de courant CE, L1, L2 et L3 passent dans 2 ferrites avant d’être
fixées à l’interrupteur.
L3 L2
CSA CE
L1 Noir Noir (U)
L2 Blanc Bleu (V)
L3 Rouge Brun (W)
Terre (PE) Vert Vert/Jaune
