Siège le bac s'étendant entre les tampons de mousse
dans le bac de coulée en plaçant une extrémité de
la barre contre le tampon de mousse, le comprimant
légèrement, puis s'asseyant l'autre extrémité de la
barre contre le tampon de mousse opposée. (Voir
flèches A et B dans la figure 2.) Le plateau en cours
d'exécution devraient fixer à plat contre le fond du
bac de coulée.
3
Placez l'ensemble bac de coulée sur une surface de
nivellement et de niveau, en utilisant le niveau à
bulle sur le plateau en cours d'exécution comme un
guide. Vérifier que l'assemblage laisse peigne ~
~1 mm
d'espace entre le fond peigne et le plateau en cours
d'exécution. Retirez le niveau et l'assemblage peigne.
Préparer les rayons
1
Alignez les deux fentes dans le peigne avec les vis
de serrage desserrées de l'arrière peigne. Serrer les
vis jusqu'à ce que le peigne est simplement pris
en charge.
2
Placer l'ensemble de peignes en un ensemble de
fentes sur le plateau en cours d'exécution assis dans
le bac de coulée. Ajuster le peigne de sorte que le
fond des dents sont de ~
~1 mm du plateau en cours
d'exécution. Serrer les vis pour fixer le peigne.
Pour exécuter deux fois plus nombreux échantillons
sur les 15 et 20 plateaux cm, préparer deux montages
à peigne et placer l'un près de l'extrémité de cathode,
indiqué par le point noir, et un au centre.

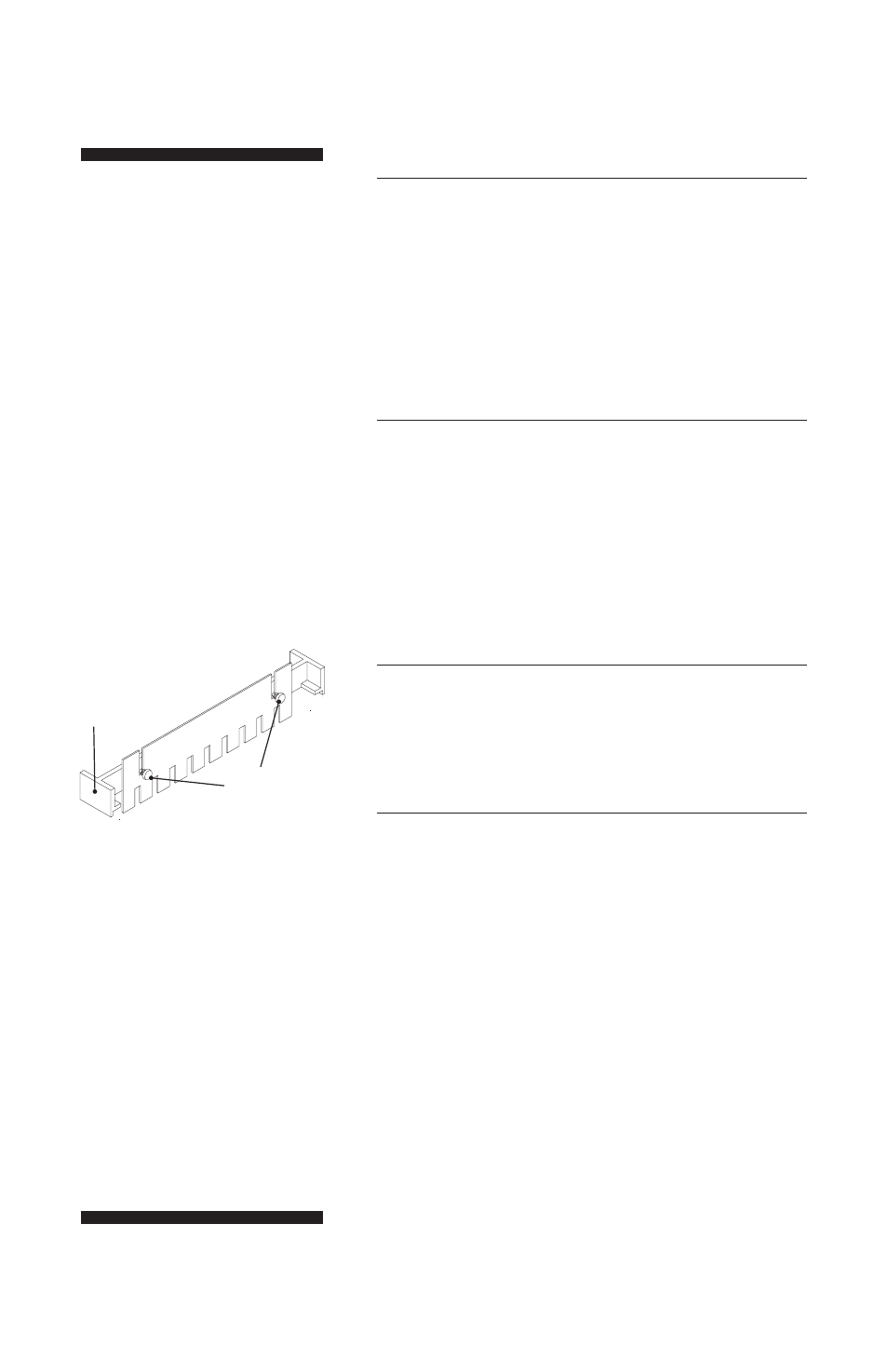

Fig 3. Assemblé peigne.
retour peigne
vis
