D’assemblage final
Chambre tampon supérieure
1
Rincer les deux chambres tampons avec de l’eau et
de l’eau distillée avant chaque utilisation.
Remarque: Avant d’utiliser la première fois, démonter
l’appareil et laver avec une solution diluée d’un
détergent de laboratoire et bien rincer d’abord avec de
l’eau, puis avec de l’eau distillée.
Nettoyer l’écart tout gel adhérant à l’extérieur des
sandwichs gel.
2
Si vous utilisez un seul gel: Bloquer la deuxième fente
supérieure chambre tampon en installant le barrage
tampon acrylique fourni avec l’appareil. Monter pinces
sur le barrage, en prenant soin d’aligner les extrémités
et les bords de serrage de barrage. Installez le
“dummy” gel, vis vers l’extérieur, dans le second
berceau dans la coulée de gel double.
3
Fixez le sandwich de gel à la chambre tampon supérieur
Tournez la chambre tampon supérieure à l’envers et
placer un joint fendu en deux cavités porte sandwich.
Tant la fente dans le joint et la fente dans le creux
doit s’aligner. Les deux joints à fente doit être utilisée
même si vous utilisez un seul sandwich de gel.
Rainures le long de chaque fente aider à maintenir le
joint en place. En outre, une petite quantité de Seal
gel peut être appliqué à chaque extrémité du joint
avant d’installer pour aider à tenir le joint contre la
chambre de tampon supérieur.
Relâchez les sandwiches de la roulette en supprimant
toutes les cames bas (si présent). Abaisser la chambre
tampon supérieure sur les sandwichs de gel dans
le stand de coulée. Installez le cames, crête vers
le bas, dans les trous de mémoire tampon de came
de chambre. Fixer le sandwich en place par tourner
simultanément une came dans le sens horaire et
l’autre dans le sens antihoraire sur 180°.
A. Retirer cames à partir des
trous de came inférieurs.
Placez la chambre supérieure
sur les sandwiches et insérez
ensuite les cames dans les
trous supérieurs à cames,
crête (extrémité la plus courte)
pointant vers le bas.
B. La position finale de
came (non représenté) doit
être verticale, de façon que
l’ensemble s’insère dans la
chambre inférieure du tampon.

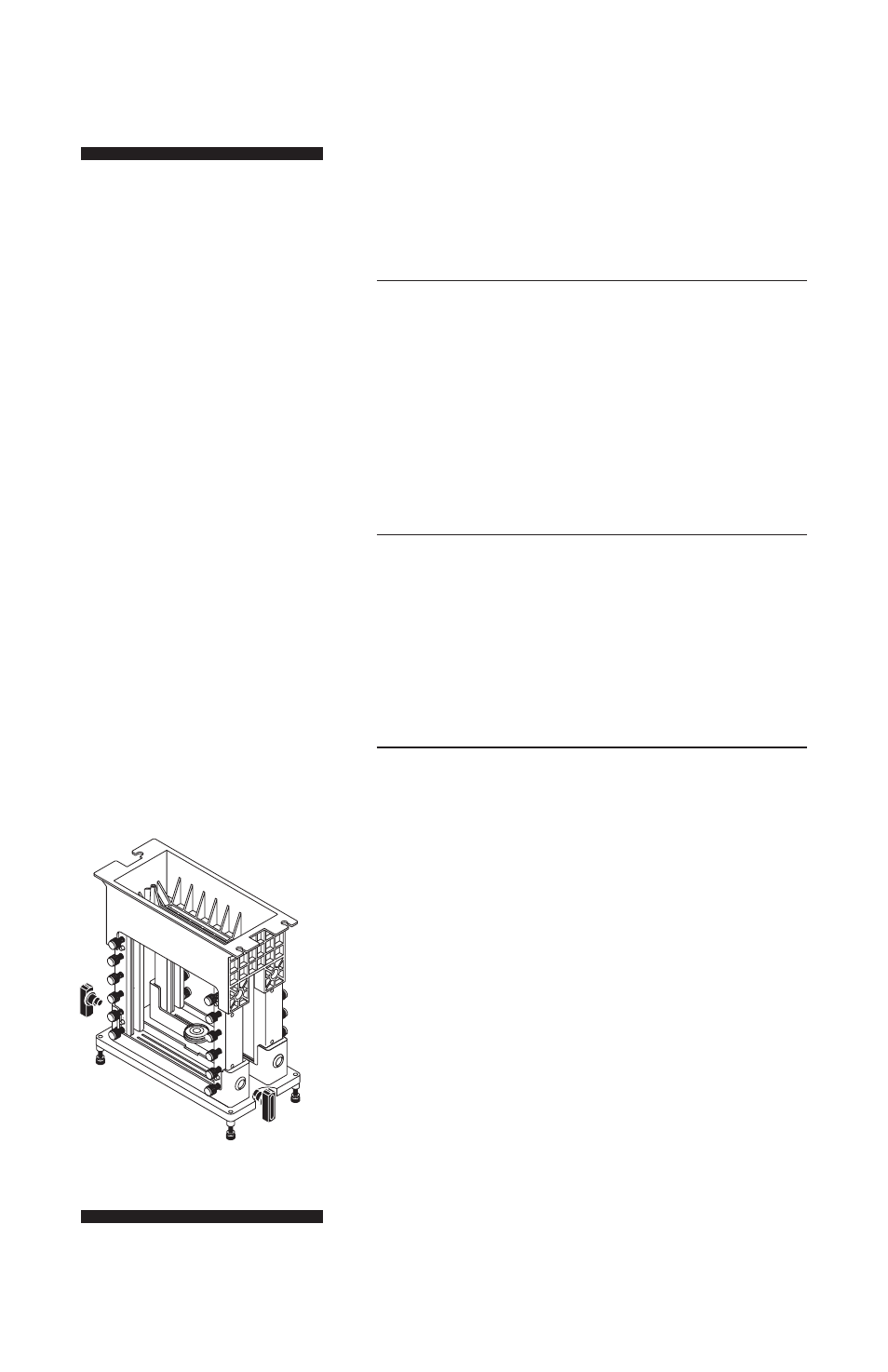

Fig 7. Fixation des sandwichs
de gel à la chambre tampon
supérieur.
Si les fuites d’assemblage,
le prendre à un évier et
partiellement libérer les cames
pour permettre tampon à
s’écouler hors de la chambre
haute. Démonter, vérifier
l’alignement de tous les
composants en sandwich, et
ajuster si nécessaire.
