Recommandations relatives au service
Ne pas mettre l’installation en service à sec. Purger la boîte à garniture avant
la mise en service. Lorsque la machine est en service, un produit propre (plan
11) ou un liquide propre provenant d’une source externe (plan 32) doit toujours
circuler à travers la chambre à garniture ; ceci à l’exception du service en zone B
conformément à la figure 3, pour lequel un arrosage n’est pas nécessaire.

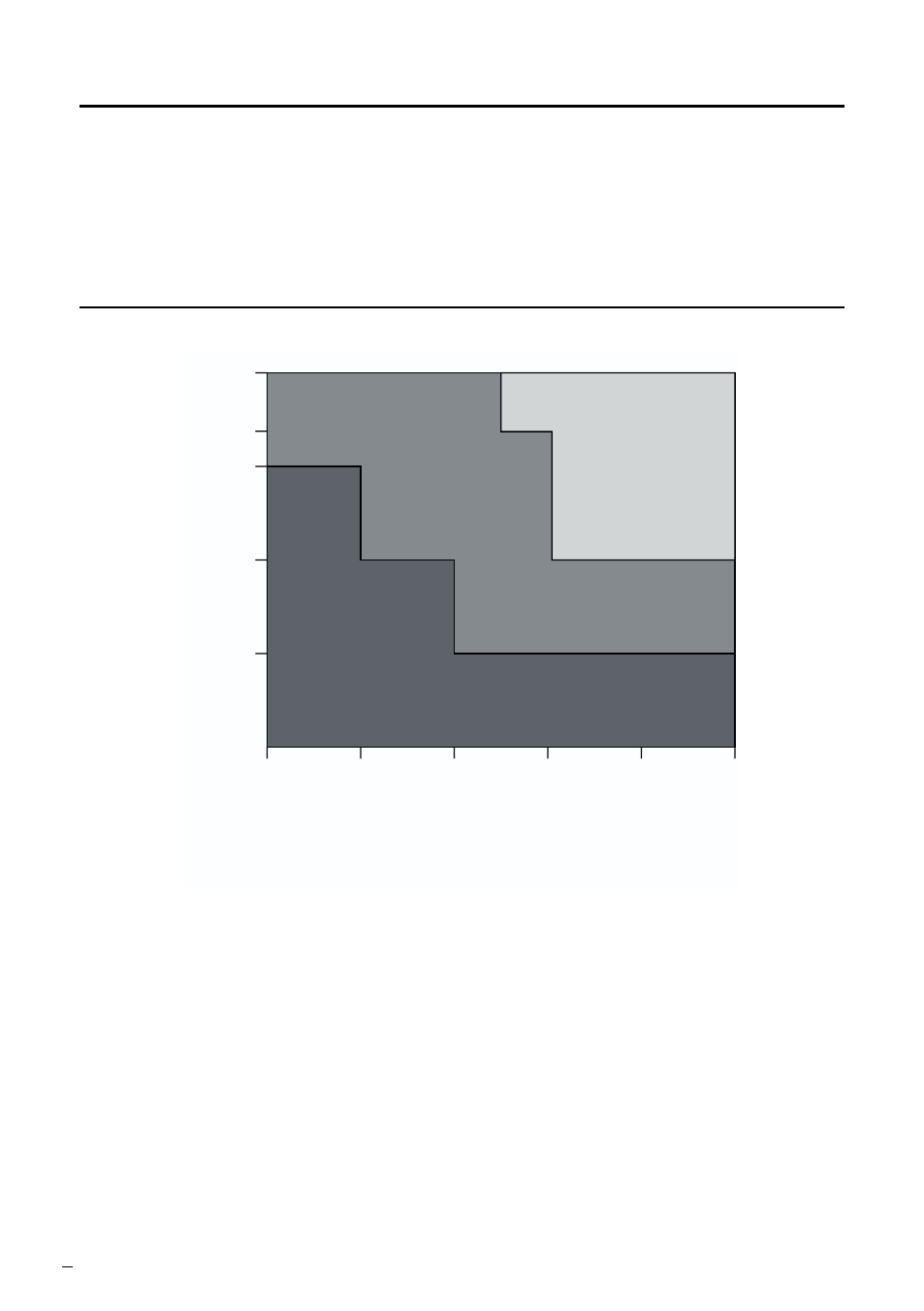

Recommandations relatives au refroidissement pour la PSS III
Figure 3
3600
2700
1800
900
tr/min
Arrosage by-pass, plan 11, ou
arrosage externe, plan 32,
nécessaire pour le refroidisse-
ment correct de la garniture
A décommander, les
limites de vitesses
de la PSS III sont
dépassées
Diamètre de l'arbre
Zone A
Zone C
1.500 à
2.000"
(38,1 à
50,8 mm)
2.125 à
3.000"
(54,0 à
76,2 mm)
3.125 à
4.000"
(79,4 à
101,6 mm)
4.125 à
5.000"
(104,8 à
127,0 mm)
5.125 à
6.000"
(130,2 à
152,4 mm)
3000
Arrosage recommandé pour maintenir la boîte à garniture
Un arrosage n’est pas nécessaire pour le refroidissement de la garniture. Une purge est nécessaire.
Peut être utilisé sans échange de produit (plan 02)
Zone B
Remarques relatives à la figure 3 :
• Les recommandations concernent l’utilisation d’eau ou de liquides ayant des
viscosités comparables.
• Ces recommandations portent sur des produits avec une température
maximale de 71 °C (160°F).
• Utiliser également en cas de disposition verticale pour la purge de la zone
d’étanchement plan 13 également dans la zone de travail B.
Lorsque la garniture devient très chaude, vérifiez qu’elle est correctement montée
(voir étape 7) et que la conduite d’arrosage n’est pas bouchée.
Veuillez vous adresser à votre représentant de vente et de service Flowserve le
plus proche au cas où vous auriez des problèmes particuliers lors du montage.
