incorrect provoque des fuites. En cas
d’alignement incorrect, desserrer les vis à tête
cylindrique de l’entraînement de la garniture
de 1 à 2 tours et répéter les étapes a et b.
d : Nettoyer les faces rotatives à l’alcool.
Attention : Tenez compte des fichiers techniques
de sécurité du matériau pour la manipulation
correcte de l’alcool.
Étape 4a : Serrer les vis de réglage, les dispositifs
de montage adhérant sur la face avant du
boîtier. Tous les diamètres doivent être pour-
vus de vis de réglage. Serrer les quatre vis de
réglage se trouvant sur l’une des moitiés de la
cage. Serrer ensuite les quatre vis de réglage
de l’autre moitié de la cage. Pour les diamè-
tres d’arbre jusqu’à 85,7 mm (3,375 pouces),
toutes les vis de réglage sont à serrer avec 2,8
Nm et pour tous les diamètres plus grands
avec 5,6 Nm.
b : Serrer les vis de réglage encore une fois
dans le même ordre.
c : Assurez-vous encore une fois que la face est
alignée correctement.
Étape 5 : Soulever les dispositifs de montage de
l’entraînement de la garniture à l’aide d’un
tournevis.
Montage du boîtier
Étape 6a : Lubrifier les extrémités divisées de la
face stationnaire, les éléments d’étanchement
du support et les faces des joints secondaires
divisés du boîtier avec le lubrifiant ci-joint.
b : Monter les moitiés du boîtier avec soin
autour du rotor.
c : Serrer à la main les vis à tête cylindrique
du boîtier. Veillez à voir une fente d’env. 0,8
mm (0,03“) entre les deux moitiés.
d : Serrer les vis de fixation du boîtier à la
main et appuyer le boîtier à la surface de
montage de la pompe pendant que vous serrez
4

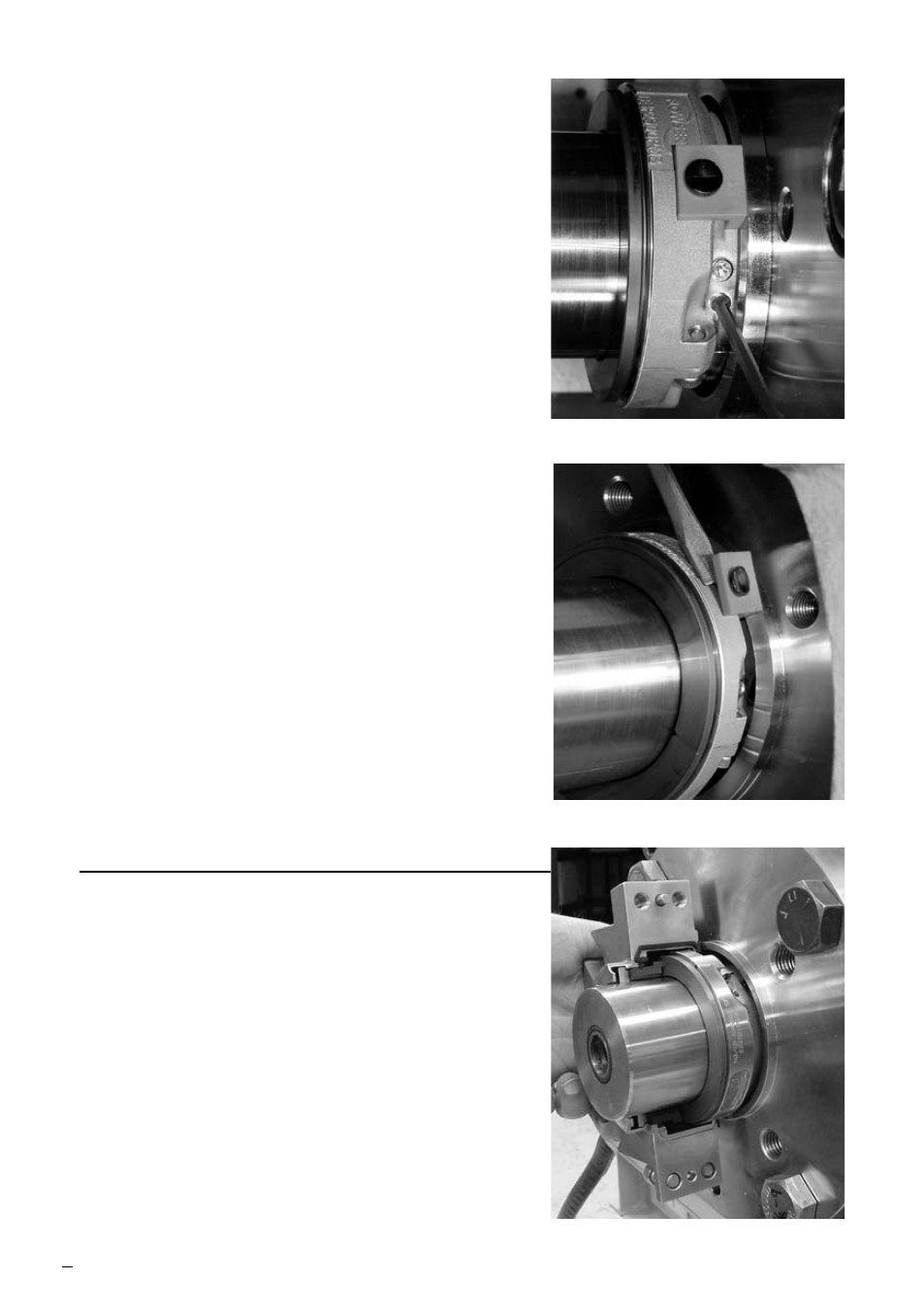

Étape 4
