les vis à tête cylindrique.
e : Serrer les vis à tête cylindrique avec un couple de 16 Nm.
f : Serrer les vis de fixation du boîtier.
Couples de serrage des vis de montage entre le boîtier et la pompe
diamètre couple de serrage
25,4-95,25 mm (1-3.750”) 33 Nm
> 95,25 mm (> 3.750”) 67 Nm

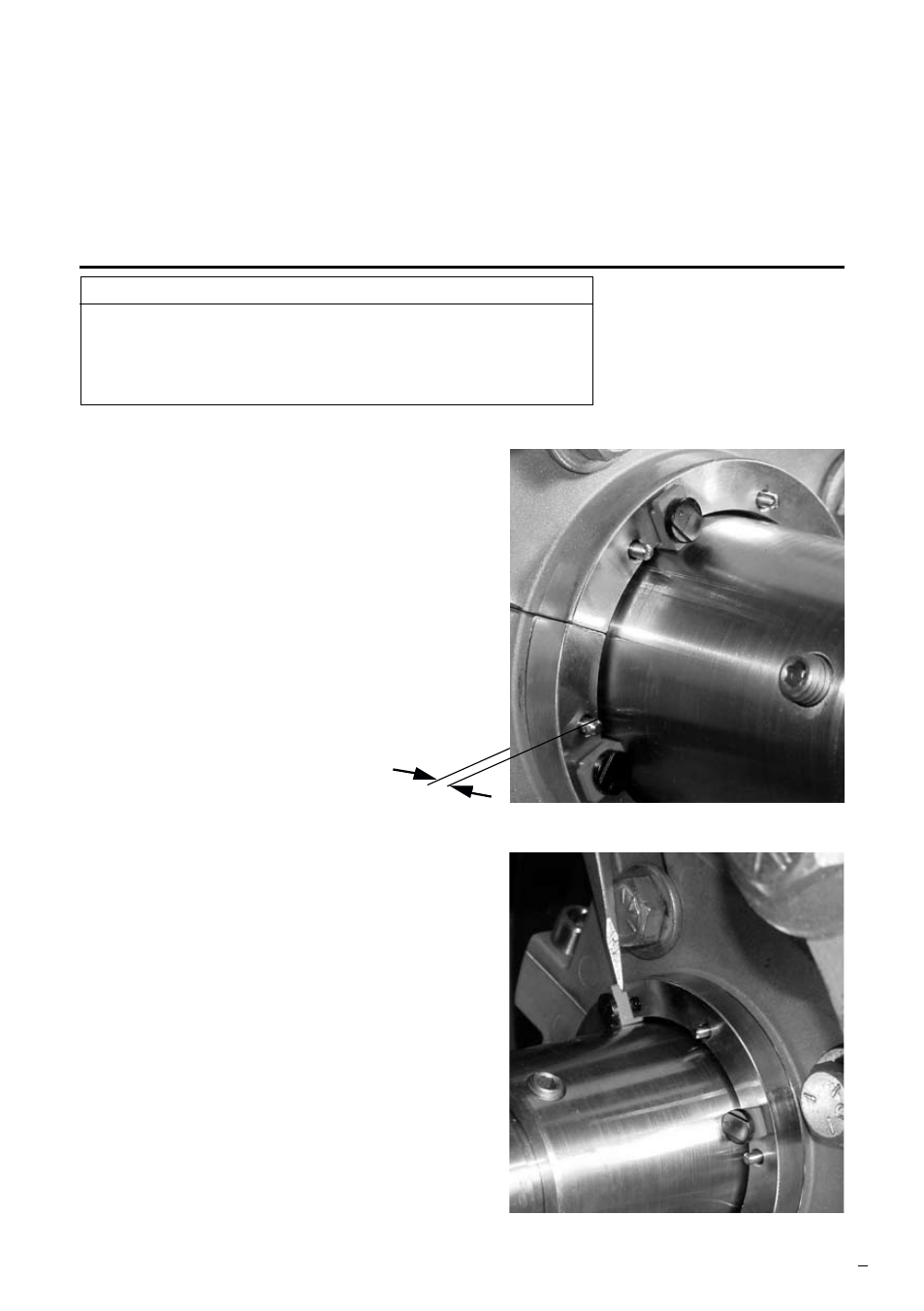

Étape 7 : Observez de combien la broche
de contrôle de montage et d’usure sort
du boîtier. La broche doit sortir de 2,5 à
4,8 mm (0,10“ à 0,19“) du boîtier. Si la
valeur est supérieure ou inférieure à la
valeur prescrite, le boîtier doit être enlevé
pour contrôler s’il a été correctement
monté
Étape 8 : Soulever les cales de centrage à
l’aide d’un tournevis.
Étape 9 : Si nécessaire, raccorder la
conduite d’arrosage au boîtier.
Étape 10 : Pour terminer, tourner l’arbre à la
main pour s’assurer que rien ne coince.
2,5-4,8 mm
5
Étape 8
Étape 7
