Guide du propriétaire du Cybex
23

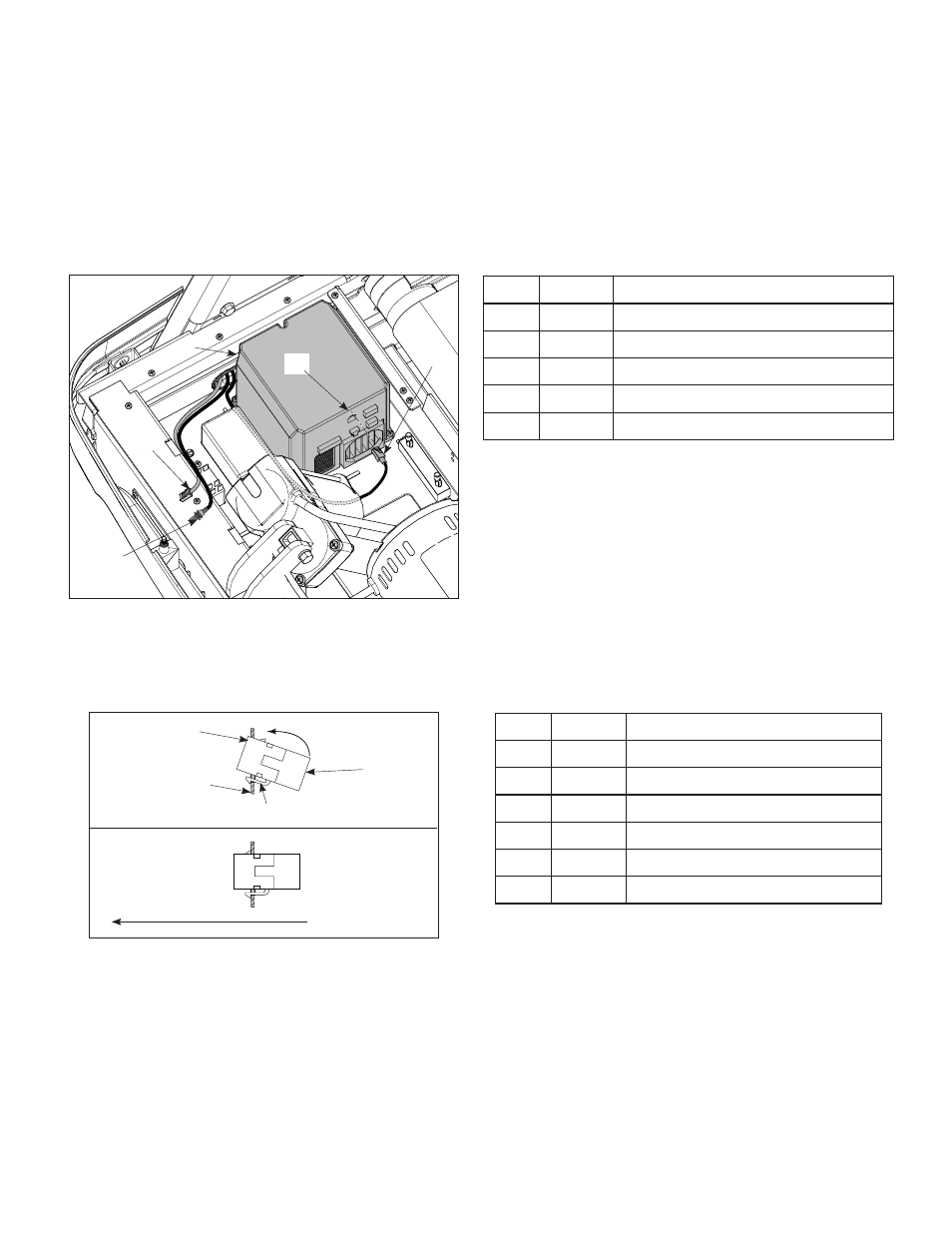

Connectez le câble d'affichage
Le câble d'affichage et le câble CSAFE possèdent les mêmes connecteurs. Le câble d'affichage est
noir et le câble CSAFE est rouge.
1. Faites passer les câbles sous tous les autres câbles et orientez-les vers la semelle du châssis.
2. Branchez le câble d'affichage, situé en dessous de l'assemblage du montant dans le port de
communication du contrôleur.
3
4
5
2
1
Article Description
1 Contrôleur
2 Port de communication
3 Câble d'affichage, noir
4 Câble CSAFE, rouge (en option)
5 Câble coaxial (en option)
Installez les câbles A/V ou CSAFE en option
1. Insérez le coupleur CSAFE dans la plaque de montage en y faisant passer la patte inférieure
et en faisant claquer la patte supérieure.
2
1
4
3
5
6
Article Description
1 Patte supérieure
2 Plaque de montage
3 6 Coupleur CSAFE
4 Patte inférieure
5 Installée
6 Partie avant de l'appareil
