En cas de surtension extrême, le FDS-388 est protégé contre ces
défauts, la suppression de ces suppresseurs vous permet de réparer
rapidement l’appareil. Cependant il est important de les remplacer le
plus tôt possible afin de garantir la protection de l’appareil.
Figure A.1 indique la position de ces suppresseurs ainsi que leurs
caractéristiques.

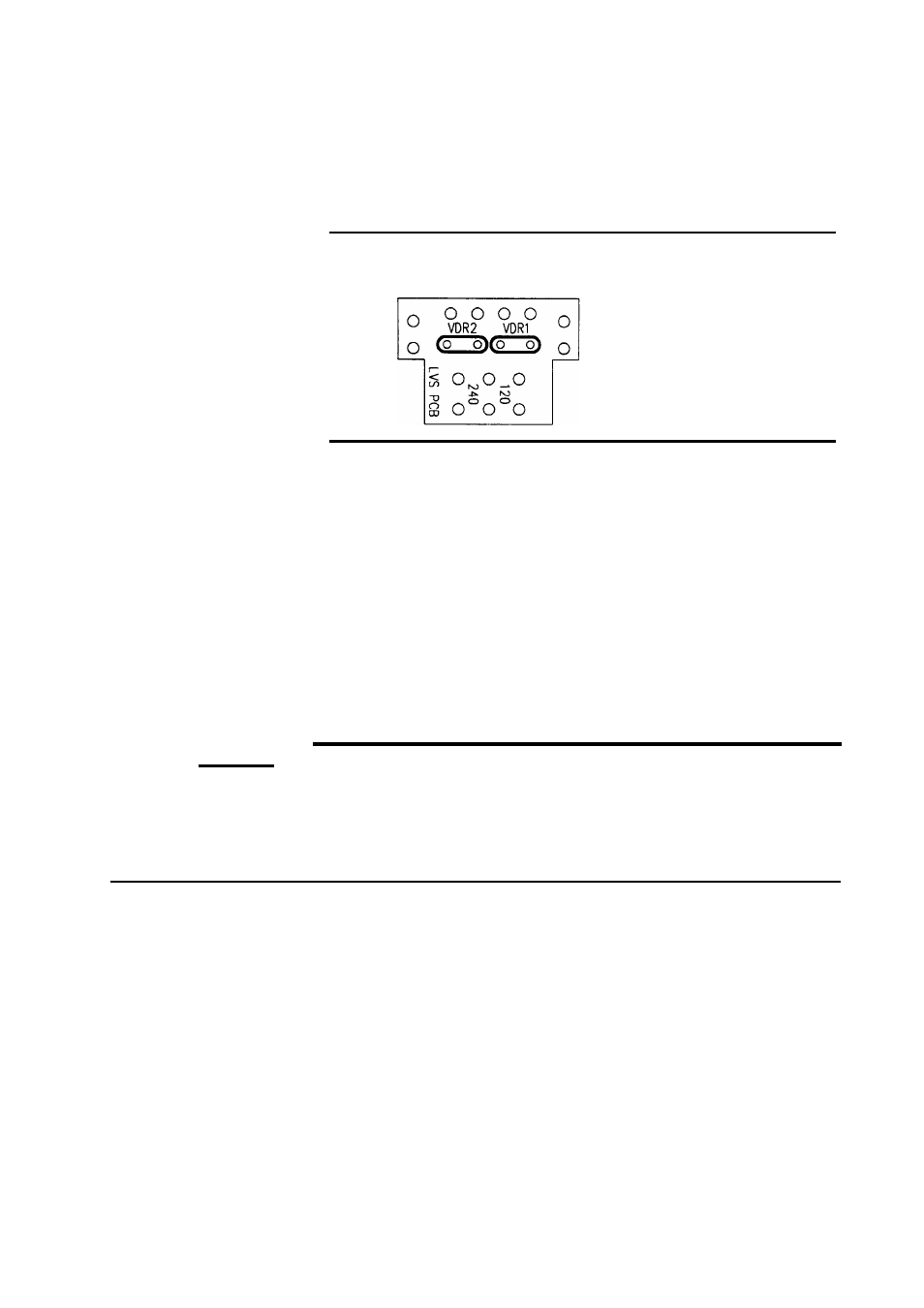

Fig A. I Emplacement
des suppresseurs
Montés sur le circuit imprimé derrière le
sélecteur de tension 120V/240V
VDR1 & VDR2
suppresseurs de transitoires
Type MULLARD
2322-594-61312
Voltage Max. =130V RMS
A.2 Conversion de
tension 100V
Le FDS-388 est équipé d’une Conversion de tension qui lui permet de
travailler avec de faibles tensions d’alimentation, de 90V en mode 120V et
de 180V en mode 240V.
Pour procéder à cette modification procéder comme suit:
1 Déconnecter l’appareil du secteur et enlever le couvercle.
2 Sur le petit circuit imprimé derrière le sélecteur de tension
120/240V, inverser les fils pourpre et marron ainsi que les fils
orange et jaune. Les valeurs de fusibles ne change pas.
Le tableau suivant montre les couleurs de fils par rapport aux
repères sur le circuit imprimé pour une application en tension
normale et en tension faible.
OMNI DRIVE
TM
Conversion de tension 100V
