31
coupure) la bande A ou la fréquence de coupure haute de la bande D. La valeur de la
fréquence de coupure affichée est la moyenne des fréquences de coupure
basses et hautes des deux bandes adjacentes. Si les valeurs de fréquence de
coupure atteignent les limites inférieures ou supérieures de la bande Audio,
elles sont affichées ‘OUT’. A Noter, Chaque valeur de fréquence de coupure
peut être déplacée à travers la bande Audio ; cependant aucune vérification
n'est faite si les valeurs de bandes sont croisées (fréquence de coupure basse
supérieure à la fréquence de coupure haute de la même bande). Le FDS-388 ne
peut connaître les capacités de réponse en fréquence de chaque haut-parleur
dans n’importe quel système. Les fréquences de coupure doivent être modifiée
avec d’extrêmes précautions.
Les hauteurs relatives des quatre bandes ne représentent aucune information
de niveau. Le graphisme de chaque bande est légèrement décalé pour une
meilleure lisibilité quand les fréquences se recouvrent.
Parallèlement les extrémités de chaque bande sont seulement une
approximation de la vraie forme de la coupure.
L'utilisateur doit se référer à l'écran ‘Default’ pour une représentation graphique
précise des bandes (fréquences de coupures et égalisations).

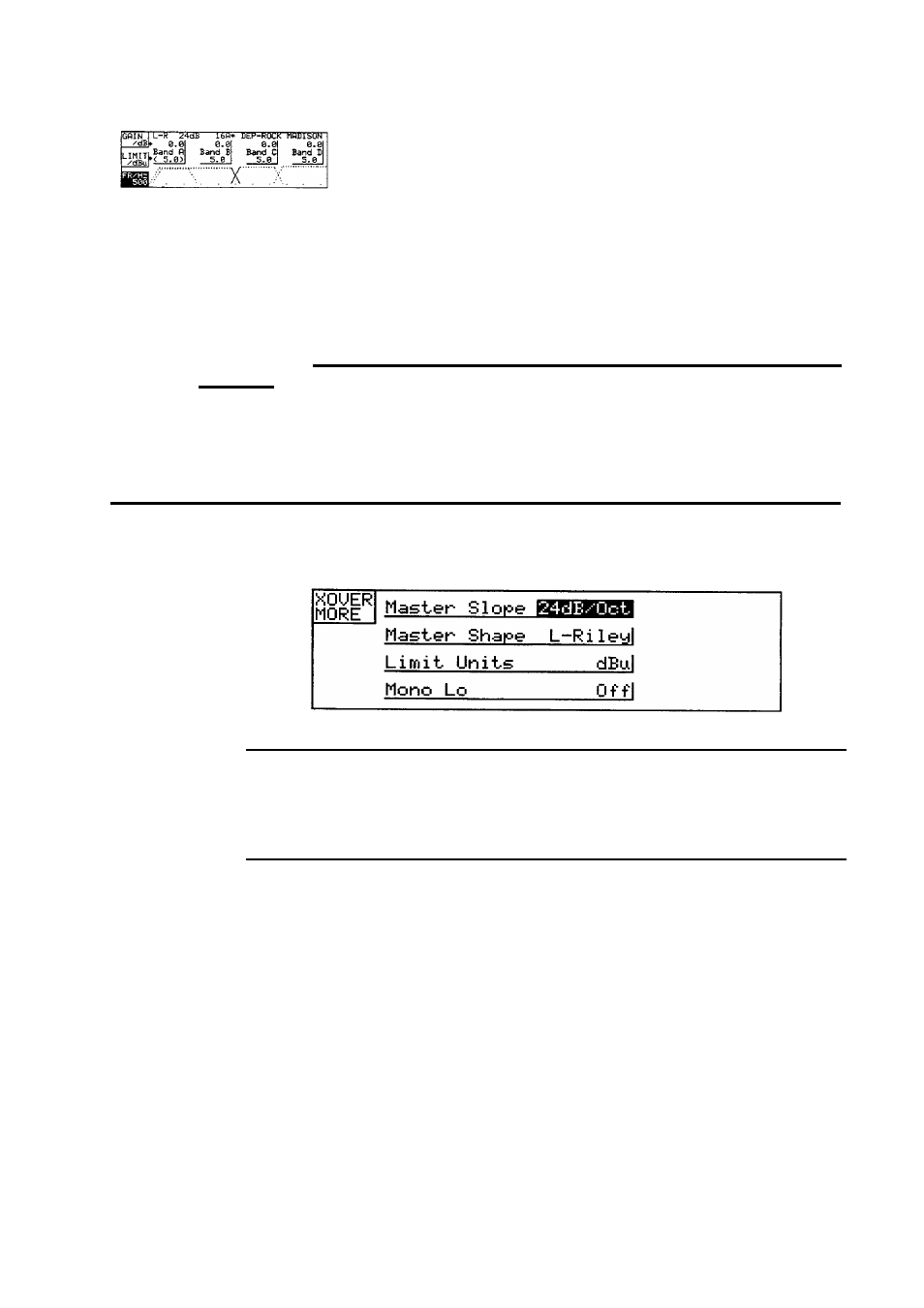

12.0 Ecran ‘Xover Utility’
Références rapides
1 Presser la roue codeuse pour passer d’un utilitaire à un autre.
2 Tourner la roue codeuse pour préciser la valeur souhaitée.
Master Slope 24, 18, 12 dB/Oct.
La modification de cette valeur, vous permet de changer la pente du filtre à la
fréquence de coupure. Si les pentes sont différentes pour une même bande 'Mixed'
apparaîtra sur la ligne ‘Master Slope’.
Voir Section 13.0 Ecran ‘Xover More’
Master Shape Bessel, Butterw, L-Riley
La modification de cette valeur changera la fonction de transfert de la bande
sélectionnée entre Bessel, Butterworth et Linkwitz-Riley. Il faut noter que si Linkwitz-
Riley est spécifié être 12 ou 24 dB par octave, la pente sera en réalité de 18 dB par
octave.
Limit Units dBu, mV
Cet utilitaire change les unités de mesure employées pour les valeurs de limitation
dans l’écran ‘Xover’ entre dBu et mV. La sélection autorise l'utilisateur à choisir plus
aisément les valeurs de limitation en fonction des spécifications des amplificateurs
pilotés.
OMNI DRIVE
TM
Ecran ‘Xover Utility’
