14 9424270772 Rev A
Step 10: Dans cette étape, la sortie Enclenchement (Pickup) de l'élément 50-3 est connectée à la sortie 4
(Output 4). Lorsque la sortie Enclenchement (Pickup) de l'élément 50-3 est définie sur vrai, la
désignation de la sortie 4 s'affiche dans le rapport de défaut et/ou de séquence des
événements. La désignation est saisie à l'étape 12. Cliquez sur l'onglet Page logique 1 (Logic
Page 1) et cliquez ensuite sur l'onglet E/S (I/O) au bas de l'écran. Développez le menu Objets
de sortie (Output Objects), puis le menu Sorties physiques (Physical Outputs). Cliquez et faites
glisser OUT4 vers le diagramme logique. Cliquez sur la sortie Enclenchement (Pickup) de
l'élément 50-3 et faites-la glisser vers l'entrée de OUT4 pour établir une connexion. Reportez-
vous à la Figure 16.

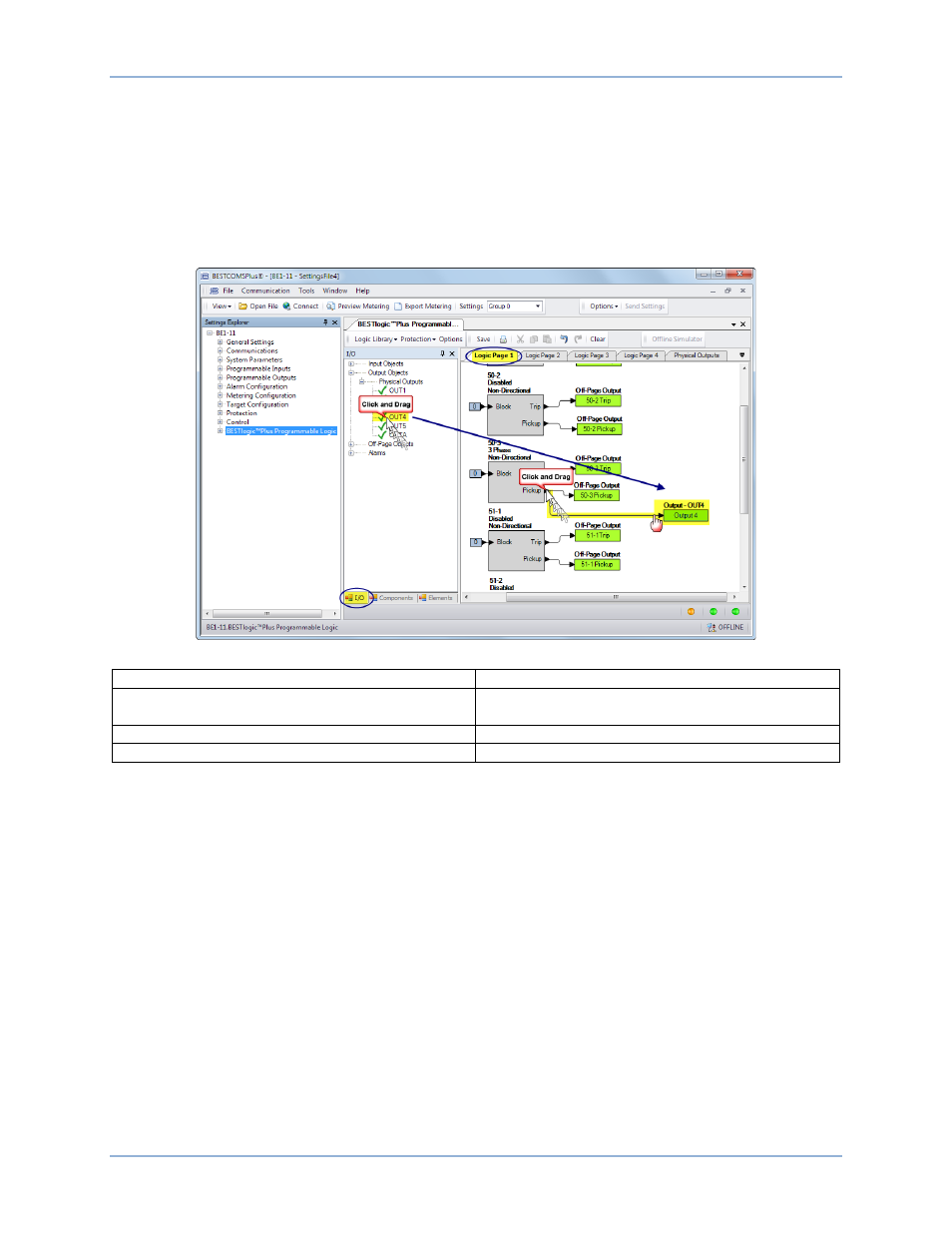

Figure 16. BESTlogicPlus Programmation de OUT4
Click and drag Cliquer et faire glisser
Disabled
Non-Directional Désactivé
Non directionnel
Physical Outputs Sorties physiques
Logic Library – Protection - Options Bibliothèque logique – Protection - Options
Step 11: Dans cette étape, la sortie Enclenchement (Pickup) de l'élément 50-3 est connectée à Alarme
utilisateur 1 (User Alarm 1). Lorsque la sortie Enclenchement (Pickup) de l'élément 50-3 est
définie sur vrai, la désignation de l'alarme utilisateur s'affiche dans l'écran Alarmes (Alarms) du
panneau avant et dans le rapport de défaut et/ou de séquence des événements. La désignation
est saisie à l'étape 13. Cliquez sur l'onglet Page logique 1 (Logic Page 1) et cliquez ensuite sur
l'onglet Éléments (Elements) au bas de l'écran. Localisez l'élément Alarme utilisateur 1 (User
Alarm 1). Cliquez et faites glisser USERALM1 vers le diagramme logique. Cliquez sur la sortie
Enclenchement (Pickup) de l'élément 50-3 et faites-la glisser vers l'entrée de USERALM1 pour
établir une connexion. Reportez-vous à la Figure 17.
Guide de démarrage rapide BE1-11
