12 9424270772 Rev A
Page (Off-Page Output) appelée « Trip Bus » (bus de déclenchement) par l’intermédiaire d’une
passerelle « ET ». Cette sortie Hors Page (Off-Page Output) est reportée sur la Page logique 3
(Logic Page 3) (Figure 15), où elle devient une entrée Hors Page (Off-Page Input). L’entrée Hors
Page (Off-Page Input) « Trip Bus » est connectée à la sortie physique 1 (Output 1) du BE1-11.
Ainsi, les contacts OUT1 fonctionnent lorsque l'élément 50-3 est déclenché.

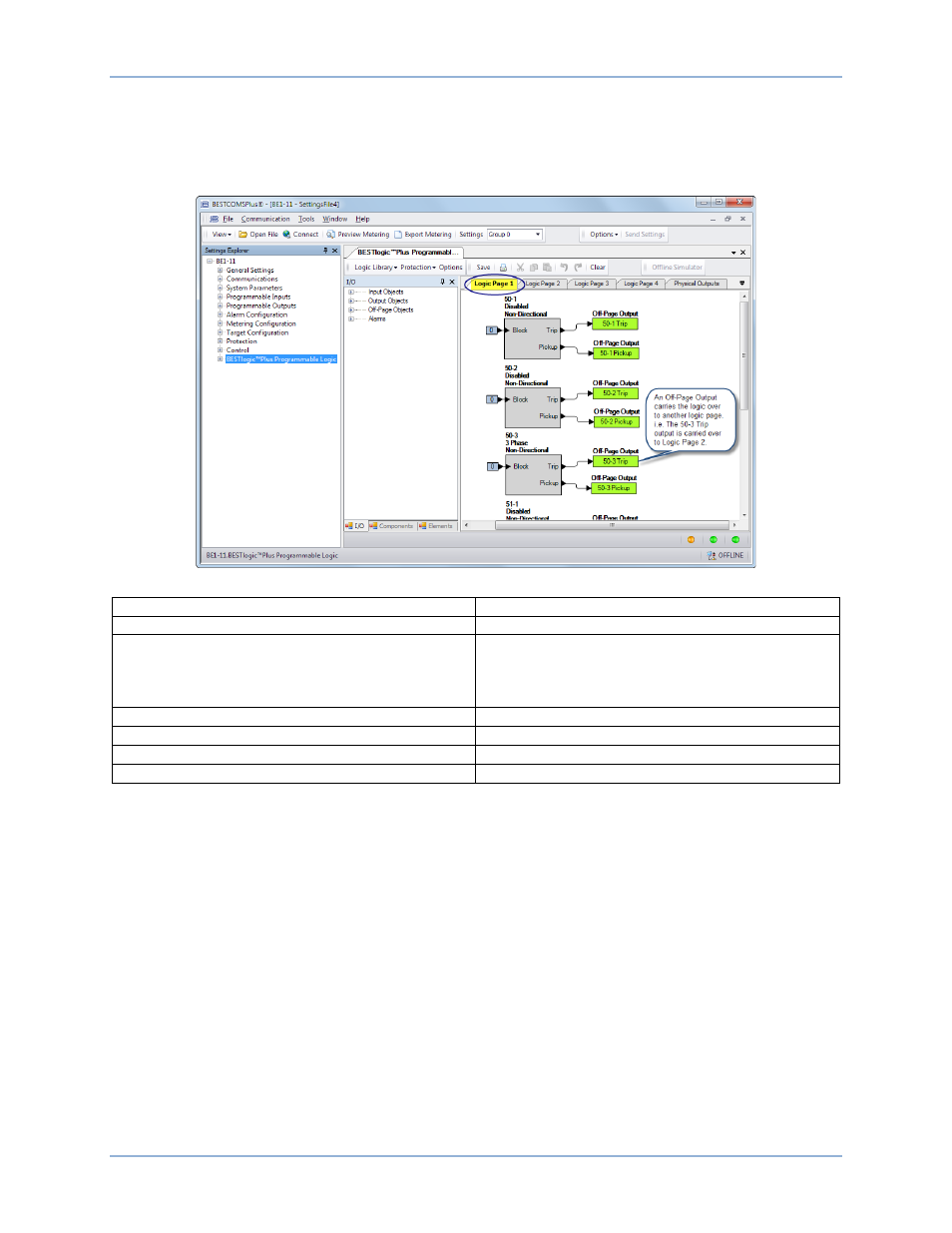

Figure 13. Page logique 1 BESTlogicPlus
BESTlogic Plus Programmable Logic Logique programmable BESTlogic Plus
Logic Page 1 Page logique 1
An Off-Page Output carries the logic over to
another logic page, i.e. The 50-3 Trip output is
carried over to Logic Page 2. Une Sortie hors page transfère la logique à une
autre page logique. Par exemple, la sortie
Déclenchement 50-3 est transférée à la Page
logique 2.
Input objects Objets d'entrée
Output objects Objets de sortie
Off-Page objects Objets hors page
Alarms Alarmes
Guide de démarrage rapide BE1-11
