9424270772 Rev A 7
La logique programmable BESTlogic
™Plus est utilisée pour programmer la logique du BE1-11 pour les
éléments de protection, les entrées, les sorties, les alarmes, etc. Cela est réalisé à l'aide de la méthode
du « glisser-déplacer » (drag-and-drop). Il suffit à l'utilisateur de sélectionner, puis de faire glisser les
éléments, les composants, les entrées et les sorties sur la grille du programme et de réaliser les
connexions souhaitées entre ces différents objets pour créer le schéma logique dont il a besoin.
BESTCOMSPlus permet également de télécharger des fichiers COMTRADE standards pour l'analyse
des données oscillographiques stockées. L'analyse détaillée des fichiers oscillographiques peut être
réalisée à l'aide du logiciel BESTwave.

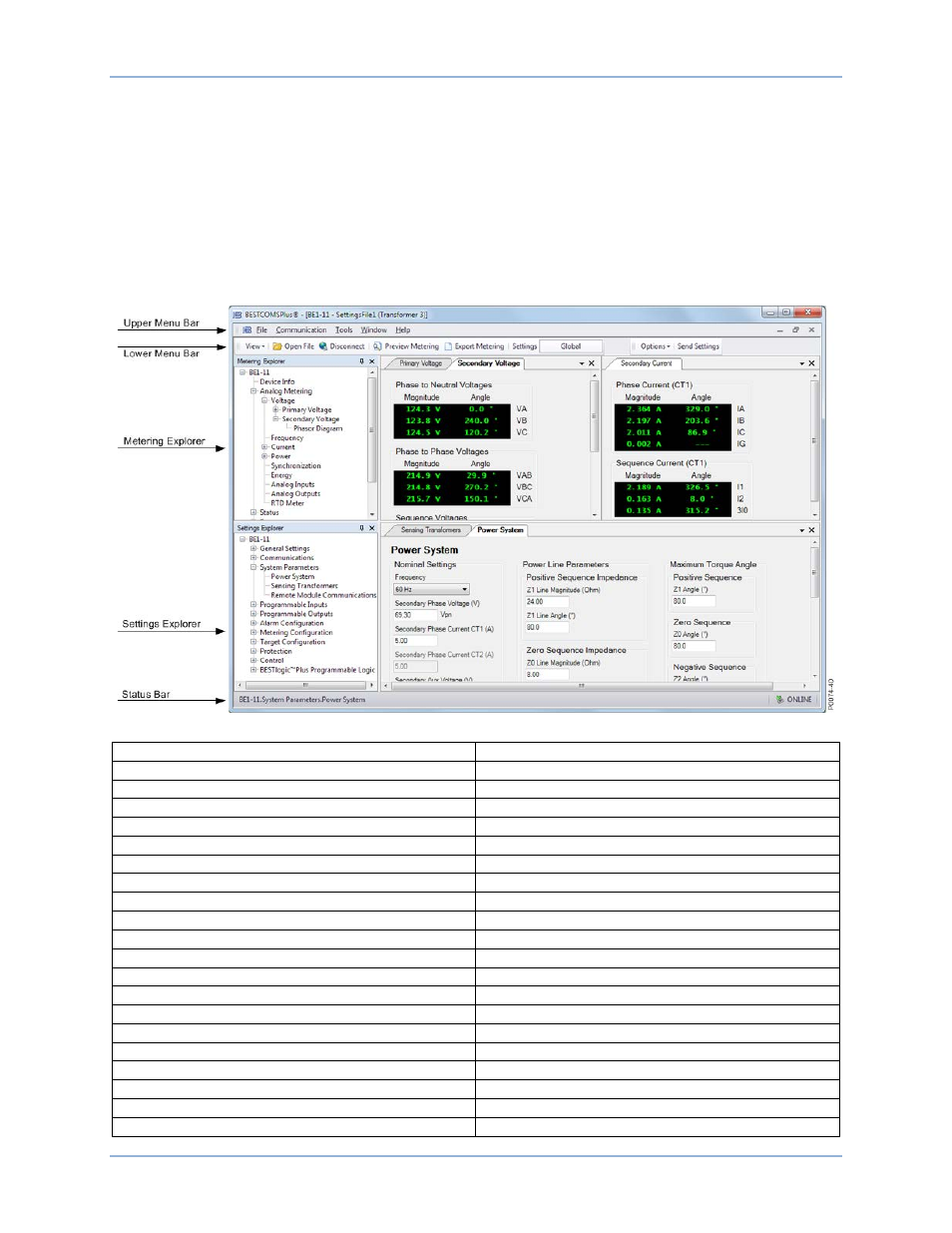

La Figure 8 illustre les composants de l'interface utilisateur standard du module d'extension BE1-11 avec
le logiciel BESTCOMSPlus.
Figure 8. Composants d'interface utilisateur standard BESTCOMSPlus
Upper Menu Bar Barre de menu supérieure
Lower Menu Bar Barre de menu inférieure
Metering Explorer Explorateur des mesures
Settings Explorer Explorateur des paramètres
Status Bar Barre d'état
Secondary Voltage Tension secondaire
Phase to Neutral Voltages Tensions phase-neutre
Magnitude Amplitude
Angle Angle
Phase to Phase Voltages Tensions phase à phase
Power System Système d'alimentation
Nominal Settings Paramètres nominaux
Frequency Fréquence
Secondary Phase Voltage (V) Tension de phase secondaire (V)
Secondary Phase Current CT1 (A) Courant de phase secondaire TC1 (A)
Power Line Parameters Paramètres de ligne électrique
Positive Sequence Impedance Impédance de séquence positive
Z1 line Magnitude (Ohm) Amplitude de ligne Z1 (Ohm)
Z1 Line Angle (*) Angle de ligne Z1 (*)
Zero sequence impedance Impédance homopolaire
Maximum Torque Angle Angle de couple maximum
BE1-11 Guide de démarrage rapide
