10 9424270772 Rev A
3,6 ampères. L'élément 50-3 est défini avec un seuil de 5,62 ampères et un délai de 30 secondes. De
plus, la sortie Enclenchement (Pickup) de l’élément est câblée par la logique sur la sortie 4 et sur une
alarme utilisateur.
Step 1: Démarrez BESTCOMSPlus et sélectionnez Nouvelle connexion (New Connection), puis BE1-11
dans le menu déroulant Communication pour vous connecter au BE1-11. Reportez-vous à la
Figure 6.
Step 2: L'écran Connexion BE1-11 s'affiche. Reportez-vous à la Figure 7. Sélectionnez Connexion USB
et cliquez sur Connecter.
Step 3: Sélectionnez Télécharger les paramètres et la logique du dispositif (Download Settings and
Logic from Device) dans le menu déroulant Communication. Ce procédé copie tous les
paramètres et la logique du BE1-11 vers BESTCOMSPlus.
Step 4: Cliquez sur le bouton déroulant Affichage (View) et désélectionnez les options Afficher Panneau
des mesures (Show Metering Panel) et Afficher Panneau d'information des paramètres (Show
Setting Information). Reportez-vous à la Figure 9. Cela permet d'agrandir l'espace de travail.
Step 5: Dans l'Explorateur des paramètres (Settings Explorer), cliquez sur le « + » à côté de BE1-11.
Cela permet de développer les sous-menus dans l'arborescence. Maintenant développez le
menu Paramètres système (System Parameters) et sélectionnez l'écran Système d'alimentation
(Power System). Reportez-vous à la Figure 11.
Step 6: Sous Paramètres nominaux (Nominal Settings), entrez les paramètres pour la Tension de phase
(secondaire) (Phase Voltage) (69,3 V) et le Courant de phase (secondaire) (Phase Current)
(3,6 A).
Step 7: Dans l'Explorateur des paramètres (Settings Explorer), développez le menu Protection, puis
Courant (Current) et sélectionnez l’écran Surintensité instantanée (Instantaneous Overcurrent)
(50-3). Reportez-vous à la Figure 12.
Step 8: Sélectionnez le Mode (Triphasé) et entrez les paramètres pour l'enclenchement (Pickup)(5,62 A)
et la temporisation (Time Delay) (30,000 ms).

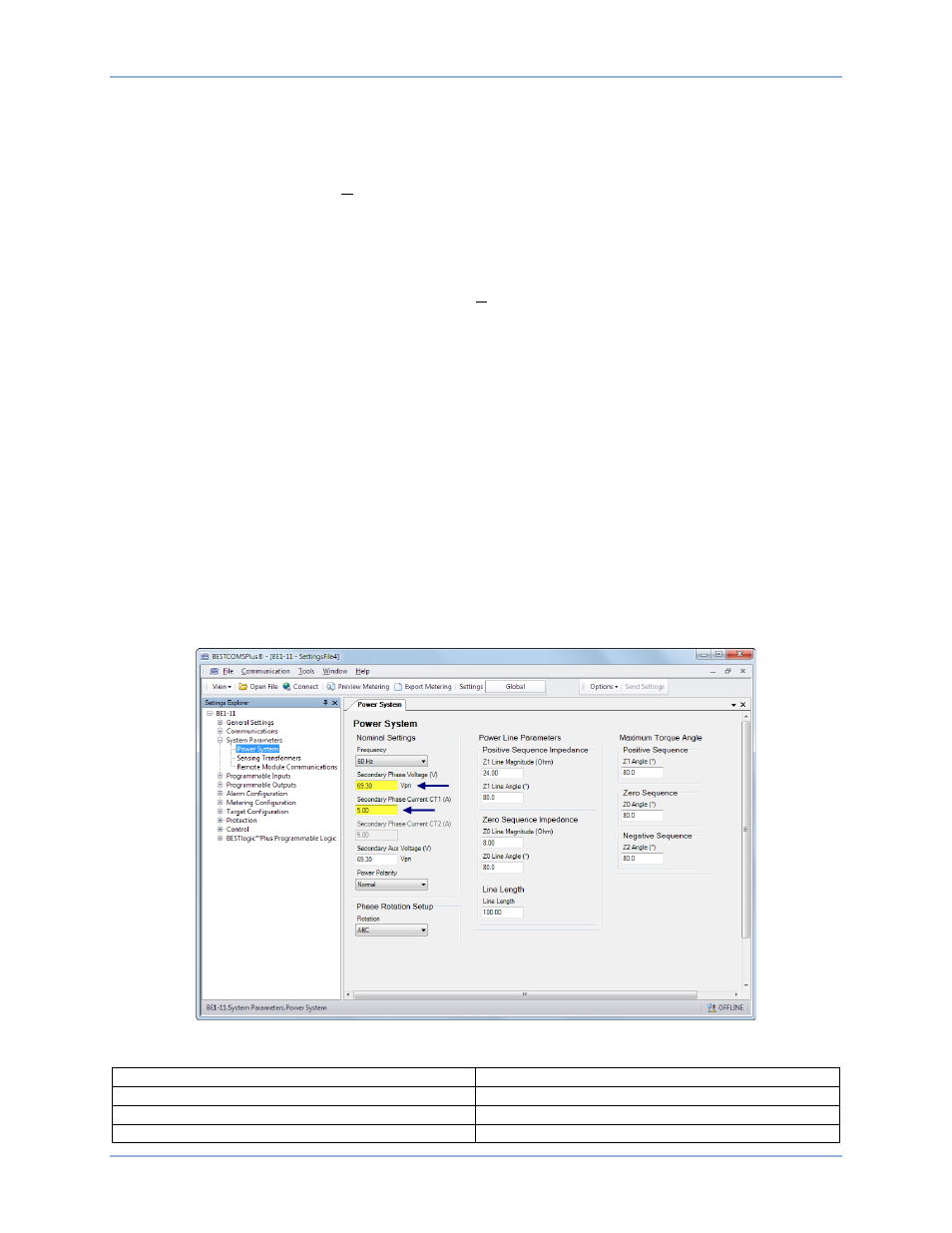

Figure 11. Écran Système d'alimentation
Power System Système d'alimentation
Nominal Settings Paramètres nominaux
Power Line Parameters Paramètres de ligne électrique
Positive Sequence Impedance Impédance de séquence positive
Guide de démarrage rapide BE1-11
