9424270772 Rev A 11
Maximum Torque Angle Angle de couple maximum
Positive Sequence Séquence positive
Secondary Phase Voltage (V) Tension de phase secondaire (V)
Secondary Phase Current CT1 (A) Courant de phase secondaire TC1 (A)
Secondary Aux Voltage (V) Tension auxiliaire secondaire (V)
Power Polarity Polarité de puissance
Normal Normal
Phase Rotation Setup Configuration de la rotation de phase
Zero sequence impedance Impédance homopolaire
Line Length Longueur de ligne
Z1 Angle Angle Z1
Zero sequence Homopolaire
Negative Sequence Séquence négative
Settings explorer Explorateur des paramètres

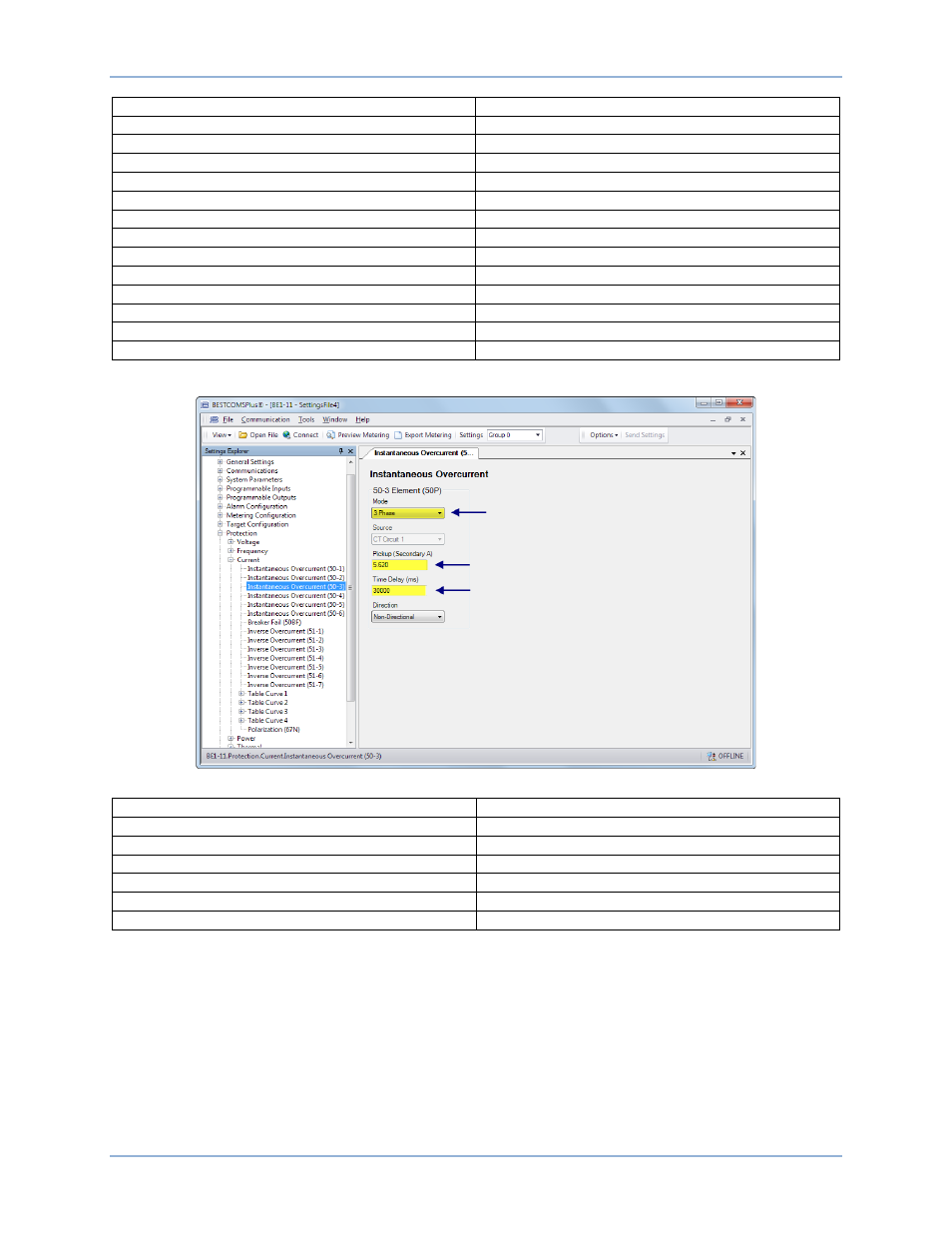

Figure 12. Écran Surintensité instantanée (Instantaneous Overcurrent) (50-3)
Settings explorer Explorateur des paramètres
Instantaneous Overcurrent Surintensité instantanée
50-3 Element (50P) Élément 50-3 (50P)
Pickup (Secondary All) Enclenchement (tout secondaire)
Time Delay (ms) Temporisation (ms)
Direction Sens
Non-Directional Non directionnel
Step 9: Dans l'Explorateur des paramètres (Settings Explorer), cliquez sur Logique programmable
BESTlogicPlus pour ouvrir le diagramme logique. Cliquez sur l'onglet Page logique 1 (Logic
Page 1). Reportez-vous à la Figure 13. Vérifier l'élément 50-3. La logique 0 connectée à l'entrée
Blocage (Block) indique que l'élément 50-3 n'est jamais bloqué.
Les entrées/sorties Hors Page (Off-Page Inputs/Outputs) sont utilisées pour établir des liens
entre les pages logiques et pour éviter d’encombrer les diagrammes logiques. La sortie
Déclenchement (Trip) est raccordée à une sortie Hors Page (Off-Page Output) appelée
Déclenchement 50-3 (50-3 Trip). Cette sortie Hors Page « 50-3 Trip » est reportée sur la Page
logique 2 (Logic Page 2) (Figure 14), où elle devient une entrée Hors Page (Off-Page Input).
Cette entrée Hors Page « 50-3 Trip » et beaucoup d'autres sont connectées à la sortie Hors
