Positive Sequence Séquence positive
Zero Sequence Homopolaire
Negative Sequence Séquence négative
Cliquez sur le bouton déroulant Affichage (View) pour basculer entre Explorateur des paramètres
(Settings Explorer) et Explorateur des mesures (Metering Explorer) ou passer en mode fractionné. Le
Panneau d'informations de paramètres (Settings Info Panel) affiche les plages de paramètres. Un espace
de travail peut être ouvert, enregistré ou défini comme espace par défaut. Reportez-vous à la Figure 9.

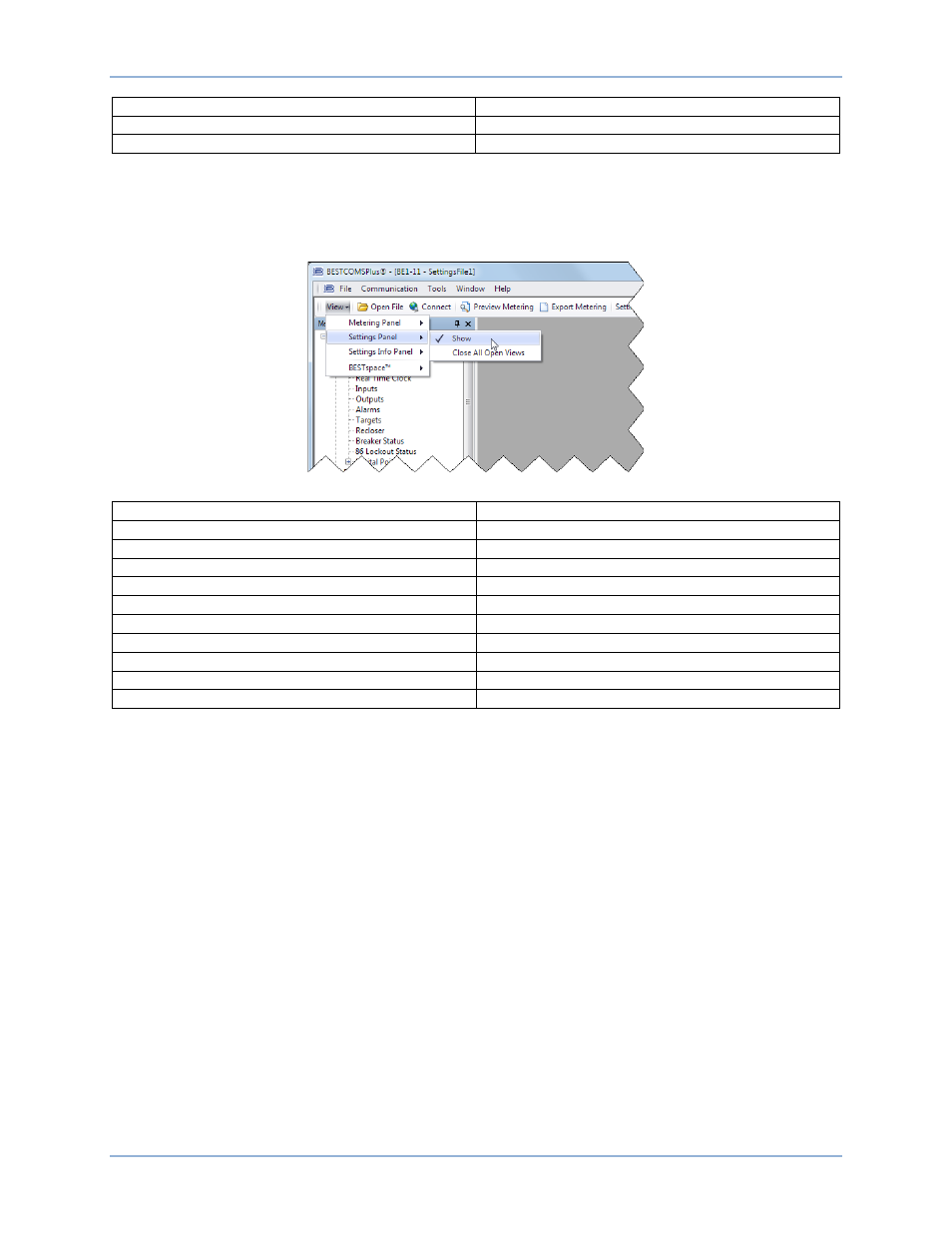

Figure 9. Bouton déroulant Affichage (View)
File Fichier
Communication Communication
Tools Outils
Window Fenêtre
Help Aide
View Affichage
Settings Panel Panneau des paramètres
Show Afficher
Close all Open Views Fermer tous les affichages ouverts
Metering Panel Panneau des mesures
Settings info Panel Panneau d'information de paramètres
Écrans de synthèse ou écrans « sommaires »
Les écrans sommaires fournissent une vue d'ensemble de la configuration du système. La légende située
dans le coin inférieur droit permet d'interpréter les différentes couleurs indiquées. L'état actuel d'un
élément ou d’une fonction de protection et de contrôle est indiqué par la couleur de l'indicateur adjacent.
Si la fonction est activée, la couleur est verte. Si la fonction est uniquement désactivée par un paramètre
(par exemple, zéro), la couleur est jaune. Si la fonction est uniquement désactivée par un mode, la
couleur est bleue. Si la fonction est désactivée par un paramètre et par un mode, la couleur est grise.
L'écran de synthèse du système est disponible en cliquant sur BE1-11 dans Explorateur des paramètres
(Settings Explorer) comme représenté à la Figure 10. Les écrans de synthèse sont également disponibles
pour les menus Paramètres généraux (General Settings), Configuration des alarmes (Alarm
Configuration), Protection et Contrôle (Control).
