2. HABILLAGE LINE VIVO70
Le modèle Line est un habillage à encastrer. Le foyer fermé est complètement encastré dans la paroi : il est donc
nécessaire de construire une contre-paroi en saillie par rapport au mur périmétral. La profondeur de la paroi à
construire lors du montage devra respecter toutes les distances de sécurité en matière de foyer fermé. À ce sujet,
se reporter à la “Notice d'Installation et d'Utilisation de Forma Vivo”.
Le montage de l'habillage Line 70 ne présente aucune difficulté particulière. Il est néanmoins conseillé d'effectuer
soigneusement les différentes phases de montage et de monter l'habillage en même temps que le foyer fermé,
afin de contrôler la bonne exécution de l'opération en cours et de pouvoir intervenir rapidement en cas
d'éventuelles anomalies.
N.B. LA PAROI CONSTRUITE LORS DU MONTAGE DOIT ÊTRE PORTANTE ET ÉQUIPÉE DE MONTANTS
EN ACIER, DOUBLES SI POSSIBLE, ET POSITIONNÉS EN SENS VERTICAL.
Muro perimetrale
1
0
0
m
m
1010mm
3
9
0
m
m
8
6
2
m
m
Parete
d’incasso
Parete
d’incasso
Montante
in acciaio Montante
in acciaio

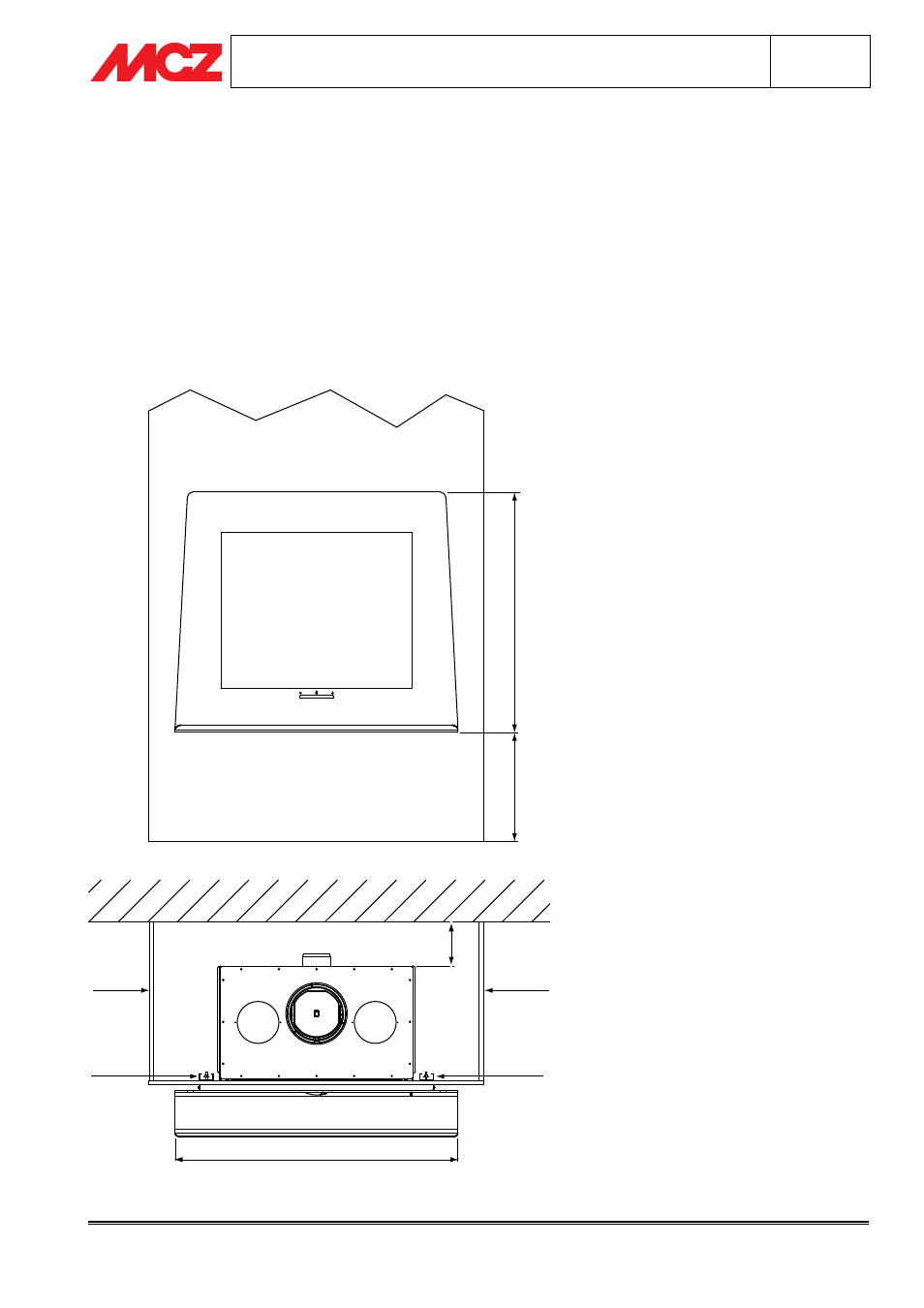

Figure : habillage Line70
