NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
ENCADREMENTS POWERSYSTEM page 43
Chapitre 3 Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.1. MONTAGE DE L'HABILLAGE CORNICE 50 VIVO90
Placer Forma Vivo90 dans la position désirée en respectant les distances de sécurité par rapport au sol et au mur
postérieur (voir
Notice d'installation et d'emploi ). Soulever le foyer fermé et le placer sur un support stable (non
fourni).
Retirer l'encadrement de série en dévissant les quatre vis le fixant à l'enveloppe du foyer fermé. Ne pas jeter les
quatre vis car elles devront être utilisées pour la phase d'assemblage de l'habillage.
N.B. Les modalités de levage de Forma Vivo90 doivent garantir la stabilité et la sécurité du
monobloc.
4.1.1. PHASE 1 – PRÉPARATION FORMA VIVO90
Avant de procéder au montage de l'habillage Cornice 50, il faut réaliser une contre-paroi (ou paroi d'encastrement
du foyer fermé) ayant une ouverture pour le foyer de L=870 mm H=530 mm et à une hauteur conseillée de 510
mmpar rapport au sol.
Si la paroi est réalisée avec des panneaux ignifuges en placoplâtre, il faut équiper la paroi d'encastrement avec
des montants métalliques mis en sens vertical en appui au sol avec un entraxe de 790 mm, et ceci en les centrant
par rapport à l'ouverture (voir dessin ci-dessous).
870
5
5
0
0
870
5
1
0
5
3
0
Muro perimetrale

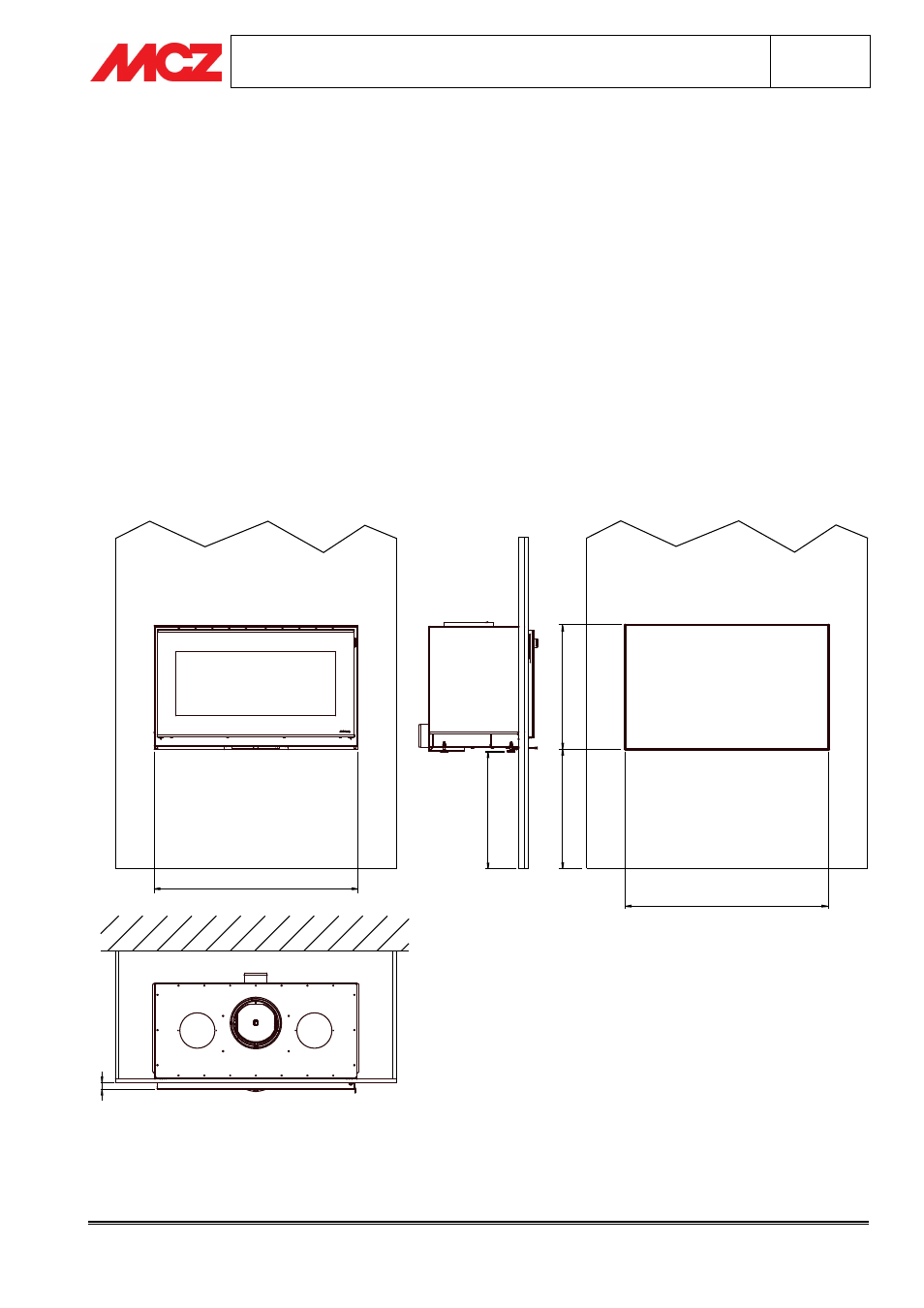

Figure : dimensions de l'ouverture en placoplâtre
