NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
ENCADREMENTS POWERSYSTEM
page
14
Chapitre 3
Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
3.1.1.

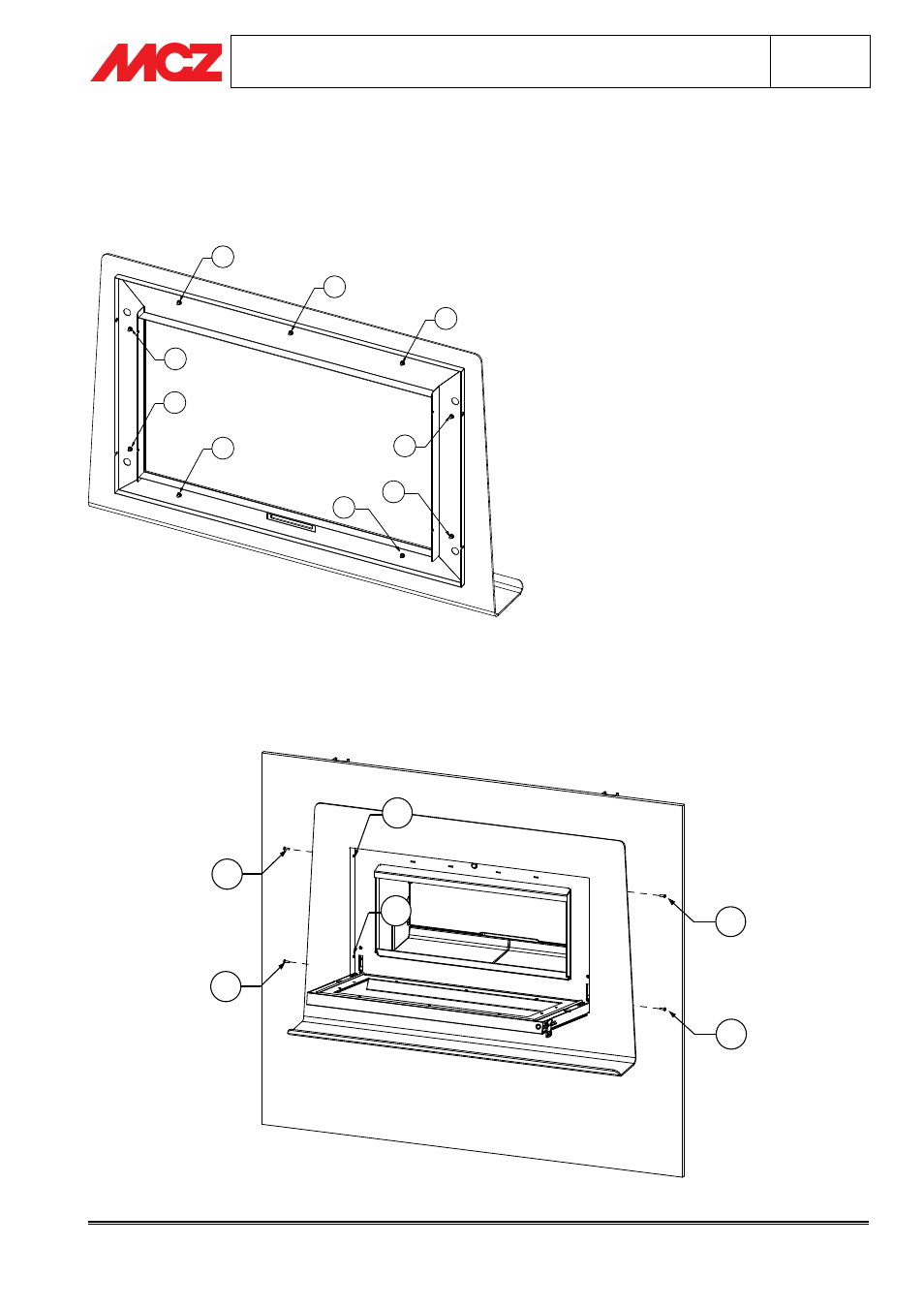

PHASE 4 – ASSEMBLAGE DE L'HABILLAGE SUR LE CHÂSSIS
Après avoir retiré le châssis (2) des brides (3) (voir opération précédente), fixer l'habillage Line (1) sur la partie
interne du châssis (2) en utilisant les écrous (5).
5
5
5
5
5
5
5
5
5
3.1.2.
PHASE 5 – MONTAGE FINAL DE L'HABILLAGE LINE70
Insérer l'habillage muni du châssis postérieur sur le foyer fermé, ceci en le fixant avec les (4) aux brides
précédemment fixées à la paroi. Bloquer les vis (A) de manière à fixer le foyer fermé à l'habillage. Finir les côtés
latéraux avec le placoplâtre.
4
4
4
A
4
A
