NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
ENCADREMENTS POWERSYSTEM page 27
Chapitre 3 Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
HABILLAGE PRIME 70
Le modèle Prime est un habillage à encastrer. Le foyer fermé est complètement encastré dans la paroi : il est
donc nécessaire de construire une contre-paroi en saillie par rapport au mur périmétral. La profondeur de la paroi
à construire lors du montage devra respecter toutes les distances de sécurité en matière de foyer fermé. À ce
sujet, se reporter à la “Notice d'Installation et d'Utilisation de Forma Vivo”.
Le montage de l'habillage Prime 70 ne présente aucune difficulté particulière. Il est néanmoins conseillé
d'effectuer soigneusement les différentes phases de montage et de monter l'habillage en même temps que le
foyer fermé, afin de contrôler la bonne exécution de l'opération en cours et de pouvoir intervenir rapidement en
cas d'éventuelles anomalies.
N.B. LA PAROI CONSTRUITE LORS DU MONTAGE DOIT ÊTRE PORTANTE ET ÉQUIPÉE DE MONTANTS
EN ACIER, DOUBLES SI POSSIBLE, ET POSITIONNÉS EN SENS VERTICAL.
Muro perimetrale
1013mm
8
6
2
m
m
3
3
0
1
0
0
m
m
Parete
d’incasso
Parete
d’incasso
Montante
in acciaio Montante
in acciaio

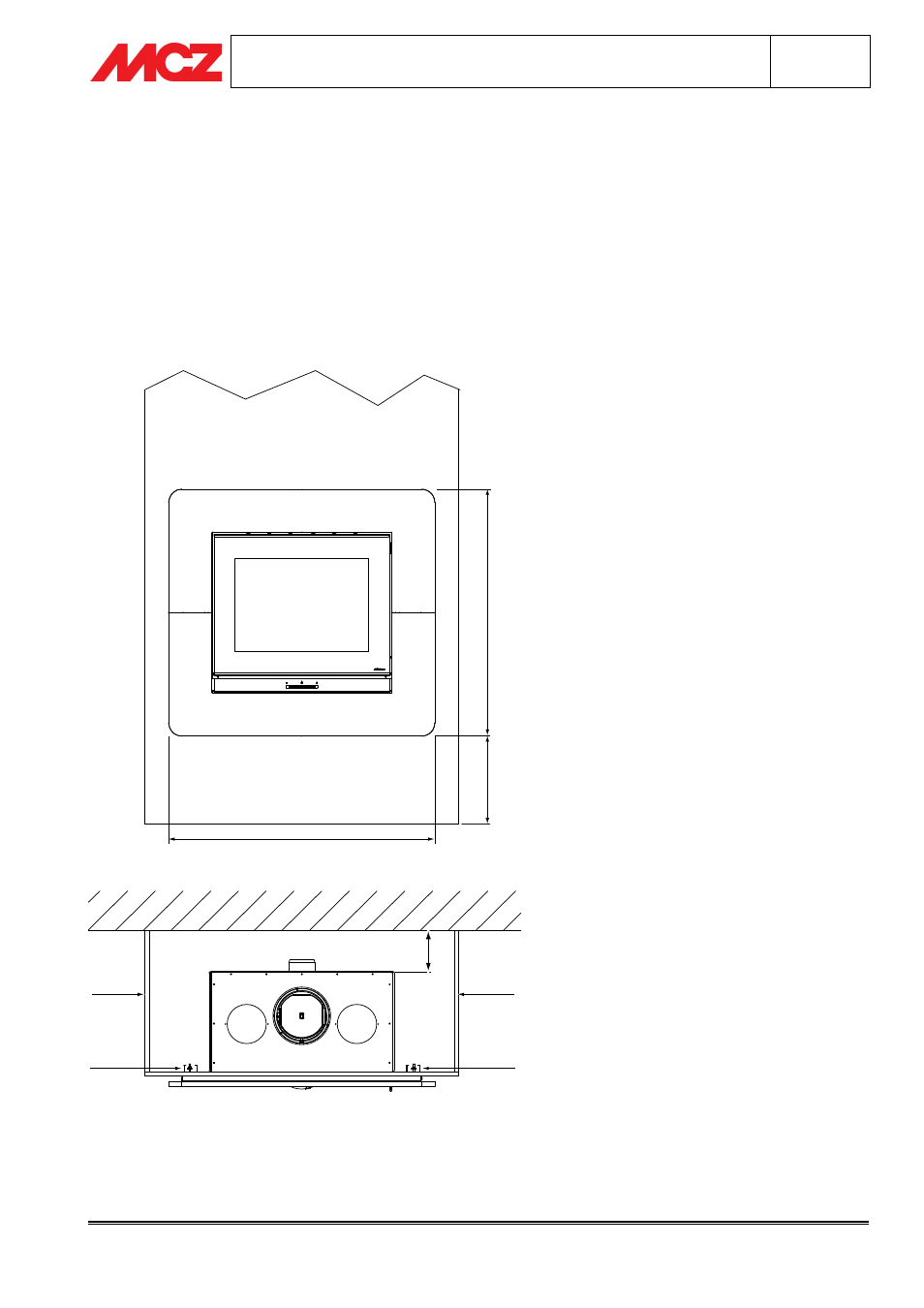

Figure : habillage Prime70
