NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
ENCADREMENTS POWERSYSTEM page 30
Chapitre 3 Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

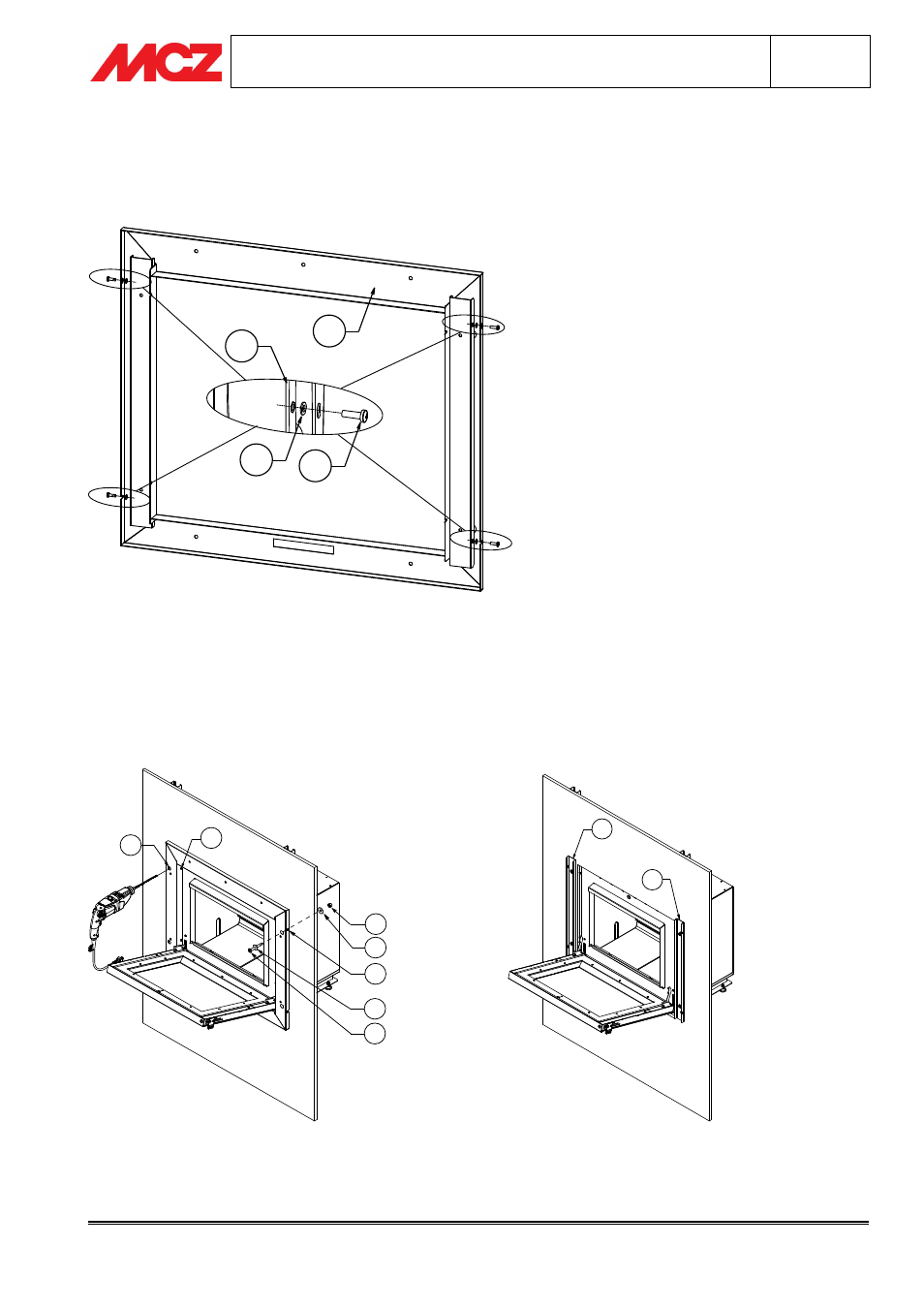

4.2.1. PHASE 2 – ASSEMBLAGE DU CHÂSSIS DE L'HABILLAGE LINE70
Assembler le châssis (3) avec les brides (11) en utilisant les vis (4), en plaçant la rondelle (9) entre les brides
et le châssis comme illustré sur le dessin. Répéter l’opération avec les quatre vis.
3
9
4
2
4.2.2. PHASE 3 – FIXATION DU CHÂSSIS AU MUR
Fixer le châssis précédemment assemblé (3+11) aux profils latéraux du Forma Vivo au niveau des trous où était
précédemment fixé l'encadrement (par.6.2), et ceci en utilisant les mêmes vis.
Pratiquer un trou avec un foret de 6,5 mm au niveau des quatre trous (B). Fixer l'ensemble de la structure au
niveau des trous (B) en utilisant les vis fournies en dotation (9,10,12) comme indiqué sur le dessin. Les brides
(11) seront alors bloquées sur le mur.
A
B
12
10
10
9
5
11
11
Dévisser les quatre vis (5) et retirer les quatre rondelles (6).
Desserrer les quatre vis (A), retirer le châssis (3) en laissant les deux brides (11) vissées au mur.
