NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
ENCADREMENTS POWERSYSTEM page 12
Chapitre 3 Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
3.1. POSITIONNEMENT FORMA VIVO90
Placer Forma Vivo90 dans la position désirée en respectant les distances de sécurité par rapport au sol et au mur
postérieur (voir
Notice d'installation et d'emploi ). Soulever le foyer fermé et le placer sur un support stable (non
fourni) ; il est conseillé de placer la base des pieds à 500 mm du sol. La hauteur minimum ne doit pas être
inférieure à 200 mm.
Retirer l'encadrement de série placé autour de la porte du foyer fermé, ceci en dévissant les quatre vis le fixant à
l'enveloppe du foyer fermé. Ne pas jeter les quatre vis mais les revissées dans les trous car elles devront être
utilisées pour la phase d'assemblage de l'habillage.
N.B. Les modalités de levage de Forma Vivo90 doivent garantir la stabilité et la sécurité du
monobloc.
3.1.1. PHASE 1 – PRÉPARATION FORMA VIVO90
Avant de procéder au montage de l'habillage Line 90, il faut réaliser une contre-paroi (ou paroi d'encastrement du
foyer fermé) ayant une ouverture pour le foyer de L=870 mm H=530 mm et à une hauteur conseillée de 510
mmpar rapport au sol.
Si la paroi est réalisée avec des panneaux ignifuges en placoplâtre, il faut équiper la paroi d'encastrement avec
des montants métalliques mis en sens vertical en appui au sol avec un entraxe de 960 mm, et ceci en les centrant
par rapport à l'ouverture (voir dessin ci-dessous).
870
2
5
960
5
0
0
MONTANTI IN ACCIAIO
870
5
1
0
5
3
0
= =
Muro perimetrale

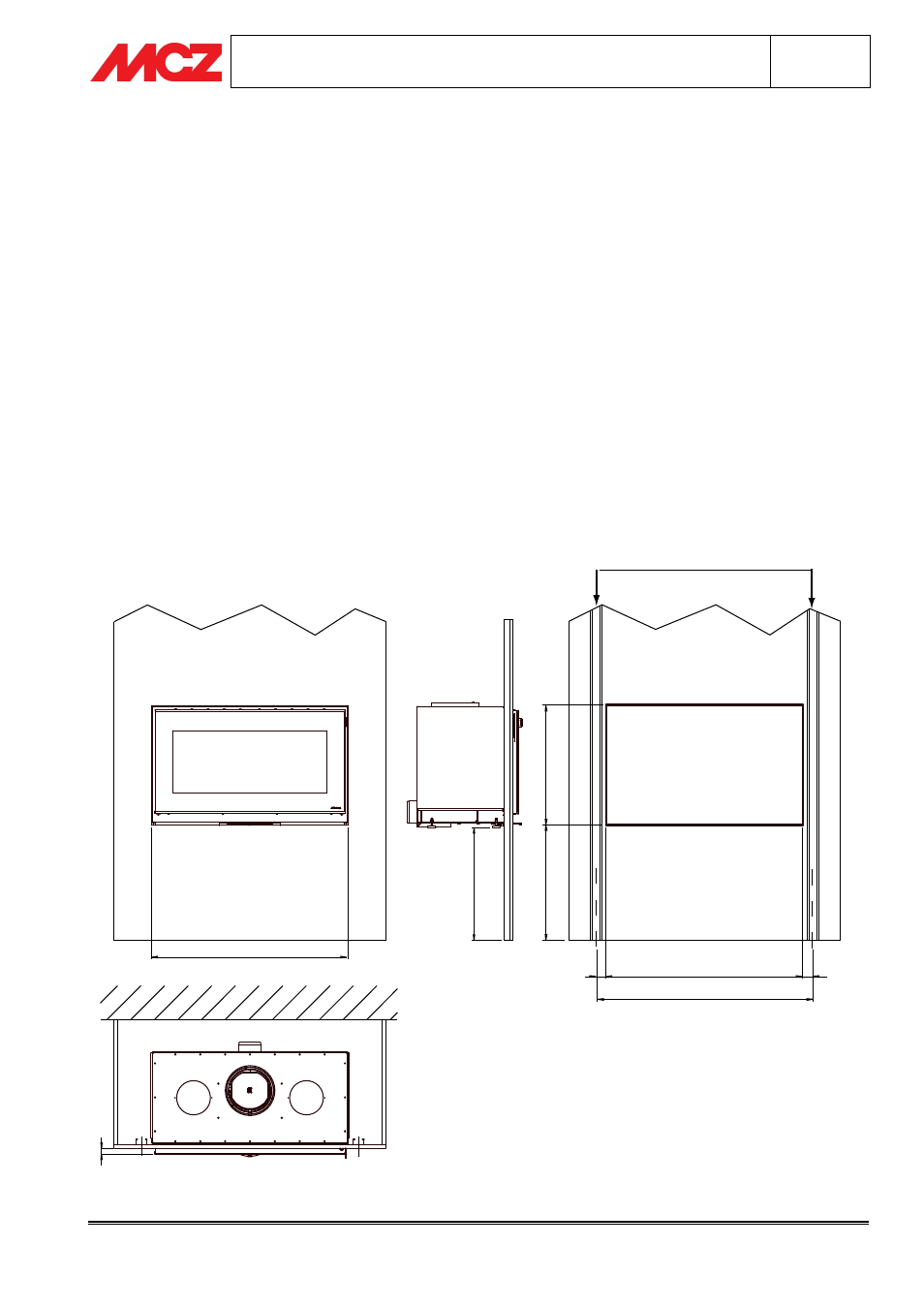

Figure : dimensions de l'ouverture en placoplâtre
