4.14. MONTAGE DES BOUCHES DE SORTIE D'AIR CHAUD
Après avoir effectué les deux découpes carrées de 18x18, positionner
les raccords sur la contre-hotte et les fixer. Installer les grilles qui
s'encastreront automatiquement à l'aide des quatre crochets.
Il est conseillé de positionner les bouches à une hauteur
minimale du sol de 2 ml afin d'éviter que l'air chaud n'arrive
directement à hauteur des personnes.
Comme solution alternative, il est possible d'installer une bouche
unique (voir notre listing) en effectuant une découpe rectangulaire de
16x48 sur la partie frontale ou latérale à laquelle seront raccordés les
deux tubes de Ø 150 mm de sortie de l'air chaud
(Figure 24).

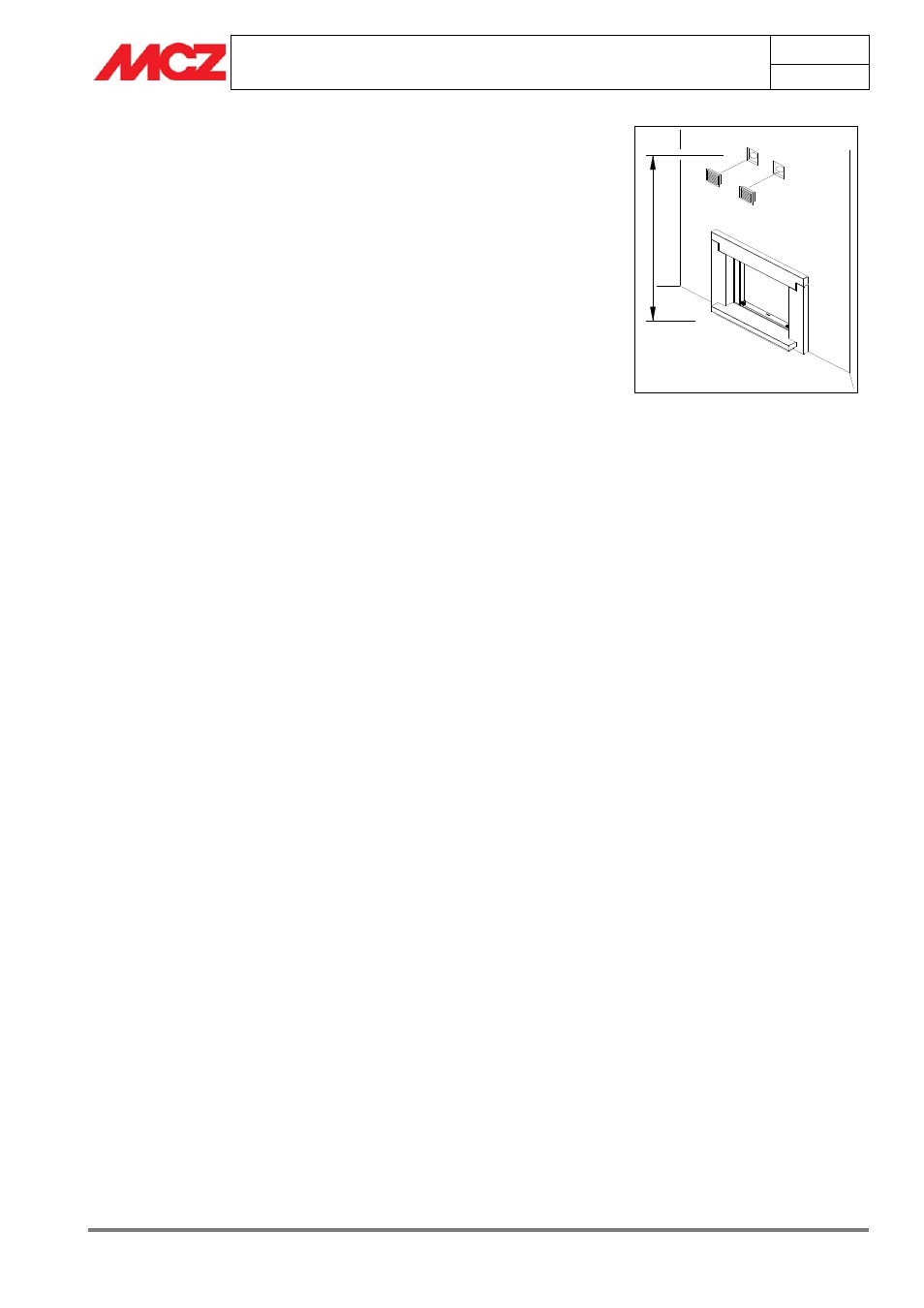

Figure 24 – Montage des bouches de sortie
d'air chaud
