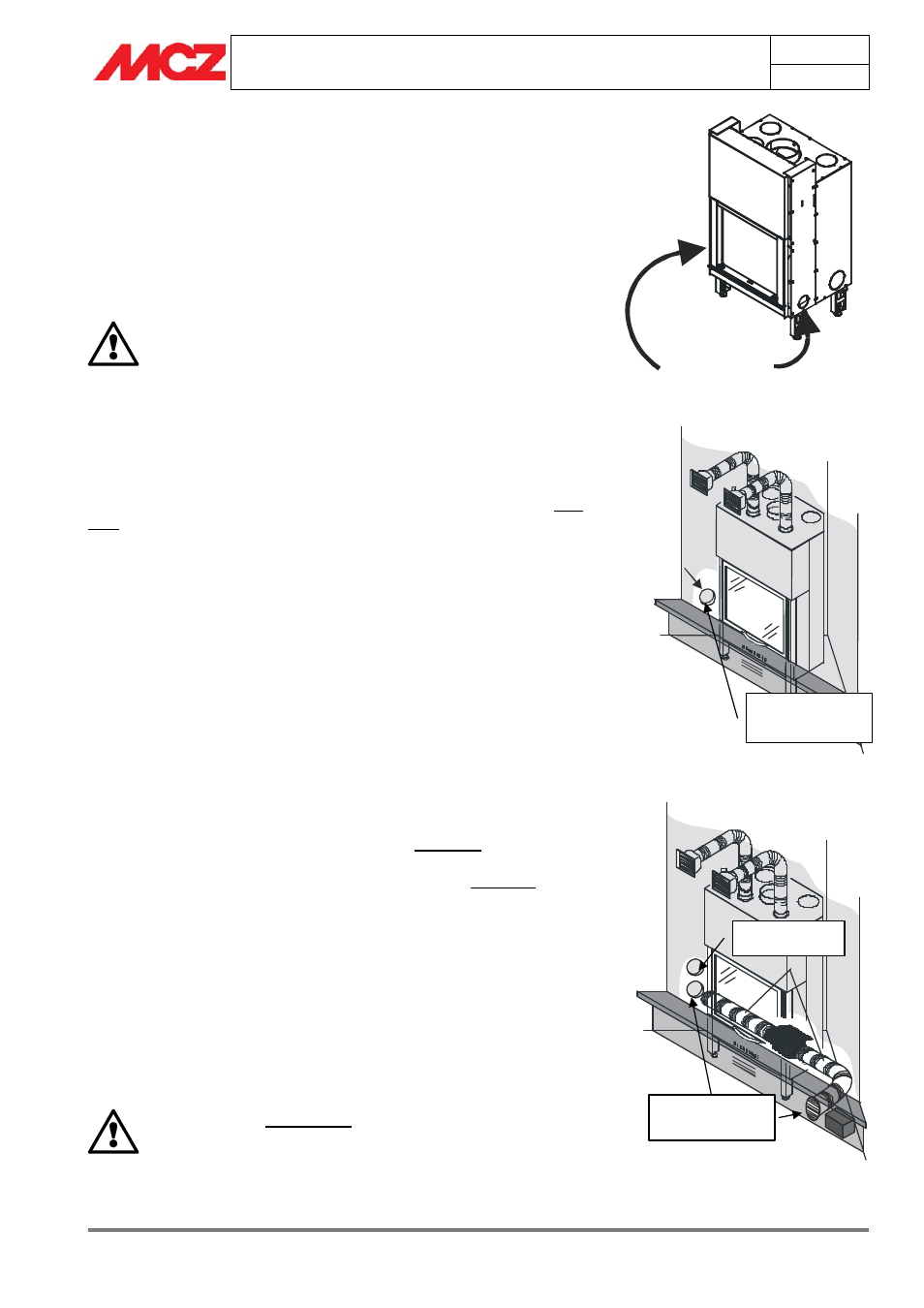

Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI
page
18
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.7. PRISE D'AIR EXTÉRIEURE ET INTÉRIEURE
4.7.1. Entrée air de combustion.
Le foyer fermé FORMA 77 et 98 est prévu avec deux trous latéraux Ø
100 mm déjà ouverts, pour l’entrée de l'air nécessaire à la combustion.
Ces ouvertures doivent être libres pour pouvoir aspirer à l'intérieur de
l'habillage, à condition que soit réalisée la prise d'air extérieure
nécessaire, ou bien elles peuvent être aussi canalisées vers l'extérieur,
avec des tubes et des brides de Ø 100mm prévus à cet effet. (Figure 6)
NE JAMAIS FERMER LES OUVERTURES D'ENTRÉE
D'AIR COMBURANT
FAIRE ATTENTION DANS LES PHASES DE POSE DE
L'HABILLAGE QU'AUCUN COMPOSANT DE CE
DERNIER OBSTRUE LES ENTRÉES DE L'AIR
4.7.2. Entrée de l'air pour ventilation naturelle
Si le foyer fermé est installé avec ventilation naturelle, c'est-à-dire sans
électroventilateur, effectuer une prise d'air externe comburant de 300
cm² nets à l'arrière du corps de manière à faire arriver toujours de l'air
frais sous le foyer fermé. (figure 7)
Il est indispensable que cette disposition soit fidèlement respectée,
sinon la faible quantité d'oxygène peut préjuger aussi bien la
combustion que le rendement calorique du produit.
4.7.3. Entrée de l'air pour ventilation forcée
4.7.3.1.
Canalisations pour kit VF 480 m 3 /h
Si le foyer fermé est installé à ventilation forcée, c'est-à-dire en
exploitant un ventilateur de 480 m 3 /h, réaliser les prises d'air et les
canalisations de la manière suivante :
Pour une correcte circulation de l'oxygène à l'intérieur de la pièce, il
est préférable de raccorder une des canalisations à l'extérieur de
l'habitation en effectuant une prise d'air de 150 cm², de manière à
pouvoir prélever de l'air propre et frais, et l'autre à l'intérieur de la
pièce où est installé le foyer fermé (celle-ci aussi de 150 cm²).
Cette modalité permet une correcte installation de l'air à l'intérieur
de la pièce et un meilleur refroidissement de la structure du foyer
fermé. (Figure 8)
Au cas où il ne serait pas possible d'effectuer ce type de raccordement,
il faut tout de même raccorder les deux canalisations, même si celles-ci
sont toutes les deux orientées à l'extérieur ou à l'intérieur. Selon le
choix, les températures de fonctionnement seront légèrement
supérieures ou inférieures à la moyenne mais celles-ci ne
compromettent pas le fonctionnement du produit.
RACCORDER TOUJOURS LES DEUX CANALISATIONS
ET LES AMENER TOUJOURS HORS DE L'HABILLAGE
DU FOYER FERMÉ. SI CETTE RÈGLE N'EST PAS
RESPECTÉE, LE VENTILATEUR POURRAIT ASPIRER
L'AIR DESTINÉ À LA COMBUSTION
Figure 7 – Prise d'air externe comburant et
de ventilation naturelle
Figure 8 – Prise d'air pour canalisations du
ventilateur et prise d'air comburant.
Prise d'air de 300 cm 2 pour
l’air comburant et de
convection naturelle
Prises d'air intérieure et
extérieure de 150 cm
2 pour
l’air de ventilation forcée.
Prise d'air comburant de
150 cm
2
Figure 6 – Entrées air comburant.
Entrées d’air
de combustion
Ø 100mm
