Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI
page
17
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.5. EMPLACEMENT
Le foyer fermé FORMA peut être positionné aussi bien en angle que le
long d'une paroi. Il est possible de les personnaliser avec les habillages
MCZ ou bien de les construire durant la mise en œuvre avec des
matériaux résistants aux températures élevées
Les foyers fermés sont des corps autoportants qui simplifient la mise en
œuvre et qui ne nécessitent d'aucun soutien supplémentaire.
Afin de faciliter le déplacement du monobloc jusqu’au lieu où il doit être
installé, MCZ fournit quatre roulettes pivotantes qui, une fois montées,
rendent le déplacement du foyer fermé pratique et peu fatigant.
Les quatre roulettes que vous trouverez à l’intérieur de la bouche du
foyer avec le reste des éléments fournis doivent être montées sur les
trous prévus à cet effet, situés près des trous pour le montage des
pieds de réglage. Une fois positionné le foyer fermé, les roulettes
doivent être soulevées du sol ou retirées, de manière à ce que le
monobloc soit stable sur le sol.
Évaluer toujours les conditions statiques du sol devant
supporter l'appareil et laisser toujours un vide d'air minimum
de 5 cm entre l'appareil et les murs d'adossement.
Effectuer le montage à blanc de la sole foyère de l'habillage en
laissant une ouverture de 1 cm pour l'isolation. (Figure 4)
Si le foyer fermé est installé sur un sol ou bien à
proximité de parois inflammables, il est conseillé de
réaliser une isolation adéquate.
4.6. RÉGLAGE DE LA HAUTEUR ET MISE À NIVEAU
Le foyer fermé Forma est équipé de pieds de réglage qui sont vissés au
corps, uniquement après avoir déterminé la position précise de
celui-ci et qui ont pour but de régler le niveau de la dalle foyère du
foyer fermé et de permettre un réglage d'environ 4 cm. Sur figure 5a
est reporté l'intervalle de réglage possible.
Pour soulever le foyer fermé de plus de 4 cm, il est nécessaire de créer
une surélévation maçonnée sur laquelle poser le produit. Dans tous
les cas ne pas éliminer les pieds indispensables pour la mise à
niveau. Le retrait des pieds est considéré comme modification
structurelle et annule la garantie.
Avec la configuration à ventilation forcée VF (c'est-à-dire avec le
ventilateur), il est nécessaire d'ajouter le piètement présent à l'intérieur
du kit qui ont pour but de soulever le foyer fermé comme reporté sur
figure 5b. Sur le piètement, il est ensuite nécessaire de monter les
pieds fournis pour régler la mise à niveau comme déjà reporté ci-
dessus.
Le réglage de la mise à niveau du foyer fermé est une
opération indispensable pour le correct coulissement
de la porte du foyer.
Si le foyer fermé n'est pas mis à niveau, la porte
risque de ne pas se fermer parfaitement et les
contrepoids risquent de battre contre la structure
causant un bruit toutes les fois que l'on soulève et
baisse la porte.

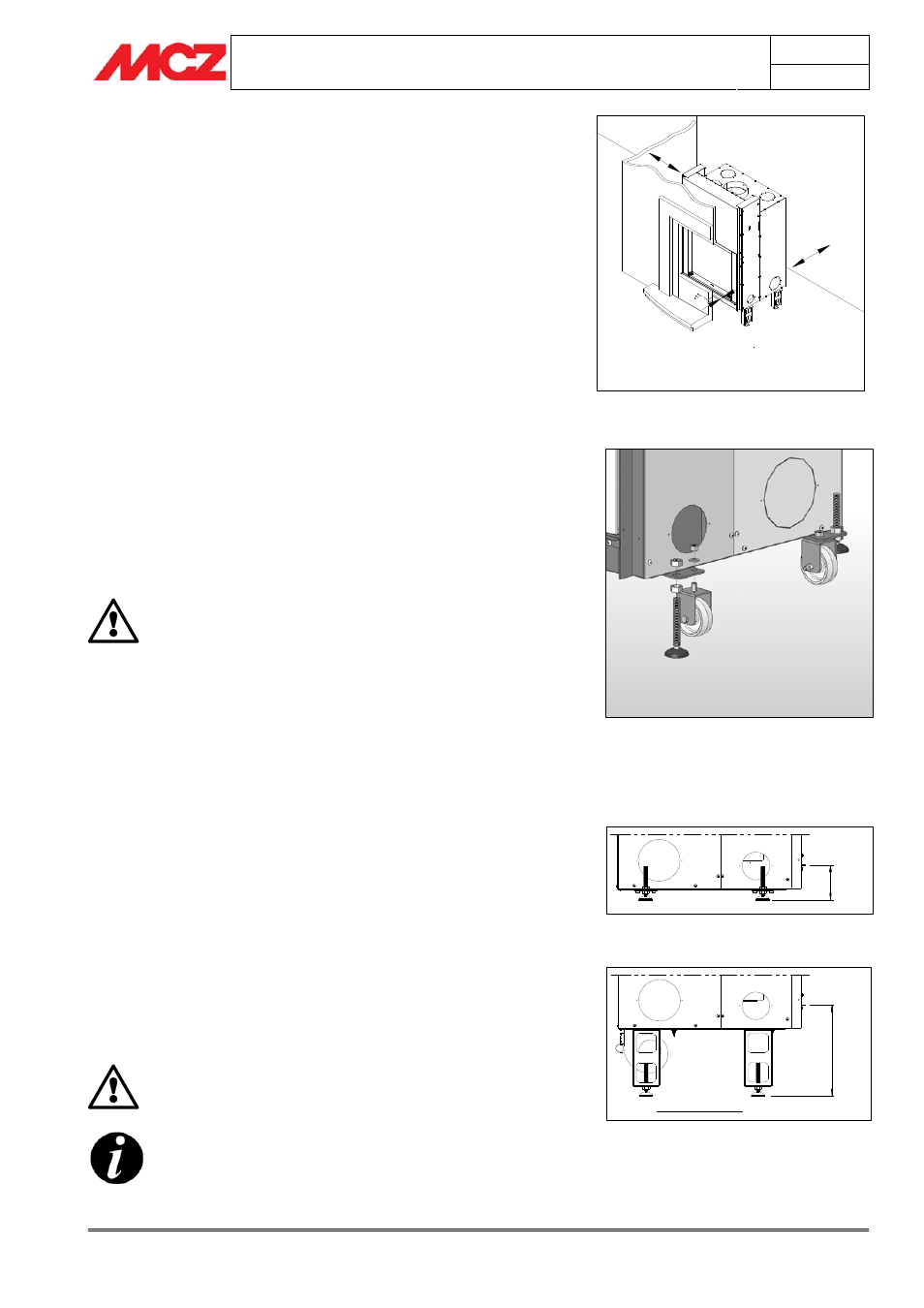

Figure 4a – Distances du corps du foyer des
parois et de l'habillage
Figure 5b – Réglage de la hauteur des pieds
dans la version ventilation forcée
Figure 5a – Réglage de la hauteur des pieds
1
2
5
m
in
1
6
5
m
a
x
SOLO KIT VF
3
2
8
m
in
3
6
8
m
a
x
5 cm
5 c
m
1 cm
Figure 4b – Points de montage des roulette set
des pieds
