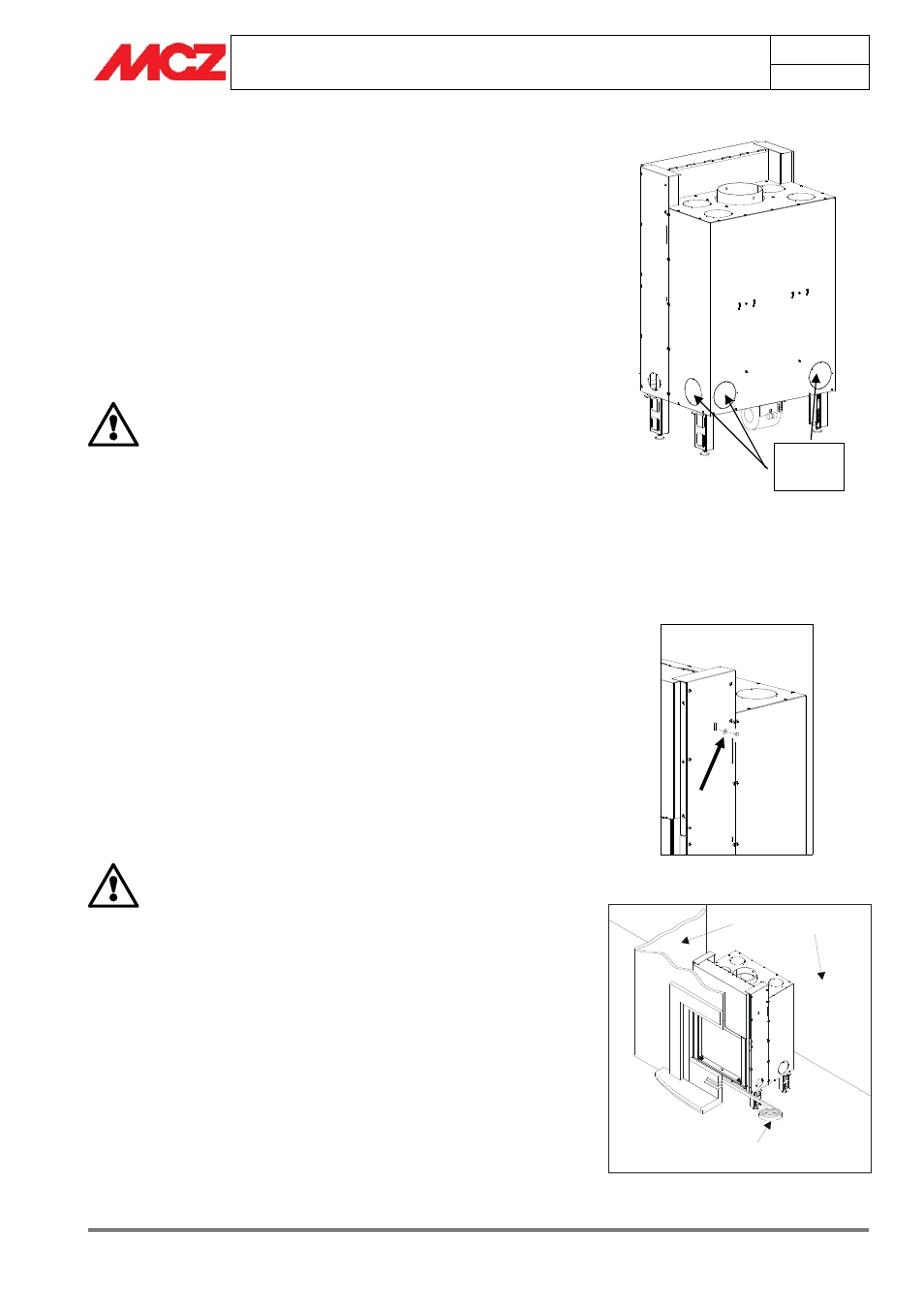

MCZ Forma 120 - Manuel (Page 16)

Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI
page
16
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.2.1. Convection naturelle ( VN )
Si vous optez pour ce système, l'installateur devra enlever les demi-
plaques situées sur les côtés du corps du foyer fermé (comme
représenté sur figure 1) afin de faciliter l'échange thermique et la
circulation de l'air.
Les plaques ont une forme circulaire Ø 150 mm et deux d'entre elles
doivent être ouvertes si l'on souhaite canaliser deux bouches pour la
diffusion d'air chaud.
Ne pas canaliser plus de deux bouches pour éviter que l'air ne se
disperse à l'intérieur des tuyaux.
Pour ouvrir les demi-plaques, il suffit de battre avec un marteau en
caoutchouc sur les plaques déjà précoupées et les enlever du corps du
foyer.
ATTENTION !
Lorsque le foyer fermé est préparé selon ce système
(demi-plaques enlevées), IL N'EST PAS POSSIBLE
d'installer successivement le kit de ventilation
forcée.
4.2.2. Convection forcée ( VF )
Si ce système est adopté, il ne faut pas enlever les demi-plaques
situées sur la partie latérale du corps et acheter le KIT DE
VENTILATION FORCÉE 480 m 3 /h en option.
Procéder en suivant les indications du paragraphe 4.8 “Installation du
kit de ventilation forcée”.
4.3. DÉBLOCAGE DES CONTREPOIDS
Le foyer fermé est livré avec les contrepoids de coulissement bloqués
pour éviter que durant le transport et l'emplacement de dangereux
contre-coups endommagent les parties intéressées par le coulissement
ou la porte et la vitre en vitrocéramique.
Pour débloquer les contrepoids et donc la porte, enlever les vis comme
indiqué à la figure 2 des deux côtés du foyer fermé.
Enlever les vis de fixation des contrepoids
uniquement après avoir positionné le foyer fermé et
pour contrôler que la vitre soit intacte.
NE PAS DÉPLACER LE FOYER FERMÉ SANS LES VIS
DE FIXATION DES CONTREPOIDS
Les dommages dus à la non-observation de cette
règle sont à la charge du client ou de qui que ce soit.
4.4. ISOLATION DU FOYER FERMÉ
Le foyer fermé doit toujours être maintenu à une certaine
distance des parois et du plafond adjacents.
Si nécessaire utiliser des matériaux isolants pour isoler les parois en
contact avec le corps du foyer, au cas où ceux-ci risqueraient
d'endommager ou même de prendre feu (parois en bois, placoplâtre,
etc…). (figure 3) Figure 3 – Isolation du corps du foyer des
parois et de l'habillage
Figure 2 – Vis de blocage des contrepoids
Figure 1 – Demi-plaques ligne Forma
Demi-
plaques
ISOLATION
ISOLATION
