Installation et montage
Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Ne pas oublier que :
•
Toutes les prises d'air externes doivent être équipées de
rideau de fermeture qui se commande de l'extérieur et
pourvues de protection anti-insectes.
•
La section de prise d'air est considérée nette, il faut donc
considérer la zone sans éventuels encombrements (grilles,
etc..)
•
Il est nécessaire de nettoyer périodiquement les filtres ou les
grilles afin de garantir le passage de l'air.
•
N'obstruer pour aucune raison les prises d'air si le
foyer fermé ou le kit de ventilation fonctionne
4.8. INSTALLATION DU KIT DE VENTILATION FORCÉE
4.8.1. Composants Kit VF 480m
3
/h avec panneau de commande FC715

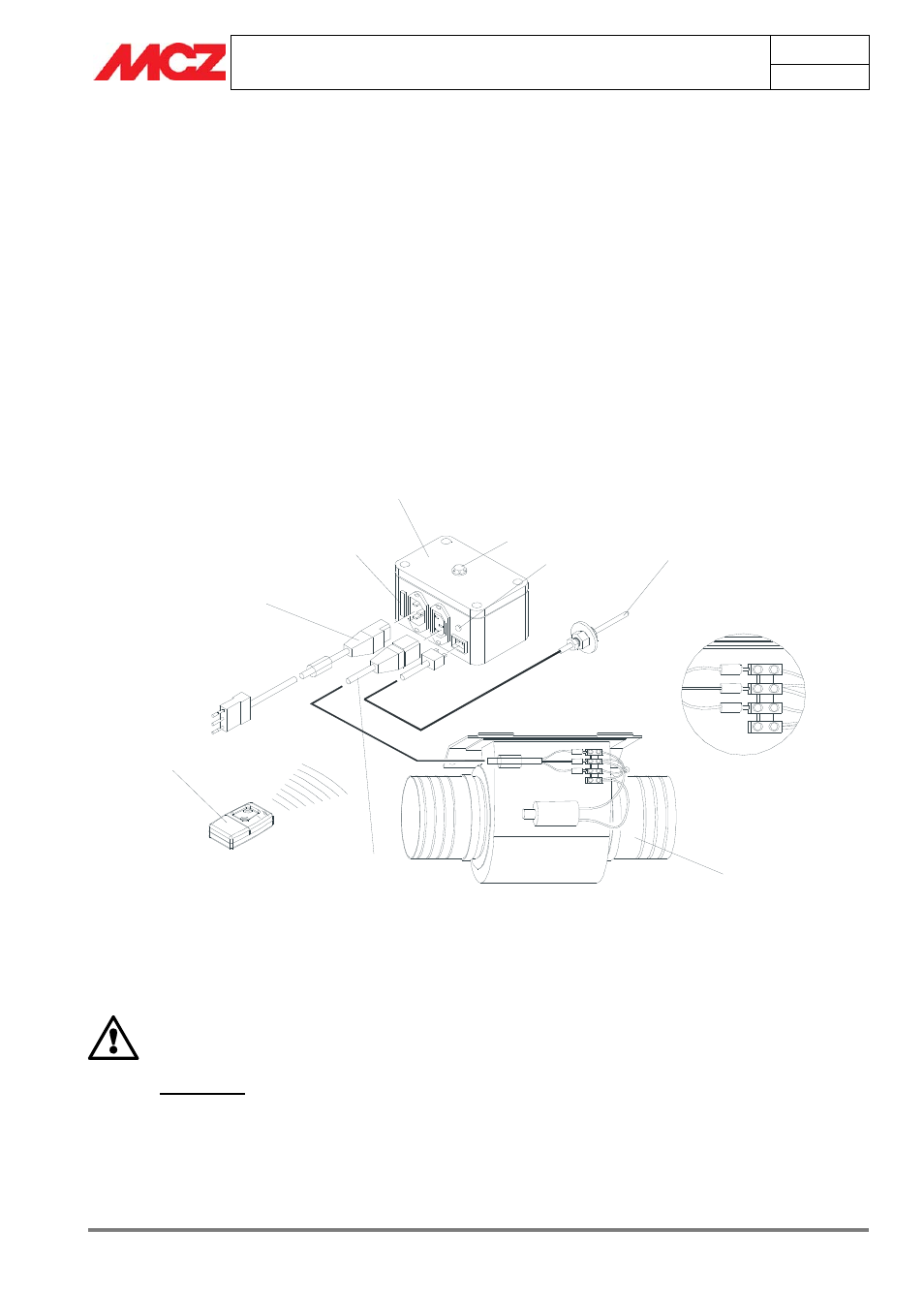

Schéma 1 – Câblage Kit VF pour Forma avec panneau de commande FC 715
FUSIBLE
SIGNAL SONORE
LED SIGNAL LIGNE
1
2
3
4
5
6
Jaune-vert
Bleu-ciel
Marron
1. Radiocommande fournie avec pile
2. Câble du ventilateur avec fiches et bornes
3. Câble d'alimentation avec fiche et prise
4. Alimentation avec récepteur radio incorporé
5. Ventilateur de 480mc/h
6. Câble en silicone de la sonde avec connecteur
enfichable et sonde électronique
IMPORTANT !
AVANT L'INSTALLATION S'ASSURER QUE LES DEMI-
PLAQUES SITUÉES SUR LE CÔTÉ DU FOYER FERMÉ
N'ONT PAS ÉTÉ ENLEVÉES.
AU CAS OÙ LES DEMI-PLAQUES AURAIENT ÉTÉ
ENLEVÉES (VOIR PAGE 19), IL EST NÉCESSAIRE DE
LES REMONTER OU DE REFERMER LES OUVERTURES
AVEC DES PLAQUES EN ACIER.
