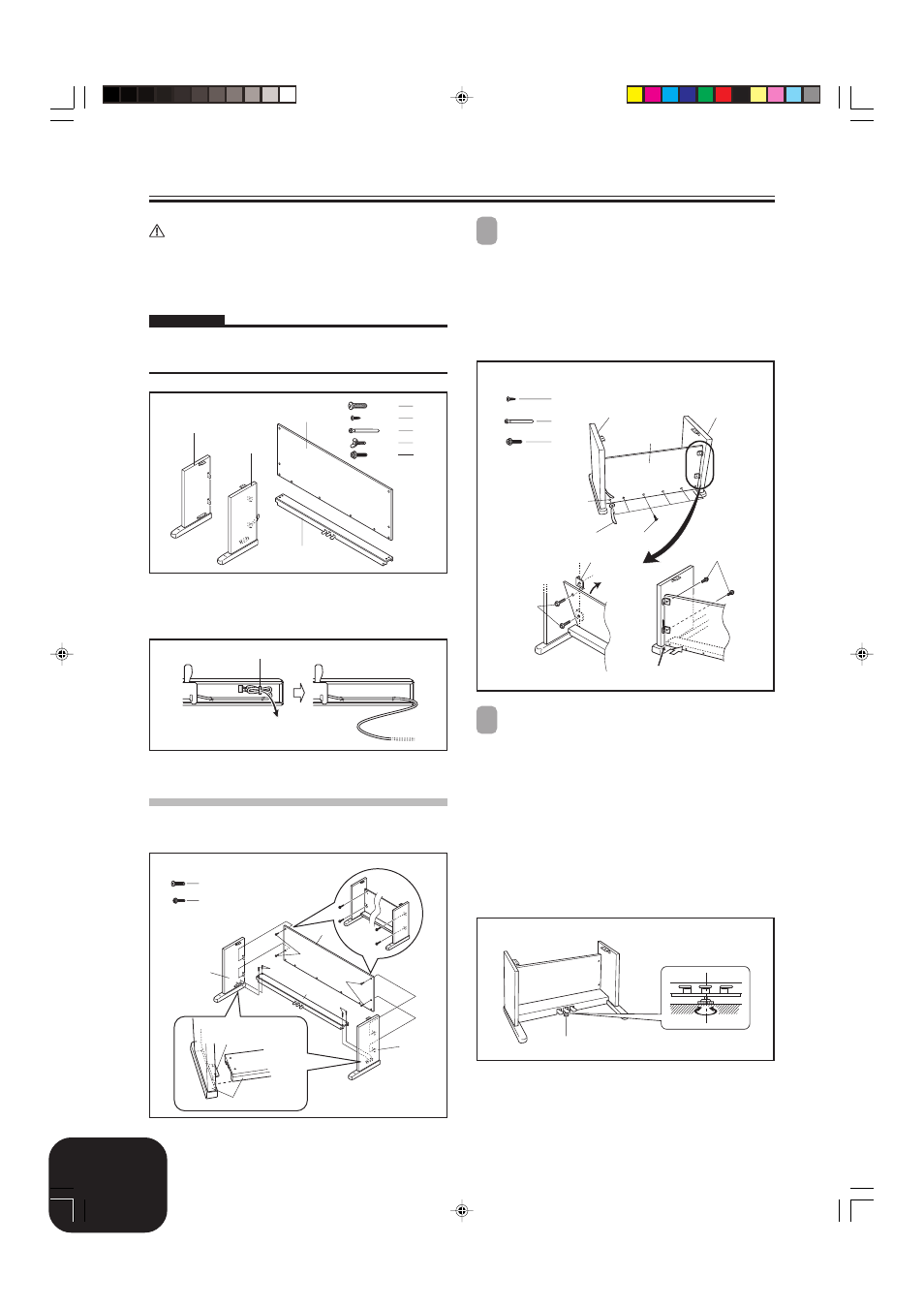

Instructions de montage
ATTENTION
• Faites très attention de ne pas vous blesser pendant l’installation
des pieds, des pédales et du clavier sur le support.
• Avant d’installer le clavier sur le support, assurez-vous que le
couvercle coulissant est bien fermé. Si ce n’est pas le cas, il risque
de s’ouvrir pendant le montage et de vous coincer les doigts.
IMPORTANT !
• Le support doit être assemblé sur une surface plane.
• Aucun outil n’est fourni avec de support. Vous aurez besoin d’un
gros tournevis à tête cruciforme (+) .
• Vérifiez si tous les articles fournis avec le support et illustrés
sur la Figure 1 (A à I) sont bien présents dans le carton
d’emballage. Tous les boulons se trouvent dans un sachet en
plastique dans le carton d’emballage.
• Avant de commencer, détachez la bride à l’endroit 1 (Figure 2)
où le câble de pédale sort de la traverse D.
1 Montage du support
Reportez-vous aux Figures 3, 4 et 5 pour assembler le support et
procédez de la façon suivante.
1 Rattachez les montants latéraux A et B à la traverse
D en utilisant les quatre boulons E (Figure 3).
• Lorsque vous rejoignez les deux pièces marquées 2, les
pièces métalliques 3 sur l’intérieur des montants latéraux
A et B doivent s’emboîter dans les fentes aux extrémités
de la traverse D. Les pièces métalliques doivent pénétrer
le plus profond possible dans les fentes. Si ce n’est pas le
cas, les pièces métalliques 3 et les boulons E ne
correspondront pas exactement et le filetage des boulons
risque de s’abîmer.
Figure 1
Figure 2
Figure 3
Traverse
Montant latéral
Figure 4
2 Fixez le panneau arrière C aux angles 4 et à la traverse
D. Notez que le panneau arrière C doit être installé
devant les angles 4 (Figure 4). Utilisez quatre boulons
I, six boulons F pour fixer le panneau arrière (Figures
3 et 4). Vous devez aussi installer la bride G à ce
moment de la façon indiquée sur l’illustration.
• Installez d’abord les boulons supérieurs I sur les côtés
gauche et droit du panneau arrière C. Attention de bien
insérer la bride G sur le boulon F au point 5 avant de
visser le boulon F.
• Le panneau arrière C doit reposer sur la base des montants
latéraux A et B comme indiqué par 6 sur l’illustration.
Poussez le panneau arrière C contre la traverse D tout en
installant les boulons I.
Figure 5
D
C
×4
×6
×1
×2 E
F
G
H
I
×4
A
B
1
5
4
6
F
C
F G
I
I
A B
G
I
(Arrière)
7
