P.41

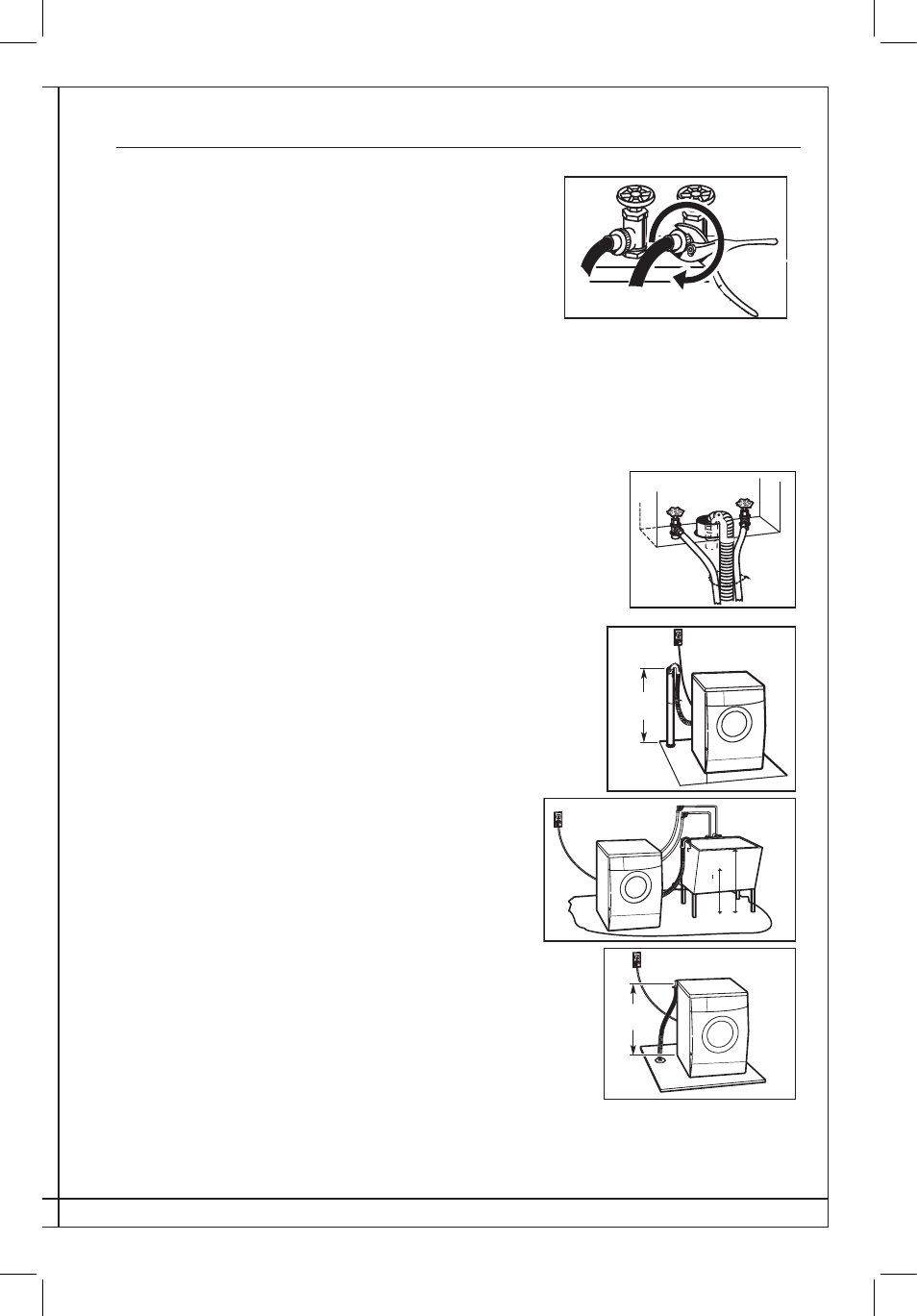

CONDITIONS D'INSTALLATION
■ Installez le tuyau d'admission
1. Connectez le coude au robinet et fixez-le dans
le sens horaire.
2. Branchez l'autre extrémité du tuyau
d'admission à la soupape d'admission à
l'arrière de la machine à laver et fixer le tuyau
bien dans le sens horaire.
Remarque : Après le branchement, si vous constatez une fuite du tuyau, reprenez
les étapes de branchement du tuyau d'admission. Pour assurer l'alimentation en eau,
il convient d'utiliser le type de robinet le plus fréquent. Si le robinet est carré ou trop
grand, alors il faut changer le robinet standard.
■ Les options du système de drainage
Système de drainage à réservoir au sol- paroi ou
plancher (vues A et B)
Le système de drainage à réservoir au sol nécessite
un tuyau de diamètre au minimum 2"(50 mm).
Evacuer au minimum
A
La capacité peut être pas moins de 17 gal. (64 L) par
minute.
Le sommet du réservoir au sol doit être d'au moins
60 cm de hauteur et pas plus haut que 100 cm à
partir de la base de laveuse.
Min 60
Max 100
B
Système de vidange avec cuve à lessive (vue C)
La cuve à lessive nécessite une capacité au moins
20 gal. (76 L). Le sommet de la cuve à lessive doit
être d'au moins 60 cm au-dessus de la plancher.
M
in
.6
0c
m
M
ax
.1
00
cm
C
Système de drainage au niveau du sol (vue D). Le
système de vidange au sol requiert un brise-siphon
qui peut être acheté séparément.
Voir "Outillage et composants". Le brise-siphon doit
être au minimum de 28"(710 mm) à partir de la base
de laveuse.
Des tuyaux supplémentaires peuvent être
nécessaires.
28" min.
( 710 mm)
D
