Introduction
2.2 Ecran et panneau de commande
2
72
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Définir le partage de l'écran
L'utilisateur sélectionne le partage de l'écran. Ainsi, la TNC peut,
par exemple, afficher le programme en mode Programmation dans
la fenêtre de gauche et afficher un graphique de programmation
dans la fenêtre de droite. Sinon, il est également possible d'afficher
l'articulation des programmes dans la fenêtre de droite ou
d'afficher exclusivement le programme dans une grande fenêtre.
Les fenêtres affichées dans l'écran dépendent du mode de
fonctionnement choisi.
Définir le partage de l'écran :
Appuyer sur la touche de commutation de l'écran:
La barre des softkeys affiche uniquement les
répartions d'écran possibles, voir "Modes de
fonctionnement"
Choisir le partage de l'écran avec la softkey

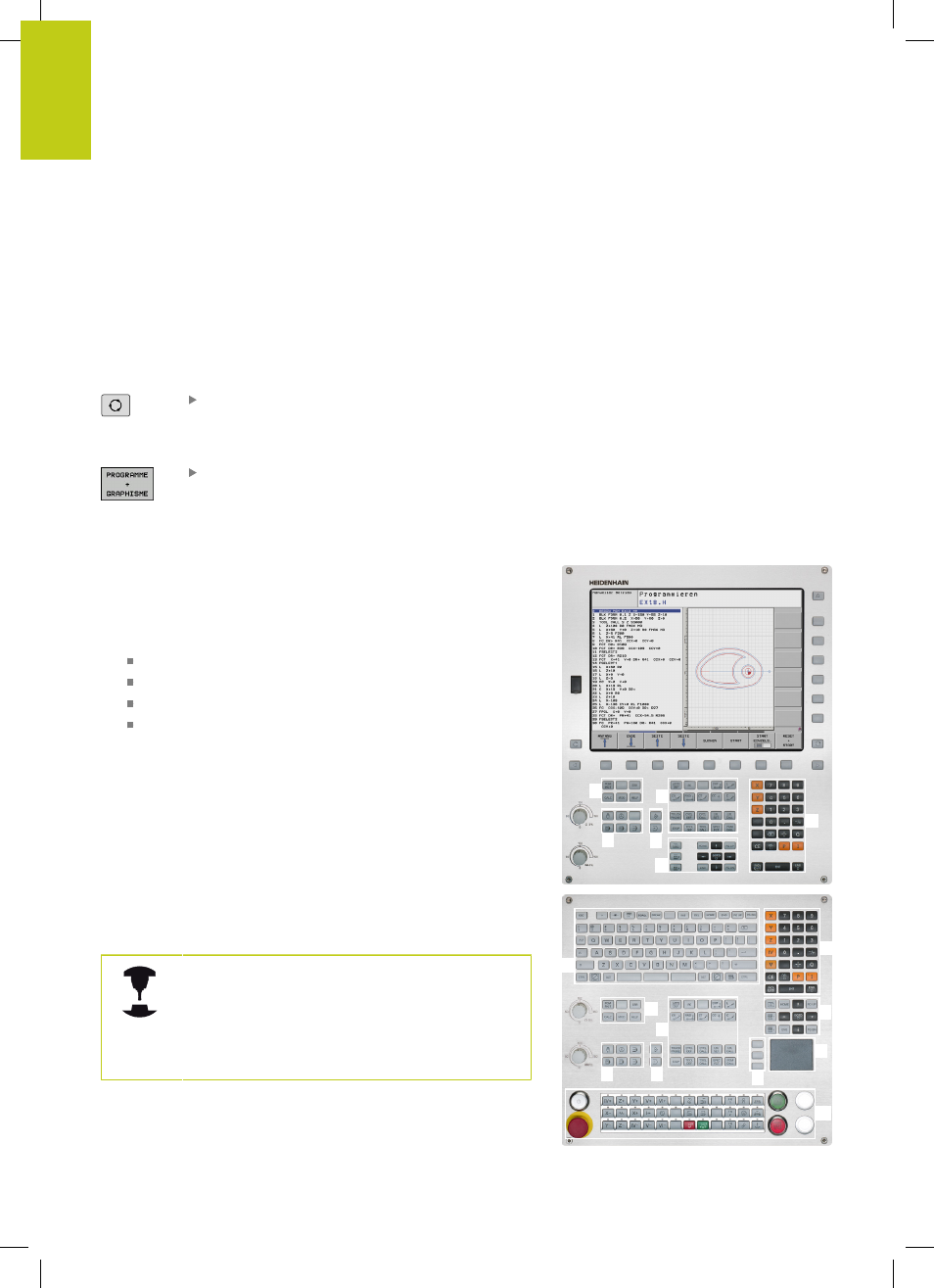

Panneau de commande
La TNC 620 est livrée avec un panneau de commande intégré. En
alternative, la TNC 620 existe également avec écran séparé du
panneau de commande (avec clavier alphabétique).
1 Clavier alphabétique permettant de saisir des textes, des noms
de fichiers et de programmer en DIN/ISO
2
Gestionnaire de fichiers
Calculatrice
Fonction MOD
Fonction HELP
3 Modes Programmation
4 Modes Machine
5 Ouverture des dialogues de programmation
6 Touches de navigation et instruction de saut
GOTO
7 Saisie de valeurs et sélection d'axe
8 Pavé tactile
9 Boutons de la souris
10 Panneau de commande machine (voir manuel de la machine)
Les fonctions des différentes touches sont résumées au verso de
la première page.
Un certain nombre de constructeurs de machine
n'utilisent pas le panneau de commande standard
HEIDENHAIN. Consultez le manuel de votre
machine !
Les touches externes, p. ex. MARCHE CN ou ARRET
CN sont décrite dans le manuel de la machine.
2
3 4
5
6
7
2
3 4
5
8
9
6
7
10
1
